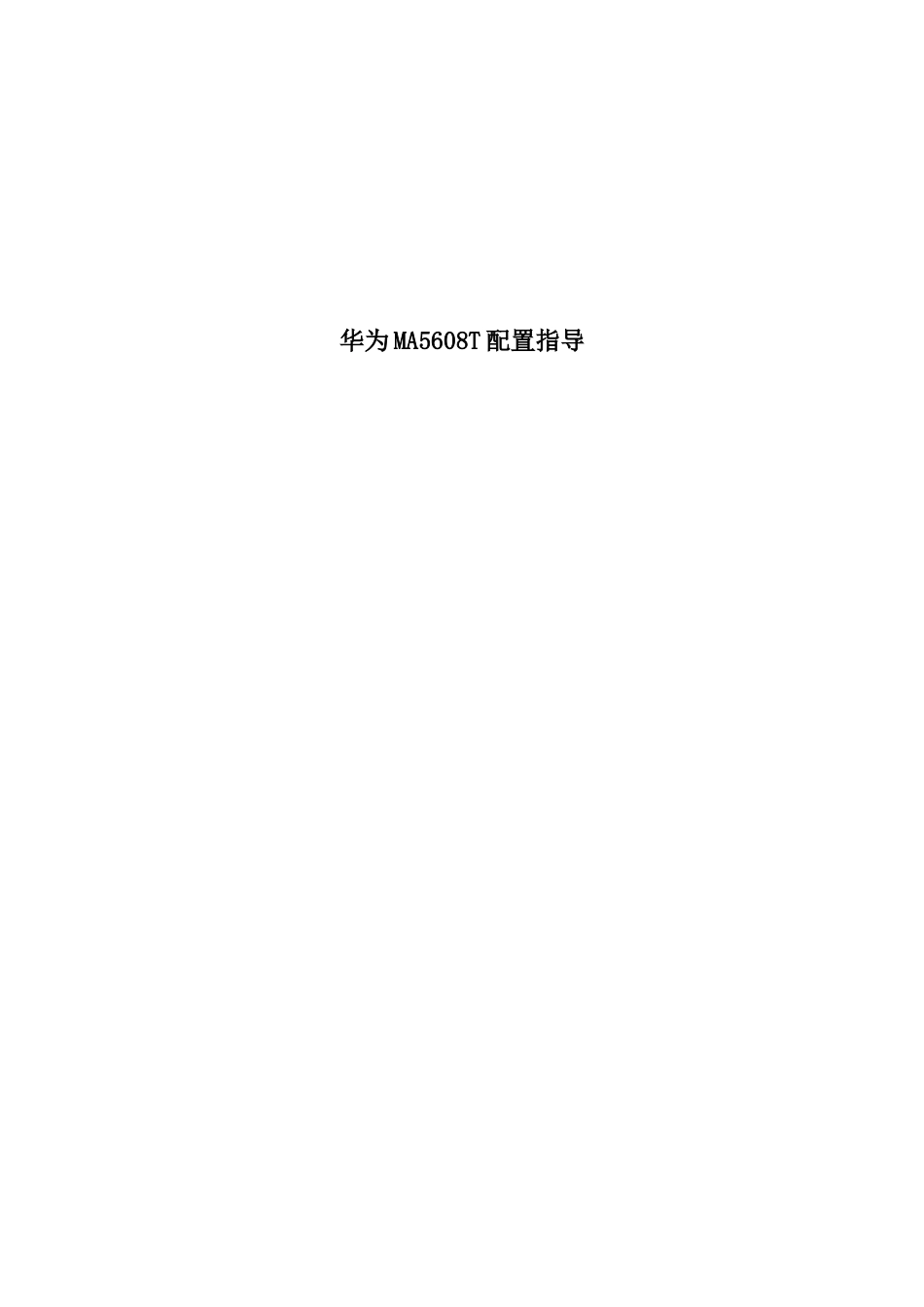

华为MA5608T配置指导VIP免费

华为MA5608T配置指导1.基本组网图2.创建业务VLAN并添加上行口MA5608T(config)#vlan1000smart//宽带业务vlanMA5608T(config)#vlan2000smart//组播业务vlanMA5608T(config)#vlan4000smart//语音业务vlanMA5608T(config)#portvlan10000/20//将上行口加入到vlan中MA5608T(config)#portvlan20000/20MA5608T(config)#portvlan40000/20MA5608T(config)#interfacevlanif4000//配置三层vlan用于和语音服务器连接华为MA5608TsplitterFD101HCHGU宽带业务vlan1000组播业务vlan2000语音业务vlan4000PCTV电话internet语音服务器组播服务器MA5608T(config-if-vlanif4000)#ipaddress192.168.2.45255.255.255.0//配置IP地址连接语音服务器MA5608T(config-if-vlanif4000)#quitMA5608T(config)#interfacemcu0/2MA5608T(config-if-mcu-0/2)#native-vlan0vlan2000MA5608T(config-if-mcu-0/2)#native-vlan0vlan4000注：蓝色部分命令为可选配置，其中vlan2000为组播预留vlan，vlan4000为语音预留vlan。当上行设备下发的报文不带vlantag（如上行直接接PC）时需设置，如果上行设备下发的报文带vlantag，则不用设置native-vlan3.创建DBA（动态带宽分配）模板配置DBA模板，ID为20，类型为Type1，固定带宽为20M。MA5608T(config)#dba-profileaddprofile-id20type1fix20480MA5608T(config)#displaydba-profileprofile-id20//查看配置的DBA注：DBA是基于整个ONU调度的，需根据ONU的业务类型和用户数选择适合的带宽类型和带宽大小。注意fix带宽assure带宽之和不能大于PON接口总带宽（DBA也可以控制上行限速）。4.配置线路模板模板ID20，LLID的DBA模板ID为20.MA5608T(config)#ont-lineprofileeponprofile-id20//创建线路模板MA5608T(config-epon-lineprofile-20)#lliddba-profile-id6MA5608T(config-epon-lineprofile-20)#commit//保存提交模板配置MA5608T(config-epon-lineprofile-20)#quitMA5608T(config)#displayont-lineprofileeponprofile-id20//查看线路模板配置①可以根据需要使用fecenable命令使能FEC功能。②可以根据需要使用llidont-car命令对ONU的上行流量进行限速。注：系统默认没有线路模板，需此命令创建线路模板并绑定dba模板，并可设置下行加密方式。5.配置业务模板在添加ONU的时候如果使用SNMP管理ONU可以不用配置业务模板，添加ONU的时候使用的是OAM管理ONU必须要配置业务模板MA5608T(config)#ont-srvprofileeponprofile-id20MA5608T(config-epon-srvprofile-20)#ont-porteth4pots2注：根据ONU实际端口数配置，如果不知道，可以进入EPON单板模式使用命令“displayontcapability”查看MA5608T(config-epon-srvprofile-20)#Portvlaneth11000MA5608T(config-epon-srvprofile-20)#Portvlaneth22000MA5608T(config-epon-srvprofile-20)#multicastmodeigmp-snooping//开启ONU的组播模式注：上面是划分ONU端口vlan，将eht1口加入vlan1000中，eth2口加入vlan2000中。注意划分ONU端口vlan在业务模板配置中，但配置native-vlan时需要在单板模式，如果是SNMP管理没配置业务模板，也可以在单板模式中配置ONU端口vlan。MA5608T(config-epon-srvprofile-20)#commitMA5608T(config-epon-srvprofile-20)#quit6.添加注册ONU在epon0/0/0下添加ONU，并绑定线路模板ID20，业务模板ID20。MA5608T(config)#interfaceepon0/0//进入单板模式MA5608T(config-if-epon-0/0)#port0ont-auto-findenable//开启PON口ONU自动发现MA5608T(config-if-epon-0/0)#displayontautofind0//查看PON口下发现的ONUMA5608T(config-if-epon-0/0)#ontadd020mac-authE067-B306-FACCoamont-lineprofile-id20ont-srvprofile-id20//手动添加ONUMA5608T(config-if-epon-0/0)#displayontinfo0all//查看ONU有没有上线MA5608T(config-if-epon-0/0)#displayontinfo00//查看某个ONU的详细信息MA5608T(config-if-epon-0/0)#ontPortnative-vlan00eth1vlan1000MA5608T(config-if-epon-0/0)#ontPortnative-vlan00eth2vlan2000MA5608T(config-if-epon-0/0)#quit注：蓝色部分为可选配置，配置是将ONU端口的native-vlan配成1000。如果用户侧上来的报文带vlantag，...
