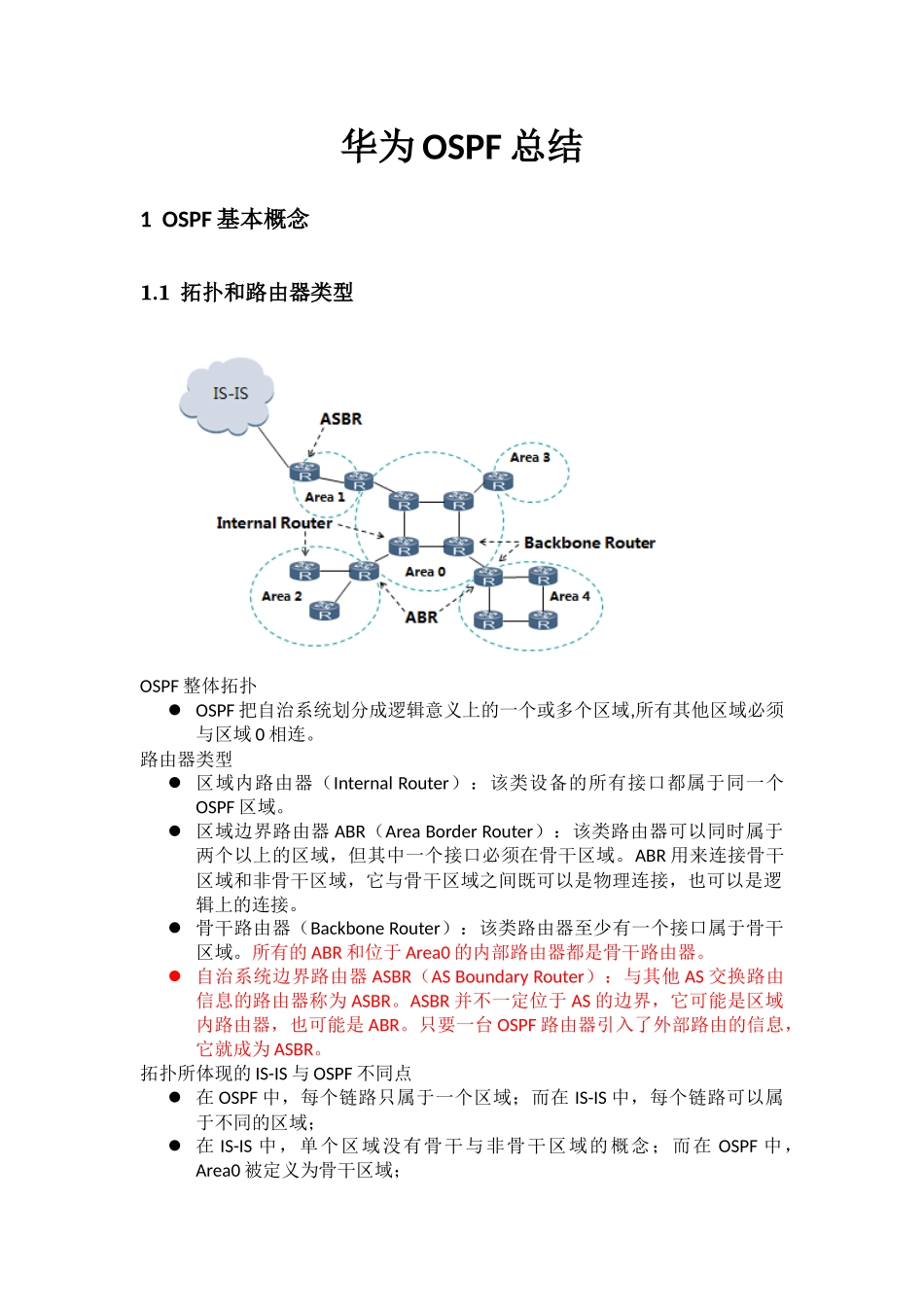

华为OSPF总结1OSPF基本概念1.1拓扑和路由器类型OSPF整体拓扑OSPF把自治系统划分成逻辑意义上的一个或多个区域,所有其他区域必须与区域0相连。路由器类型区域内路由器（InternalRouter）：该类设备的所有接口都属于同一个OSPF区域。区域边界路由器ABR（AreaBorderRouter）：该类路由器可以同时属于两个以上的区域，但其中一个接口必须在骨干区域。ABR用来连接骨干区域和非骨干区域，它与骨干区域之间既可以是物理连接，也可以是逻辑上的连接。骨干路由器（BackboneRouter）：该类路由器至少有一个接口属于骨干区域。所有的ABR和位于Area0的内部路由器都是骨干路由器。自治系统边界路由器ASBR（ASBoundaryRouter）：与其他AS交换路由信息的路由器称为ASBR。ASBR并不一定位于AS的边界，它可能是区域内路由器，也可能是ABR。只要一台OSPF路由器引入了外部路由的信息，它就成为ASBR。拓扑所体现的IS-IS与OSPF不同点在OSPF中，每个链路只属于一个区域；而在IS-IS中，每个链路可以属于不同的区域；在IS-IS中，单个区域没有骨干与非骨干区域的概念；而在OSPF中，Area0被定义为骨干区域；在IS-IS中，Level-1和Level-2级别的路由都采用SPF算法，分别生成最短路径树SPT而在OSPF中，只有在同一个区域内才使用SPF算法，区域之间的路由发布还是距离矢量算法，区域之间的路由需要通过骨干区域来转发。1.2OSPF网络类型，DR，BDR介绍OSPF支持的网络类型点到点P2P类型：当链路层协议是PPP、HDLC时，缺省情况下，OSPF认为网络类型是P2P。在该类型的网络中，以组播形式（224.0.0.5）发送协议报文（Hello报文、DD报文、LSR报文、LSU报文、LSAck报文）。点到多点P2MP类型（Point-to-Multipoint）：没有一种链路层协议会被缺省的认为是Point-to-Multipoint类型。点到多点必须是由其他的网络类型强制更改的。常用做法是将非全连通的NBMA改为点到多点的网络。在该类型的网络中以组播形式（224.0.0.5）发送Hello报文，以单播形式发送其他协议报文（DD报文、LSR报文、LSU报文、LSAck报文）。NBMA类型（Non-broadcastmultipleaccess）：当链路层协议是ATM时，缺省情况下，OSPF认为网络类型是NBMA。在该类型的网络中，以单播形式发送协议报文（Hello报文、DD报文、LSR报文、LSU报文、LSAck报文）。广播类型（Broadcast）：当链路层协议是Ethernet、FDDI时，缺省情况下，OSPF认为网络类型是Broadcast。在该类型的网络中，通常以组播形式发送Hello报文、LSU报文和LSAck报文。其中，224.0.0.5的组播地址为OSPF路由器的预留IP组播地址；224.0.0.6的组播地址为OSPFDR的预留IP组播地址。以单播形式发送DD报文和LSR报文。在至少含有两个路由器的广播型网络和NBMA网络都有一个指定路由器（DR）和一个备份指定路由器（BDR）DR/BDR的作用减少邻居关系的数量，从而减少链路状态信息和路由信息的次数。Drother只与DR/BDR建立完全邻接关系。DR与BDR之间建立完全邻接关系。DR产生网络LSA来描述NBMA网段或者广播网段信息。DR/BDR选举规则DR/BDR由OSPF的Hello协议选举，选举是根据端口的路由器优先级（RouterPriority）进行的。如果RouterPriority被设置为0，那么该路由器将不允许被选举成DR或者BDR。RouterPriority越大越优先。如果相同，RouterID大者优先。DR/BDR不能抢占。如果当前DR故障，当前BDR自动成为新的DR，网络中重新选举BDR；如果当前BDR故障，则DR不变，重新选举BDR。ISISDIS与OSPFDR/BDR的不同点在IS-IS广播网中，优先级为0的路由器也参与DIS的选举，而在OSPF中优先级为0的路由器则不参与DR的选举。在IS-IS广播网中，当有新的路由器加入，并符合成为DIS的条件时，这个路由器会被选中成为新的DIS，原有的伪节点被删除。此更改会引起一组新的LSP泛洪。而在OSPF中，当一台新路由器加入后，即使它的DR优先级值最大，也不会立即成为该网段中的DR。在IS-IS广播网中，同一网段上的同一级别的路由器之间都会形成邻接关系，包括所有的非DIS路由器。1.3OSPF报文类型Hello报文：用于建立和维持邻居关系DD报文：描述本地LSDB的摘要信息，用于两台路由器进行数据库同步LSR报文：用...
