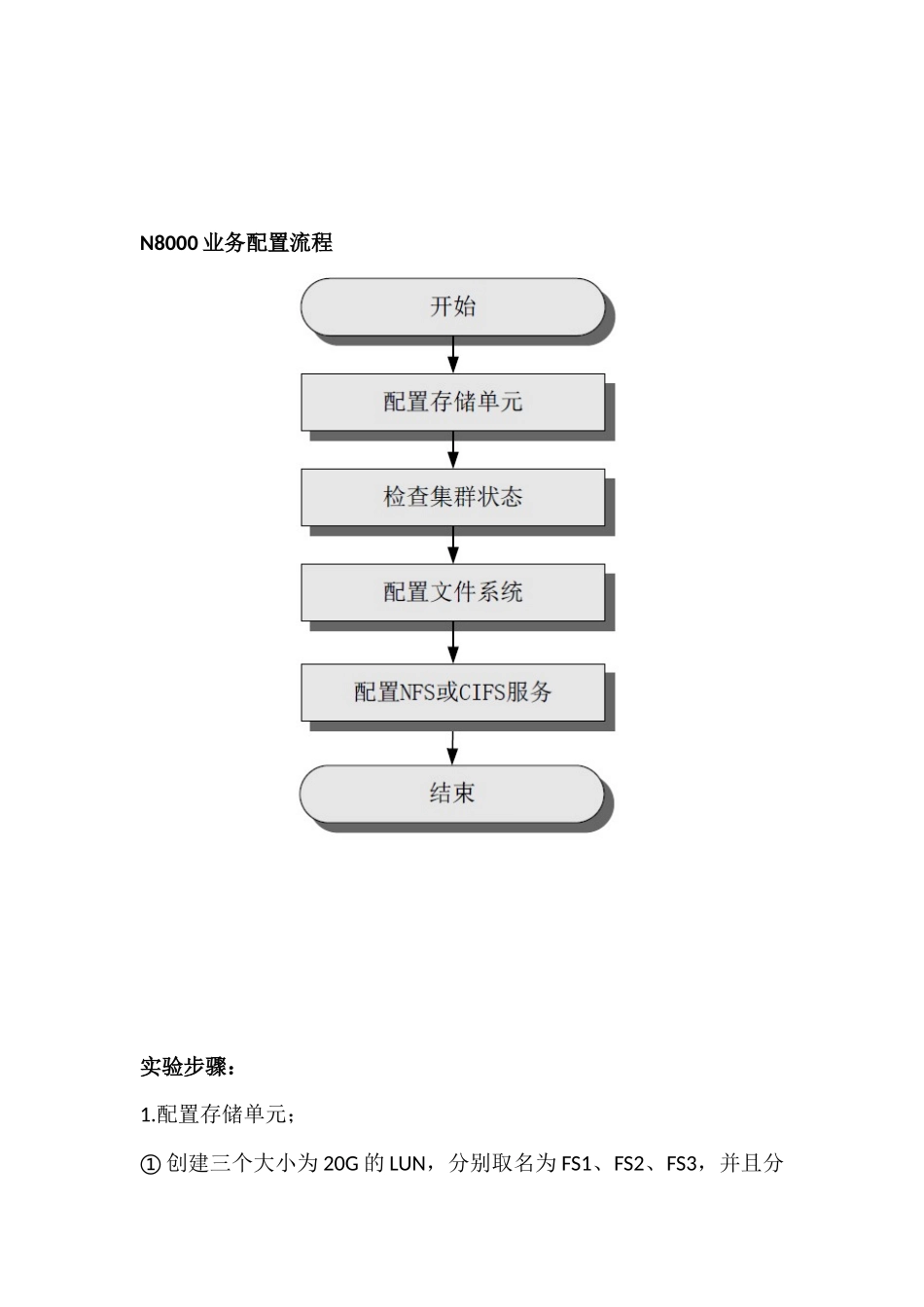

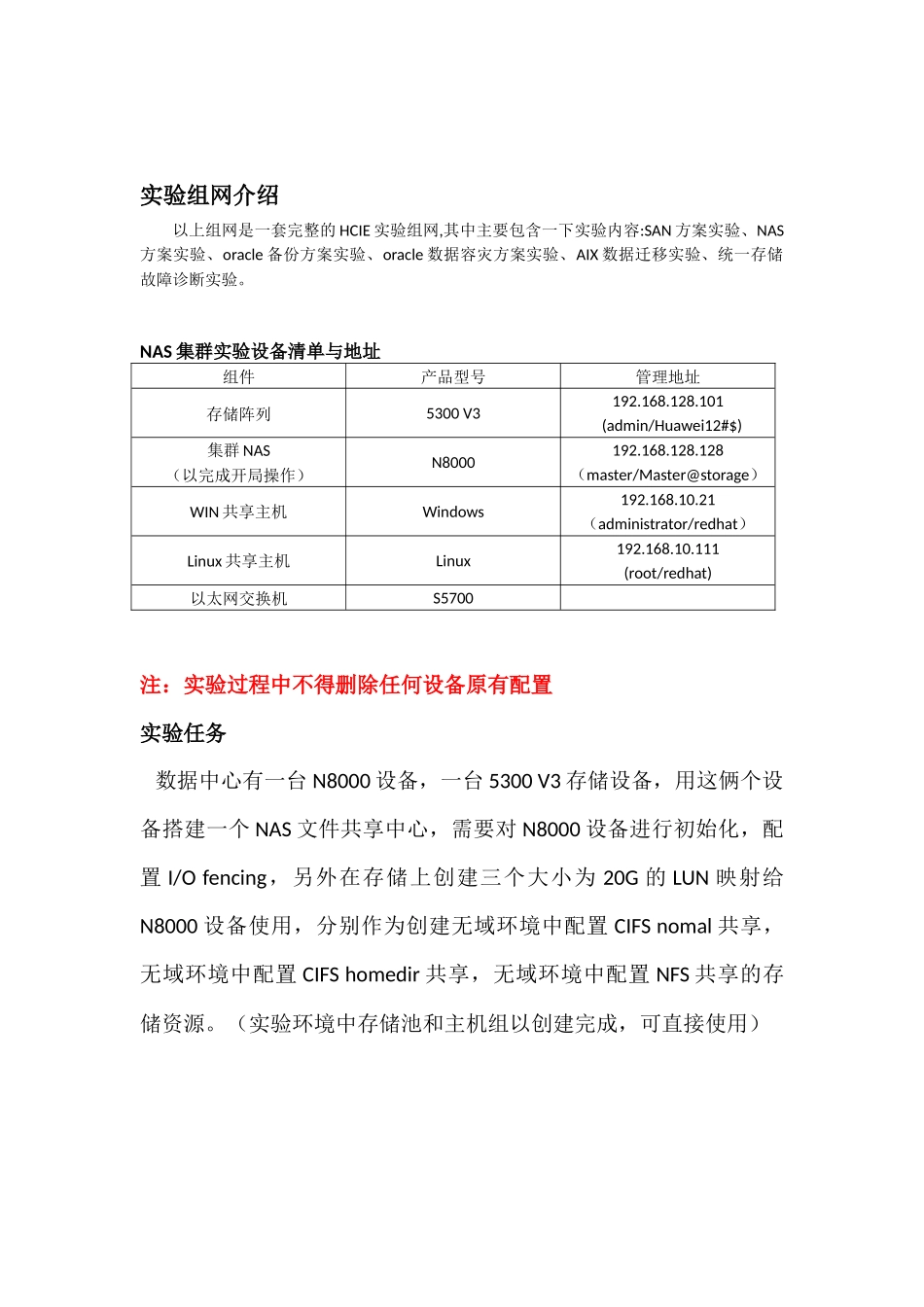

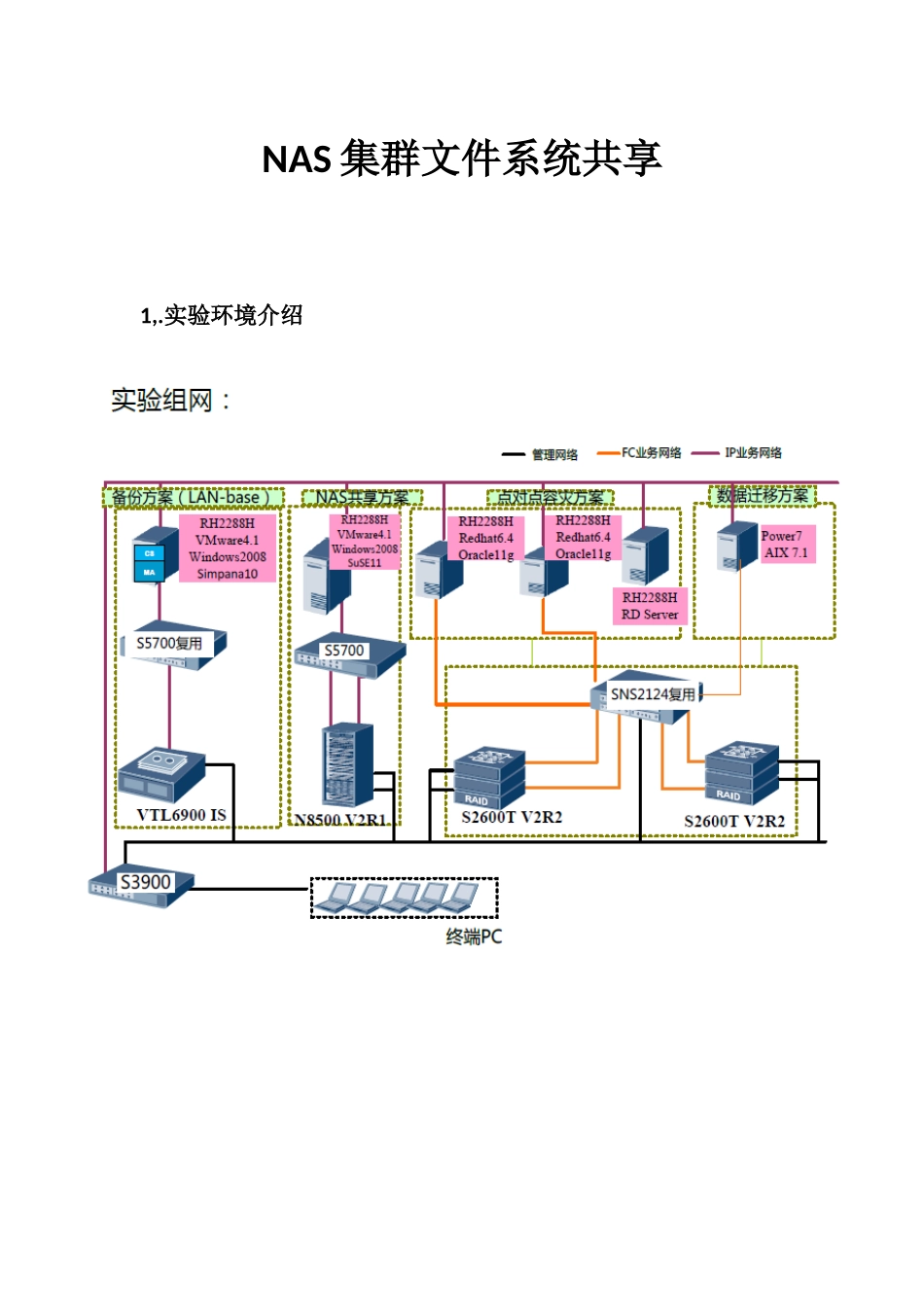

NAS集群文件系统共享1,.实验环境介绍实验组网介绍以上组网是一套完整的HCIE实验组网,其中主要包含一下实验内容:SAN方案实验、NAS方案实验、oracle备份方案实验、oracle数据容灾方案实验、AIX数据迁移实验、统一存储故障诊断实验。NAS集群实验设备清单与地址组件产品型号管理地址存储阵列5300V3192.168.128.101(admin/Huawei12#$)集群NAS(以完成开局操作)N8000192.168.128.128(master/Master@storage)WIN共享主机Windows192.168.10.21(administrator/redhat)Linux共享主机Linux192.168.10.111(root/redhat)以太网交换机S5700注:实验过程中不得删除任何设备原有配置实验任务数据中心有一台N8000设备,一台5300V3存储设备,用这俩个设备搭建一个NAS文件共享中心,需要对N8000设备进行初始化,配置I/Ofencing,另外在存储上创建三个大小为20G的LUN映射给N8000设备使用,分别作为创建无域环境中配置CIFSnomal共享,无域环境中配置CIFShomedir共享,无域环境中配置NFS共享的存储资源。(实验环境中存储池和主机组以创建完成,可直接使用)N8000业务配置流程实验步骤:1.配置存储单元;①创建三个大小为20G的LUN,分别取名为FS1、FS2、FS3,并且分为用作三个文件系统;②创建fencing、metadataLUN,用于N8000;同样方法创建所需要的fencingLUN与metadataLUN;2.检查集群CPU、硬盘运行状态利用putty软件登陆NAS集群CLI界面,并用master用户登陆查看集群cpu、硬盘运行状态3.配置并查看fencing盘和metadata盘创建metadata盘3.创建文件系统在浏览器输入NAS管理地址,进入NAS管理GUI界面3.1利用FS1/FS2/FS3分别创建三个文件系统用上图同样的方法,创建其余俩个文件存储池;创建文件存储池完成后,开始创建相对应的文件系统用同样的方法创建其余俩个文件系统4.创建无域环境中的nomal共享,并在共享目录下新建文件CIFSnomal共享成功,在win共享主机查看cifs共享,并用所创建用户登陆在共享目录下创建文件夹成功,CIFSnomal共享完成。5.在无域环境中创建homedir共享,并在共享主目录下创建文件夹Cifs服务在nas管理界面操作完成,在共享主机访问cifs共享NAS集群homedir共享配置完成6.创建无域环境中的NFS共享,并在共享主目录中创建文件夹。NFS服务创建完毕,现在在NFS客户端查看共享并使用共享;至此,NAS集群文件系统共享管理完成
