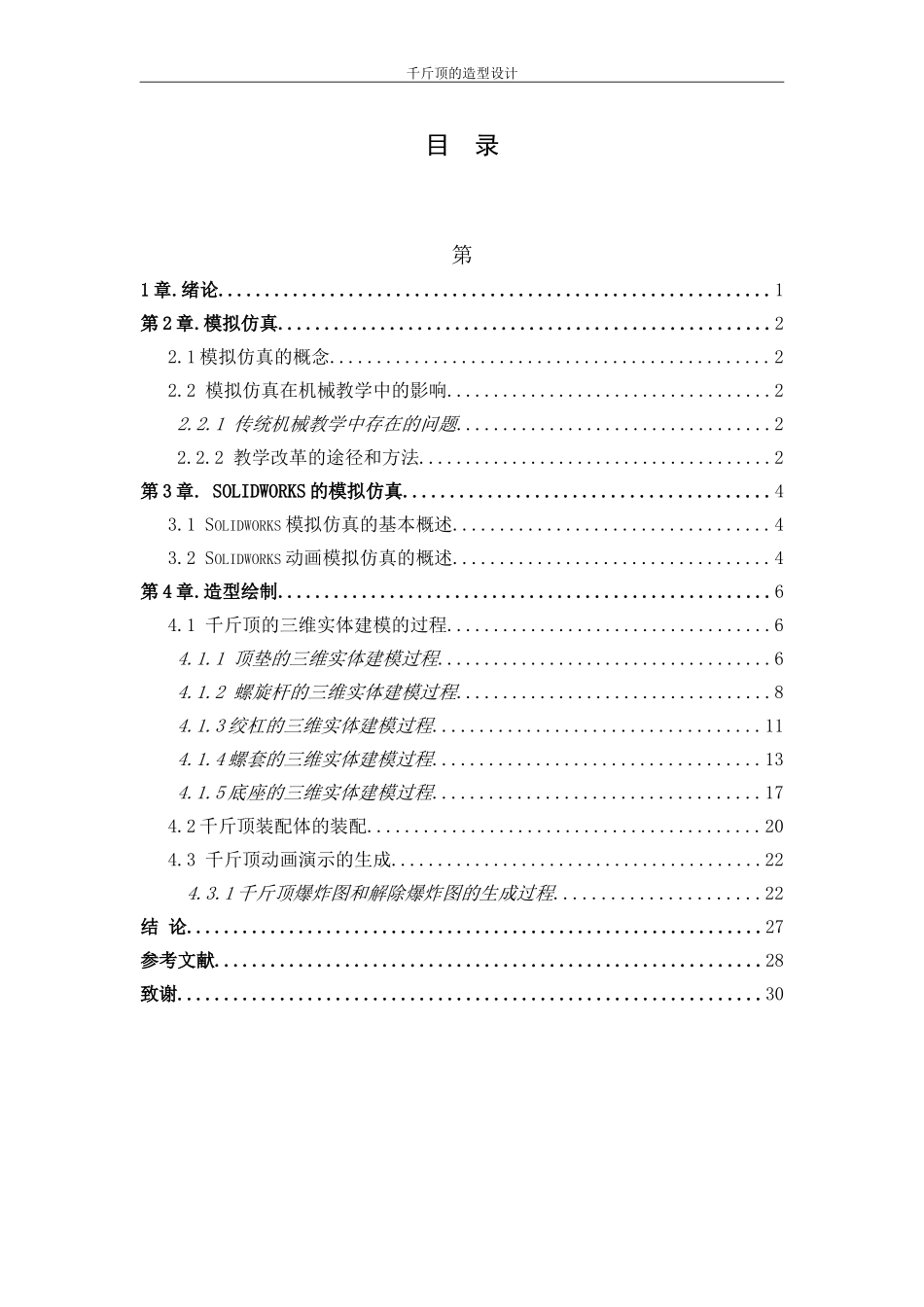

摘要SolidWorks有全面的零件实体建模功能，在其模拟功能中，不仅可以做机构的运动分析，模拟机构的运行过程，还可同时将运动过程进行演示，并把这个运动过程制成avi格式的动画文件，用于诸多播放器中随时、随地地进行演示。运用Solidworks三维模拟仿真功能，对千斤顶进行零件的三维实体建模，并将零件的三维实体进行装配，再利用插件Animator制作动画，对千斤顶的装配体进行动画演示，做出它的爆炸图、解除爆炸图和模拟运动图。关键字：Solidworks，模拟仿真，千斤顶AbstractSolidWorkshasthecomprehensivecomponentsentitymodellingfunction，itsanaloguefunctionnotonlycouldmakethemovementanalysisoftheorganizationandcansimulatethemovementprocessoftheorganization,butalsocansimultaneouslycarryontherateprocessofthedemonstrationandmakesthisrateprocesstobetheaviformoftheanimationdocument,useingitinmanyplayersmomentarilyanywhereandanytimetoerbiltcarryingonthedemonstration.UsingtheSolidworks’sfunctionofthreedimensionalanalogsimulation,itcarriesonthecomponentstothehoistingjackwiththethreedimensionalentitymodellingandtoassemblethecomponentswiththreedimensionalentity,thenusingtheplug-inunitAnimatortomanufactureanimation,itusetheanimationdemonstrationagaintohoistingjack'sassemblybody,makesitsdetonationchart,torelievethedetonationchartandthesimulationmotiondiagram.Keywords:Solidworks,simulation,jack千斤顶的造型设计目录第1章.绪论...........................................................1第2章.模拟仿真.....................................................22.1模拟仿真的概念...............................................22.2模拟仿真在机械教学中的影响...................................22.2.1传统机械教学中存在的问题..................................22.2.2教学改革的途径和方法......................................2第3章.SOLIDWORKS的模拟仿真.......................................43.1SOLIDWORKS模拟仿真的基本概述..................................43.2SOLIDWORKS动画模拟仿真的概述..................................4第4章.造型绘制.....................................................64.1千斤顶的三维实体建模的过程...................................64.1.1顶垫的三维实体建模过程....................................64.1.2螺旋杆的三维实体建模过程..................................84.1.3绞杠的三维实体建模过程...................................114.1.4螺套的三维实体建模过程...................................134.1.5底座的三维实体建模过程...................................174.2千斤顶装配体的装配..........................................204.3千斤顶动画演示的生成........................................224.3.1千斤顶爆炸图和解除爆炸图的生成过程......................22结论..............................................................27参考文献...........................................................28致谢...............................................................301千斤顶的造型设计第1章绪论SolidWorks有全面的零件实体建模功能，变量化的草图轮廓绘制，驱动参数改变特征的大小和位置，丰富的数据转换接口使SolidWorks可以将几乎所有的机械CAD软件集成到现在的设计环境中来，在SolidWorks的模拟功能中，不仅可以做机构的运动分析，模拟机构的运行过程，还可同时将运动过程进行演示，但是这种演示只能在SolidWorks中进行观看，但在新版本的SolidWorks中，结合使用模拟功能和运用插件Animator制作动画，可以真实地反映机构的运动过程，并把这个运动过程制成avi格式的动画文件，用于诸多播放器中随时、随地地进行演示。SoildWorks为实现用户可以更加快捷方便的使用模拟仿真功能，从而进行几次开发，SolidWorks的...
