2024工程项目策划方案范文

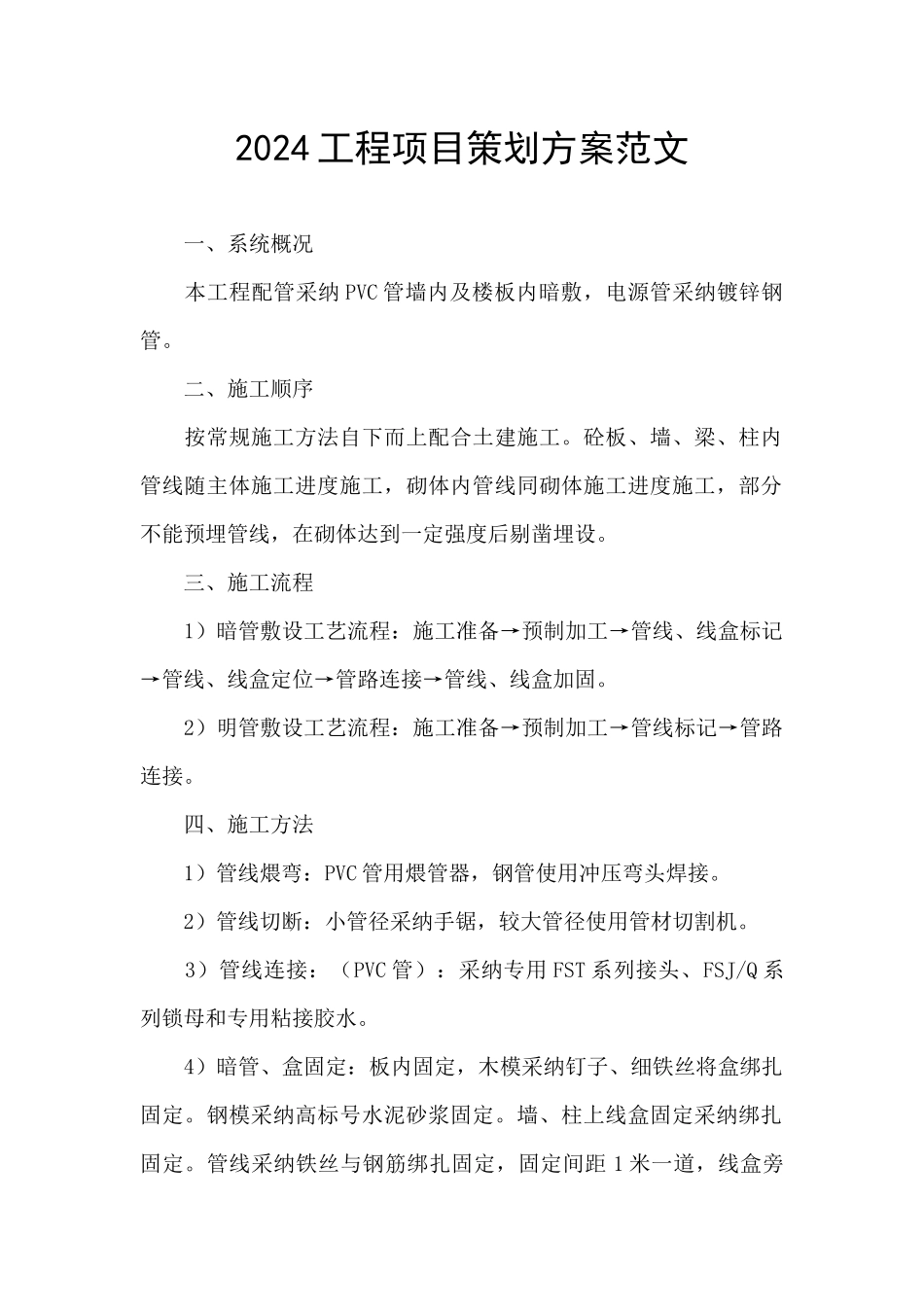

2024 工程项目策划方案范文 一、系统概况 本工程配管采纳 PVC 管墙内及楼板内暗敷，电源管采纳镀锌钢管。 二、施工顺序 按常规施工方法自下而上配合土建施工。砼板、墙、梁、柱内管线随主体施工进度施工，砌体内管线同砌体施工进度施工，部分不能预埋管线，在砌体达到一定强度后剔凿埋设。 三、施工流程 1）暗管敷设工艺流程：施工准备→预制加工→管线、线盒标记→管线、线盒定位→管路连接→管线、线盒加固。 2）明管敷设工艺流程：施工准备→预制加工→管线标记→管路连接。 四、施工方法 1）管线煨弯：PVC 管用煨管器，钢管使用冲压弯头焊接。 2）管线切断：小管径采纳手锯，较大管径使用管材切割机。 3）管线连接：（PVC 管）：采纳专用 FST 系列接头、FSJ/Q 系列锁母和专用粘接胶水。 4）暗管、盒固定：板内固定，木模采纳钉子、细铁丝将盒绑扎固定。钢模采纳高标号水泥砂浆固定。墙、柱上线盒固定采纳绑扎固定。管线采纳铁丝与钢筋绑扎固定，固定间距 1 米一道，线盒旁150mm 以内作加强绑扎一道。明配管管卡固定间距为：管卡与中间、转弯中间、器具或线盒边缘的距离为 150～500mm，中间管卡间距按《建筑电气工程施工质量验收法律规范》GB50303-2024 表设置。进入灯头盒、开关盒的线管数量超过 4 根选用大型盒。 5）暗配电气管线敷设：配管时要注意管线弯曲半径不小于管外径的 10 倍。管线长度在无弯时≥30m、有一个弯时≥20m、有两个弯时≥15m、有三个弯时≥8m 要加接线盒。单段管线布置不能出现四个弯。埋入砼墙或地面的管子敷时要紧贴钢筋内侧与钢筋绑扎固定，尽量减少重叠高度，要注意管线至少要有 15mm 保护层。 6）明配电气管线敷设：明配管时要注意弯曲半径要大于管外径的 6 倍。管路布置要通畅、顺直。 7）地线连接：电源管配管后管与箱连接处，做跨接地线。焊接钢管地线连接采纳≥φ6 圆钢跨接，焊接长度不小于钢管外径的 6 倍，双面施焊。 五、施工质量控制重点 1）本工程电气配管预埋的重点是卫生间地面砼楼板中的管线预埋，因该工程卫生间内给水管线全部采纳地面内暗埋，一旦出现板内管线不通的情况，二次配管势必要影响给水管线的敷设。因此必须保证板内配管的穿通率达到 100%。施工中要注意配管的牢固性及接头质量，焊接连接要注意保证套管长度为管径的倍、套管管径应与管径相匹配，对口处要套在钢管中间。电线管及塑料管接头连接后再用胶带包扎一道。 2）暗配电气管线布置：板内...
