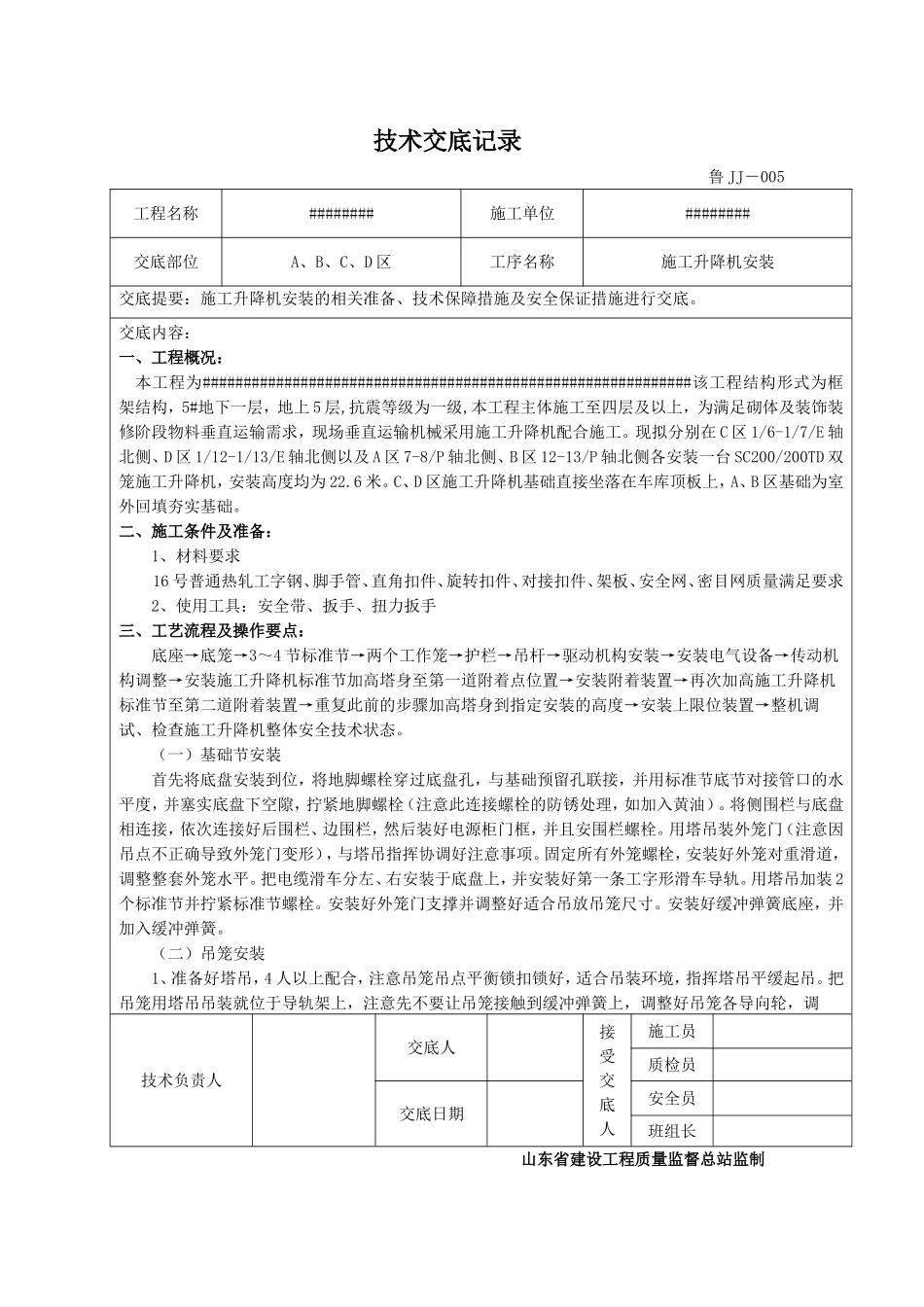

技术交底记录鲁JJ－005工程名称########施工单位########交底部位A、B、C、D区工序名称施工升降机安装交底提要：施工升降机安装的相关准备、技术保障措施及安全保证措施进行交底。交底内容：一、工程概况：本工程为############################################################该工程结构形式为框架结构，5#地下一层，地上5层,抗震等级为一级,本工程主体施工至四层及以上，为满足砌体及装饰装修阶段物料垂直运输需求，现场垂直运输机械采用施工升降机配合施工。现拟分别在C区1/6-1/7/E轴北侧、D区1/12-1/13/E轴北侧以及A区7-8/P轴北侧、B区12-13/P轴北侧各安装一台SC200/200TD双笼施工升降机，安装高度均为22.6米。C、D区施工升降机基础直接坐落在车库顶板上，A、B区基础为室外回填夯实基础。二、施工条件及准备：1、材料要求16号普通热轧工字钢、脚手管、直角扣件、旋转扣件、对接扣件、架板、安全网、密目网质量满足要求2、使用工具：安全带、扳手、扭力扳手三、工艺流程及操作要点：底座→底笼→3～4节标准节→两个工作笼→护栏→吊杆→驱动机构安装→安装电气设备→传动机构调整→安装施工升降机标准节加高塔身至第一道附着点位置→安装附着装置→再次加高施工升降机标准节至第二道附着装置→重复此前的步骤加高塔身到指定安装的高度→安装上限位装置→整机调试、检查施工升降机整体安全技术状态。（一）基础节安装首先将底盘安装到位，将地脚螺栓穿过底盘孔，与基础预留孔联接，并用标准节底节对接管口的水平度，并塞实底盘下空隙，拧紧地脚螺栓（注意此连接螺栓的防锈处理，如加入黄油）。将侧围栏与底盘相连接，依次连接好后围栏、边围栏，然后装好电源柜门框，并且安围栏螺栓。用塔吊装外笼门（注意因吊点不正确导致外笼门变形），与塔吊指挥协调好注意事项。固定所有外笼螺栓，安装好外笼对重滑道，调整整套外笼水平。把电缆滑车分左、右安装于底盘上，并安装好第一条工字形滑车导轨。用塔吊加装2个标准节并拧紧标准节螺栓。安装好外笼门支撑并调整好适合吊放吊笼尺寸。安装好缓冲弹簧底座，并加入缓冲弹簧。（二）吊笼安装1、准备好塔吊，4人以上配合，注意吊笼吊点平衡锁扣锁好，适合吊装环境，指挥塔吊平缓起吊。把吊笼用塔吊吊装就位于导轨架上，注意先不要让吊笼接触到缓冲弹簧上，调整好吊笼各导向轮，调技术负责人交底人接受交底人施工员质检员交底日期安全员班组长山东省建设工程质量监督总站监制技术交底记录鲁JJ－005工程名称########施工单位########交底部位A、B、C、D区工序名称施工升降机安装交底提要：施工升降机安装的相关准备、技术保障措施及安全保证措施进行交底。交底内容：整压轮时要注意限速器的小齿轮与齿条的啮合决不能紧，要求小齿轮在工作状态下不受力。2、松开传动机构电动机尾部的制动器用塔吊吊装传动机构从导轨架上方准确就位，塔吊平缓摆至外笼上部（离基础面约5米高度）平缓下放并缓慢套入标准节内，以三个小齿轮与齿条啮合好的那个为准，调整两边的侧轮使另外的两个小齿轮与齿条的啮合好，同时调整压轮使齿轮条的啮合间隙达到0.3～0.5，导轨架立柱与侧向滚轮侧隙为0.3～0.5。再以齿条为基准，调整好上下摆轮后，使传动机构缓缓下降到已经调整好的吊笼顶部，根据实际情况在吊笼和传动装置耳板之间垫入相应的垫圈，吊笼套入标准节时注意吊笼下放过程中各方位位置，使其安全平稳放在缓冲弹簧内。如此方法把另一吊笼套入标准节内，同时安装固定好笼顶安全围栏。3、在吊装就位时，遇到传动板减速机堵死的情况下，可用铁棍扳动联轴节上的孔，不允许用手搬动联轴节。4、完成以上工作后接通电动机电源试行几下，检查齿轮齿条是否啮合良好，（检查响声及轨迹）若不行要重新进行调整。侧向滚轮与导轨立柱之间间隙为0.5mm；靠背轮与齿条背面间隙为0.5mm。（三）附墙架的安装1、根据此工地建筑物情况，按中心距与建筑物连接尺寸3.2m连接。2、起升工作笼到安装位置，人工将待装的前后支撑架、导柱、构件放入工作笼顶部，再将导柱、角柱插入插口并拧紧紧固螺栓，然后拉上过桥梁或四连杆。3、安装前支撑架，再装后支撑架，最后拉斜撑。（附墙架与建筑...
