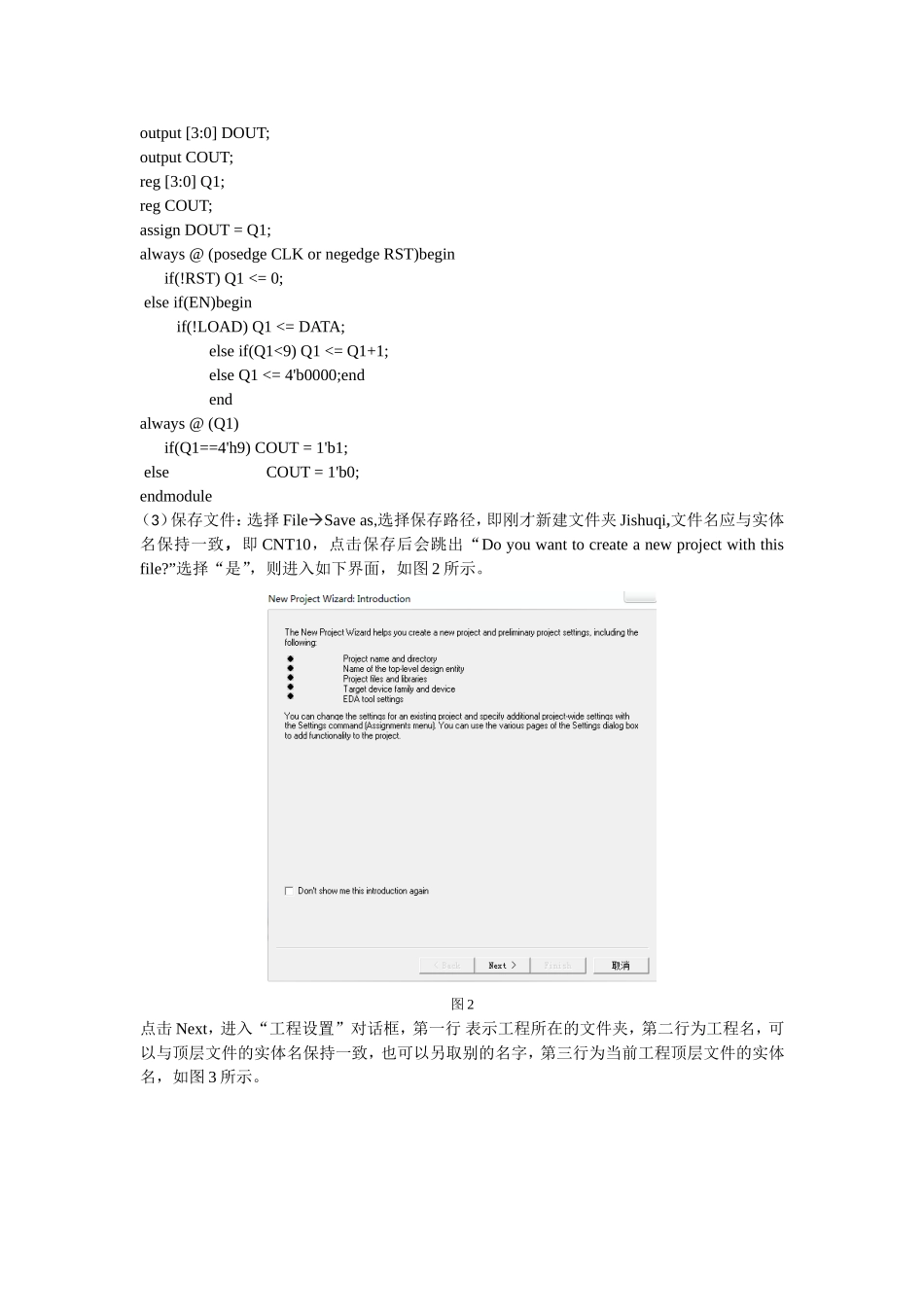

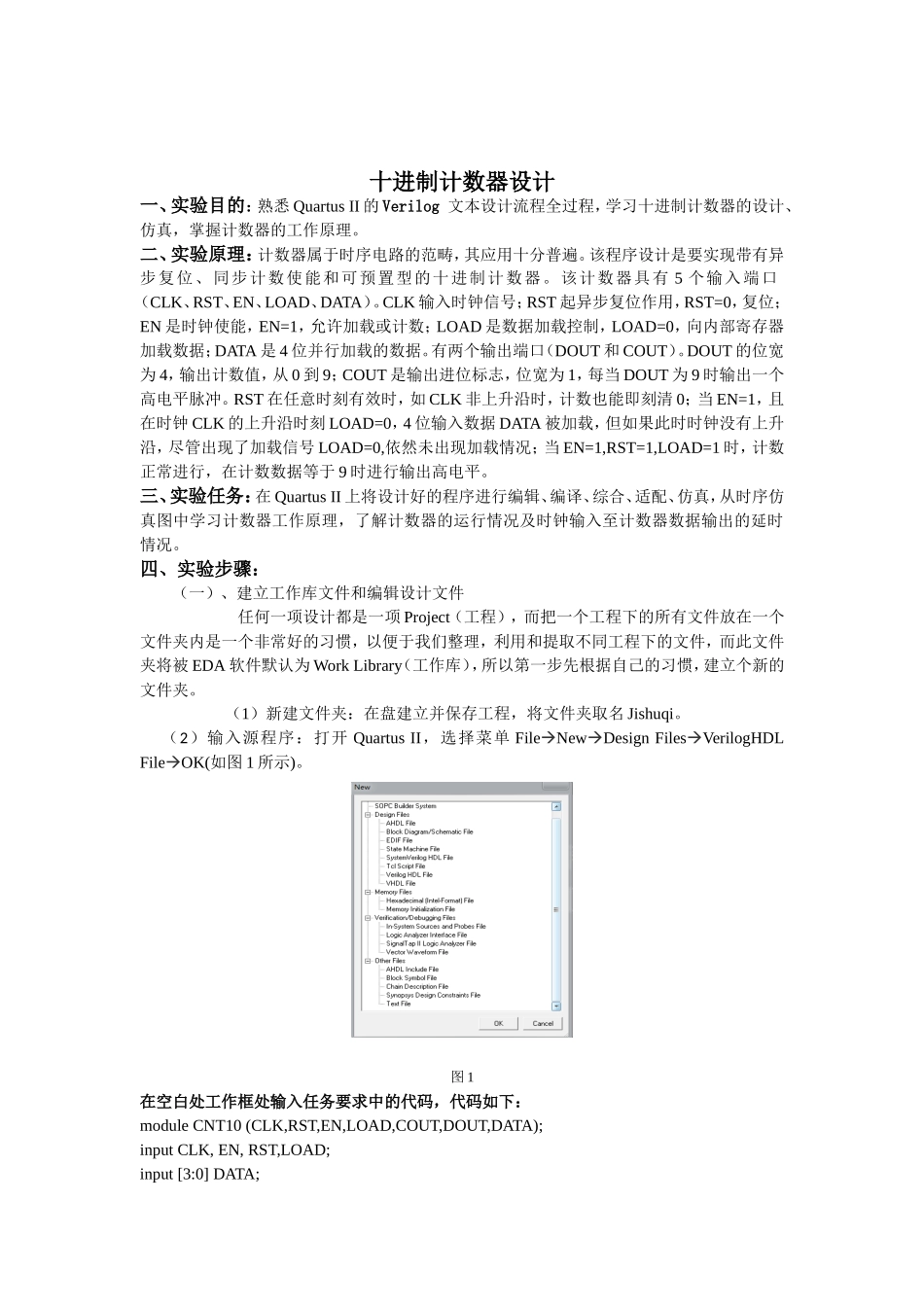

十进制计数器设计一、实验目的：熟悉QuartusII的Verilog文本设计流程全过程，学习十进制计数器的设计、仿真，掌握计数器的工作原理。二、实验原理：计数器属于时序电路的范畴，其应用十分普遍。该程序设计是要实现带有异步复位、同步计数使能和可预置型的十进制计数器。该计数器具有5个输入端口（CLK、RST、EN、LOAD、DATA）。CLK输入时钟信号；RST起异步复位作用，RST=0，复位；EN是时钟使能，EN=1，允许加载或计数；LOAD是数据加载控制，LOAD=0，向内部寄存器加载数据；DATA是4位并行加载的数据。有两个输出端口（DOUT和COUT）。DOUT的位宽为4，输出计数值，从0到9；COUT是输出进位标志，位宽为1，每当DOUT为9时输出一个高电平脉冲。RST在任意时刻有效时，如CLK非上升沿时，计数也能即刻清0；当EN=1，且在时钟CLK的上升沿时刻LOAD=0，4位输入数据DATA被加载，但如果此时时钟没有上升沿，尽管出现了加载信号LOAD=0,依然未出现加载情况；当EN=1,RST=1,LOAD=1时，计数正常进行，在计数数据等于9时进行输出高电平。三、实验任务：在QuartusII上将设计好的程序进行编辑、编译、综合、适配、仿真，从时序仿真图中学习计数器工作原理，了解计数器的运行情况及时钟输入至计数器数据输出的延时情况。四、实验步骤：（一）、建立工作库文件和编辑设计文件任何一项设计都是一项Project（工程），而把一个工程下的所有文件放在一个文件夹内是一个非常好的习惯，以便于我们整理，利用和提取不同工程下的文件，而此文件夹将被EDA软件默认为WorkLibrary（工作库），所以第一步先根据自己的习惯，建立个新的文件夹。（1）新建文件夹：在盘建立并保存工程，将文件夹取名Jishuqi。（2）输入源程序：打开QuartusII，选择菜单FileNewDesignFilesVerilogHDLFileOK(如图1所示)。图1在空白处工作框处输入任务要求中的代码，代码如下：moduleCNT10(CLK,RST,EN,LOAD,COUT,DOUT,DATA);inputCLK,EN,RST,LOAD;input[3:0]DATA;output[3:0]DOUT;outputCOUT;reg[3:0]Q1;regCOUT;assignDOUT=Q1;always@(posedgeCLKornegedgeRST)beginif(!RST)Q1<=0;elseif(EN)beginif(!LOAD)Q1<=DATA;elseif(Q1<9)Q1<=Q1+1;elseQ1<=4'b0000;endendalways@(Q1)if(Q1==4'h9)COUT=1'b1;elseCOUT=1'b0;endmodule（3）保存文件：选择FileSaveas,选择保存路径，即刚才新建文件夹Jishuqi,文件名应与实体名保持一致，即CNT10，点击保存后会跳出“Doyouwanttocreateanewprojectwiththisfile?”选择“是”，则进入如下界面，如图2所示。图2点击Next，进入“工程设置”对话框，第一行表示工程所在的文件夹，第二行为工程名，可以与顶层文件的实体名保持一致，也可以另取别的名字，第三行为当前工程顶层文件的实体名，如图3所示。图3点击Next，进入ADDFILE对话框，单击AddAll按钮，将工程相关的所有Verilog文件加进工程，也可以单击“Add...”选择性加入，从工程目录中选出相关的Verilog文件，然后点击Next，当先直接建立工程时，需要自己添加，如图4所示。图4（4）选择目标芯片：我们选用的是CycloneIII系列的EP3C55F484C8，在Family栏选择芯片系列——CycloneIII，在窗口右边的三个下拉列表框选择过滤条件，分别选择Package为FBGA、Pincount为484和Speedgrade为8，点击Next，如图5所示。图5（5）工具设置：进入EDA工具设置窗口，有三个选项，分别是选择输入的HDL类型和综合工具、选择仿真工具、选择时序分析工具，这是除QuartusII自含的所有设计工具以外的外加的工具，如果不作选择的，表示仅选择QuartusII自含的所有设计工具，本次不需要其他的设计工具，可以直接点击Next，如图6所示。图6（6）结束设置：进入“工程设置统计”窗口，列出了与此工程相关的设置情况，设置完成，点击Finish，如图7所示。图7（二）、编译配置好后就可以进行编译了，点击ProcessingStartCompilation命令，启动全程编译编译成功后的界面如图8所示。图8（三）、时序仿真（1）打开波形编辑器：FileNewVerification/DebuggingFilesVectorWaveformOK,即出现空白的波形编辑器，如图9所示。图9(2)设置仿真时间区域：Edit-->EndTime在Time栏中输入50...
