预应力砼箱梁施工方案

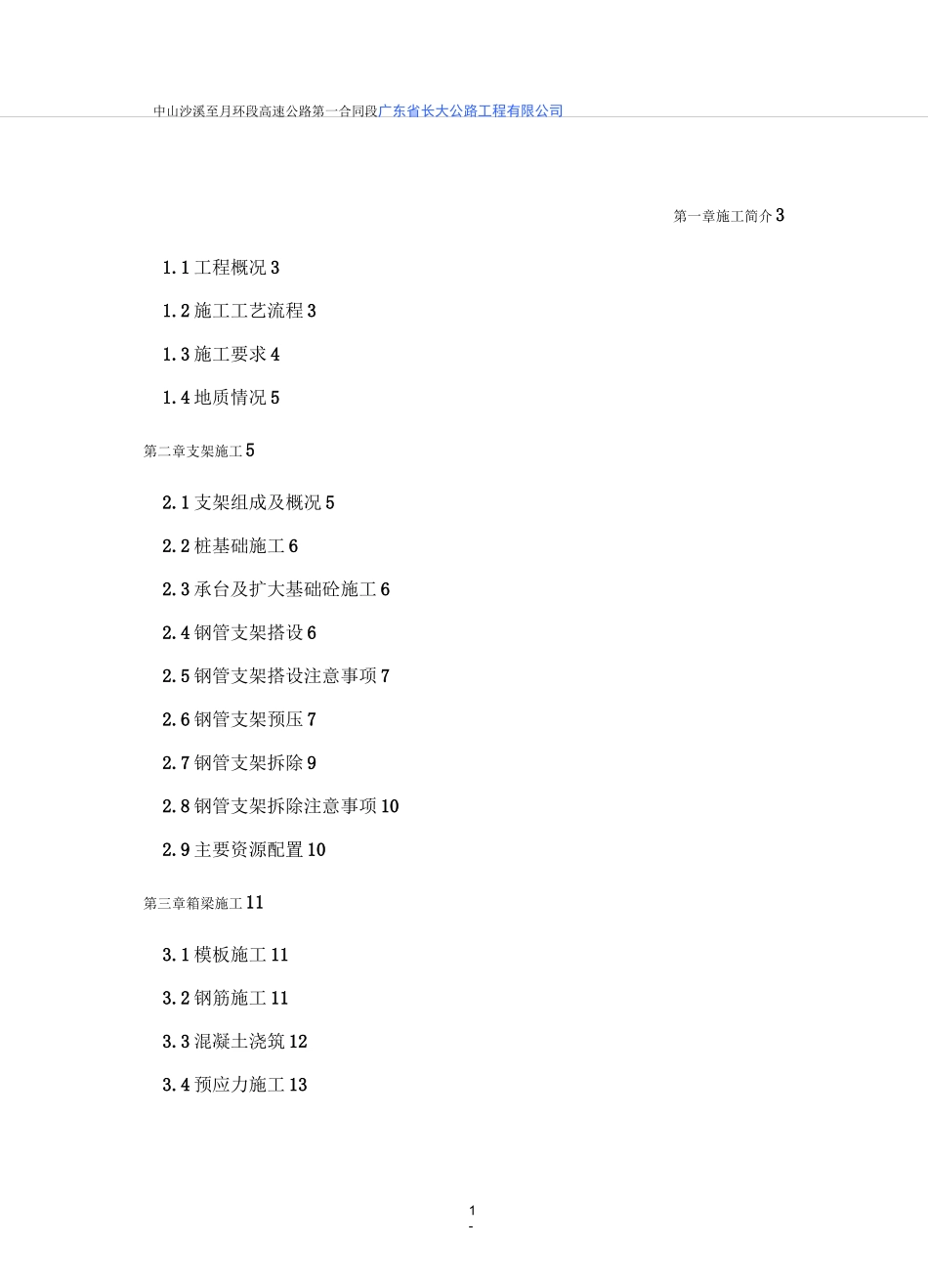

中山沙溪至月环段高速公路第一合同段广东省长大公路工程有限公司1-第一章施工简介 31.1 工程概况 31.2 施工工艺流程 31.3 施工要求 41.4 地质情况 5第二章支架施工 52.1 支架组成及概况 52.2 桩基础施工 62.3 承台及扩大基础砼施工 62.4 钢管支架搭设 62.5 钢管支架搭设注意事项 72.6 钢管支架预压 72.7 钢管支架拆除 92.8 钢管支架拆除注意事项 102.9 主要资源配置 10第三章箱梁施工 113.1 模板施工 113.2 钢筋施工 113.3 混凝土浇筑 123.4 预应力施工 13中山沙溪至月环段高速公路第一合同段广东省长大公路工程有限公司「-2-承重支架搭设钢管桩立柱严 1 槽醐割、焊一标琢查”—气''横向工字钢承重梁铺设•-3-第一章施工简介1.1 工程概况中部灌溉渠高架桥标准跨起点桩号为 K62+461.52，终点桩号为 K63+867.92,桥梁全长 1412.46m，全桥左幅共 16 联，右幅共 15 联；第 6 联左右幅均采用预应力砼连续箱梁。该桥段跨越新岐江公路采用 24+2X30+18m（左幅）、18.4+2X30+24（右幅）预应力砼现浇箱梁，在新岐江公路中央分隔带设置桥墩，中墩采用薄壁式桥墩，设置单支座。预应力砼现浇箱梁为单箱三室结构，顶面宽 16.4m 底面宽11.4m，梁高 1.7m。截面顶底板厚 0.2m，内腹板厚为 0.45m，外腹板在桥墩中心线处形成实体结构。主梁纵向布置 N1〜N12 号 24 束 15-①s15.2mm 钢绞线，横梁处布置 N1 号 8 束 17-①s15.2mm 钢绞线。1.2 施工工艺流程*-K•=：嗽身施辽准-施打预应力管祗浇筑承重小承台 t—負纵向贝雷梁铺设 V 标高检查-4-施1.3 施工要求（1）预应力混凝土主梁在支架上现浇施工，施工前对支架进行单桩承载力预压，验算其单桩承载力是否满足要求，并消除其变形。（2）混凝土箱梁施工时应采取有效的措施降低混凝土水化热，避免混凝土产生裂纹。（3）应特别注意主梁立模高程，防止前后阶段连接不顺成折线形，与设计线形不符。（4）分次施工浇筑，应将混凝土表面浮浆凿除，露出混凝土新鲜面，并凿成锯齿状，保持新老混凝土结合面的混凝土粘结可靠。（5）混凝土梁与空心板结合段，此处结构件、钢筋及管道较多，是结构内力传递的关键部位，故应确保混凝土浇筑密实，振捣到位，严禁出现露筋，露振等缺中山沙溪至月环段高速公路第一合同段现浇段底模安装顷板钢筋空装B||!报检-底握、腹板钢筋绑扎-■-现浇段侧摸安装•*报检內模安"覆盖［西冰养护”-5-陷。（6）主梁预应力束筋张拉时...
