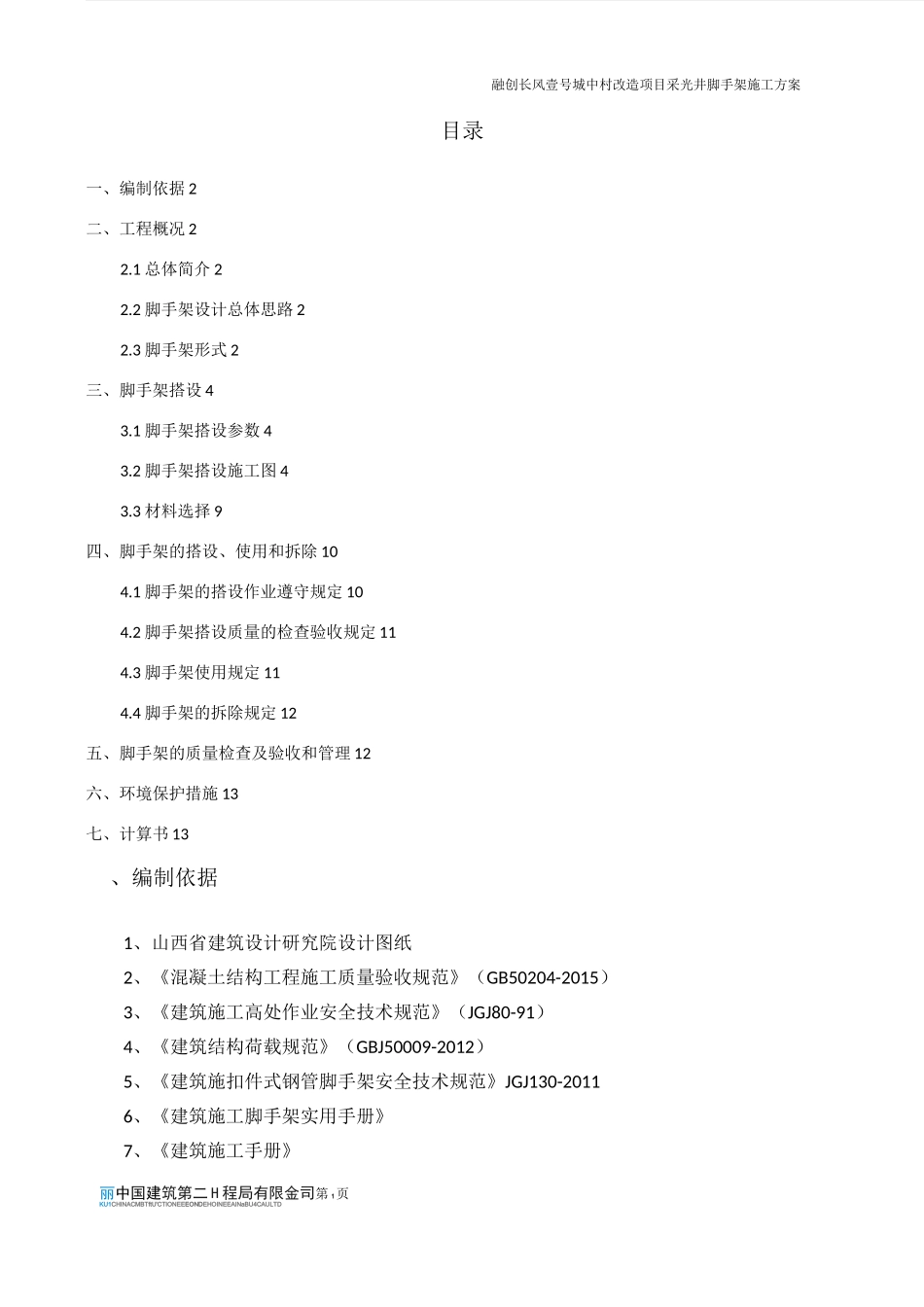

融创长风壹号城中村改造项目采光井脚手架施工方案丽中国建筑第二 H 程局有限金司第 1页KU1CHINACMBTftU'CTIONEEEONDEHOINEEAINaBU4CAULTD目录一、编制依据 2二、工程概况 22.1 总体简介 22.2 脚手架设计总体思路 22.3 脚手架形式 2三、脚手架搭设 43.1 脚手架搭设参数 43.2 脚手架搭设施工图 43.3 材料选择 9四、脚手架的搭设、使用和拆除 104.1 脚手架的搭设作业遵守规定 104.2 脚手架搭设质量的检查验收规定 114.3 脚手架使用规定 114.4 脚手架的拆除规定 12五、脚手架的质量检查及验收和管理 12六、环境保护措施 13七、计算书 13、编制依据1、山西省建筑设计研究院设计图纸2、《混凝土结构工程施工质量验收规范》（GB50204-2015）3、《建筑施工高处作业安全技术规范》（JGJ80-91）4、《建筑结构荷载规范》（GBJ50009-2012）5、《建筑施扣件式钢管脚手架安全技术规范》JGJ130-20116、《建筑施工脚手架实用手册》7、《建筑施工手册》融创长风壹号城中村改造项目采光井脚手架施工方案中国建筑第二 H 程局有限金司第 2 页CHINACO^BTRUeTIONEHOINEE^INO 肌旧弘 LiLTD8、国家以及地方的有关法律、法规以及相关文件9、施工图纸文件及施工组织设计二、工程概况2.1 总体简介本工程为 XXX。根据设计图纸及现场施工环境，采光井部位留设洞口，施工作业过程中需搭设脚手架。现设计采光井下层采用落地式脚手架搭设、采光井高层采用工字钢配合搭设。2.2 脚手架设计总体思路本工程每个楼号户型布局不相同，1#、3#、7#、8#、9#、3#公寓楼地上有商业，商业层不涉及米光井，即米光井洞脚手架从商业屋面开始搭设；2#、4#、5#、6#楼无商业，米光井洞脚手架直接从首层楼面开始搭设。由于主楼（层高 2.9 米）与公寓（层高 3.2 米）每 6 层层高均未超过 20 米，故采光井高层采用工字钢配合搭设时，工字钢每隔 6 层设置。2.3 脚手架形式2.3.1 落地式脚手架中国建筑第二 H 程局有限金司第 3 页CHINACO^BTRUeTIONEHOINEE^INO 肌旧弘 LiLTD3#楼地上 33 层第 3 层楼面第 8 层17.4m4#楼地上 34 层第 1 层楼面第 9 层26.1m5#楼地上 34 层第 1 层楼面第 9 层26.1m6#楼地上 34 层第 1 层楼面第 9 层26.1m7#楼地上 34 层第 2 层楼面第 9 层23.2m8#楼地上 34 层第 2 层楼面第 9 层23.2m9#楼地上 33 层第 3 层楼面第 8 层17.4m3#商业公寓楼A 塔地上 34 层第 3 层楼面第 ...
