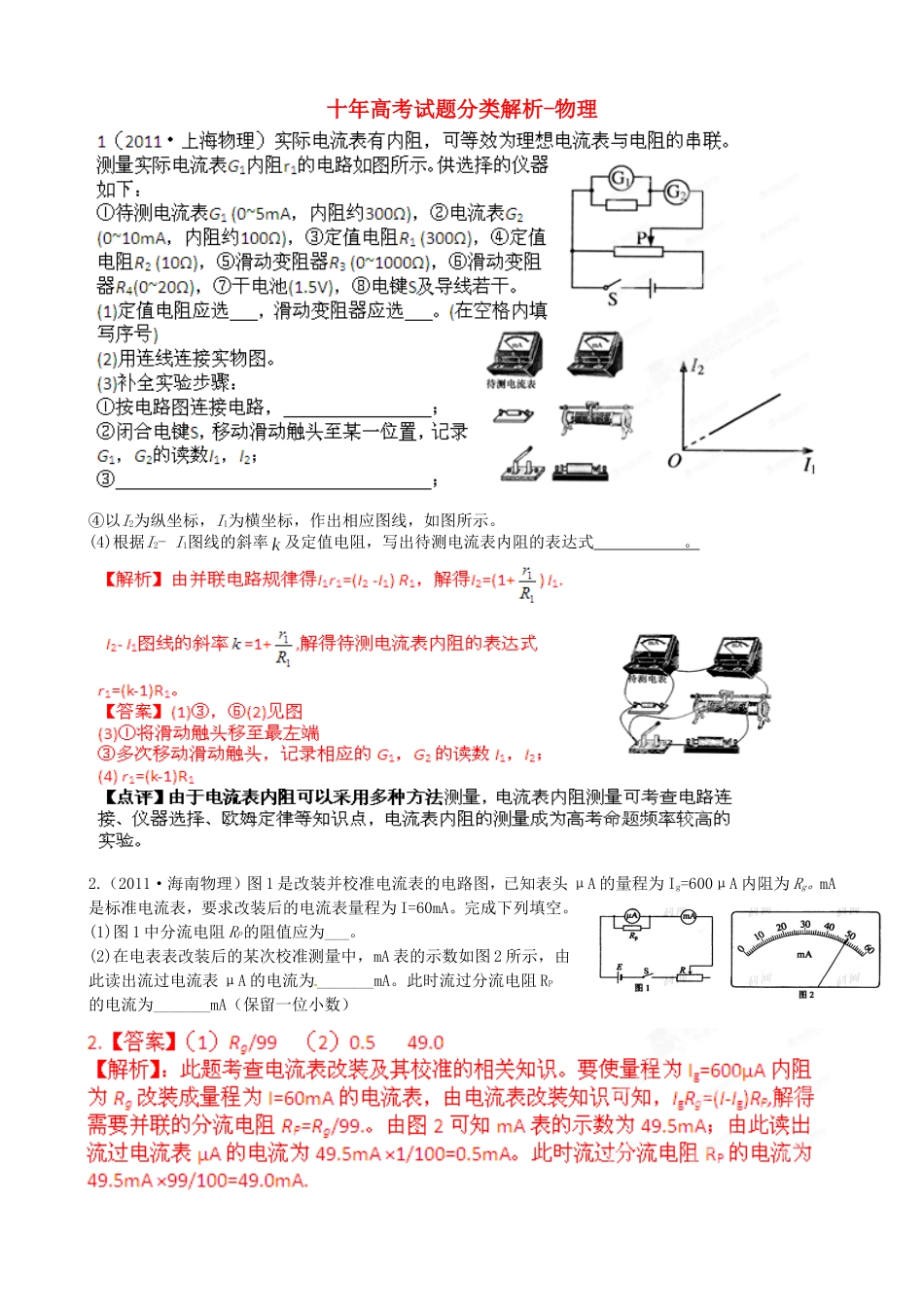

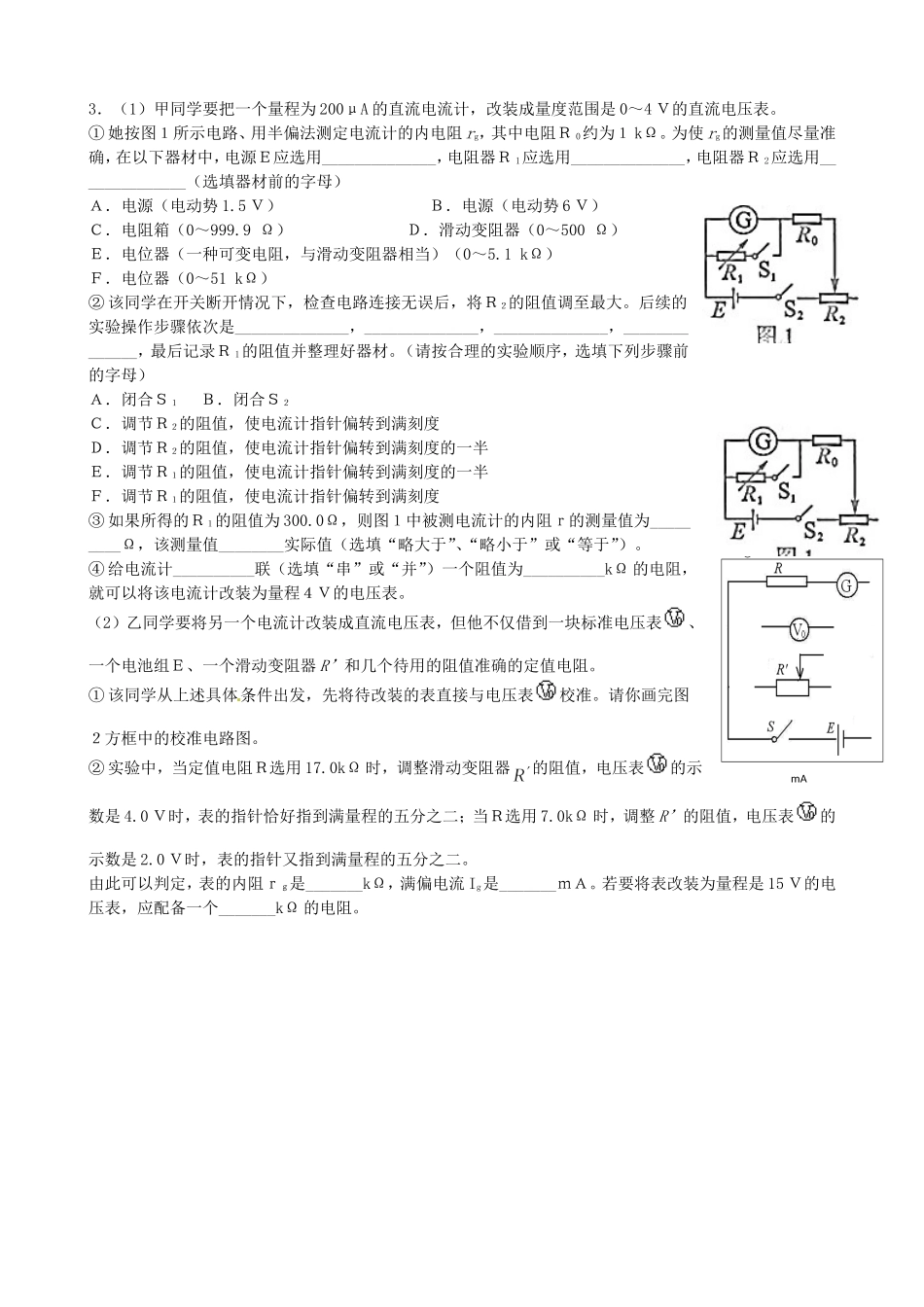

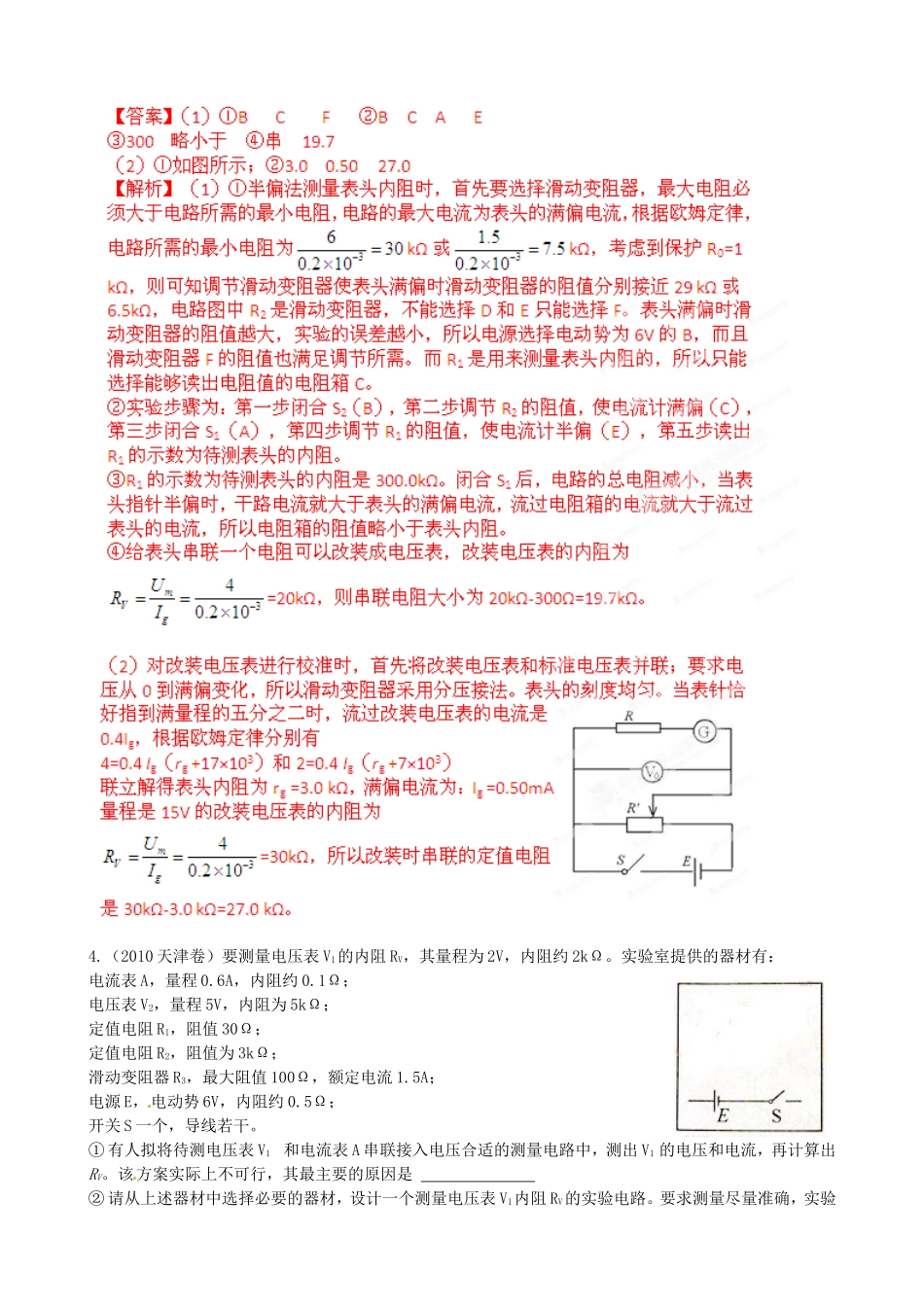

十年高考试题分类解析-物理④以I2为纵坐标,I1为横坐标,作出相应图线,如图所示。(4)根据I2-I1图线的斜率及定值电阻,写出待测电流表内阻的表达式。2.(2011·海南物理)图1是改装并校准电流表的电路图,已知表头μA的量程为Ig=600μA内阻为Rg。mA是标准电流表,要求改装后的电流表量程为I=60mA。完成下列填空。(1)图1中分流电阻RP的阻值应为___。(2)在电表表改装后的某次校准测量中,mA表的示数如图2所示,由此读出流过电流表μA的电流为_______mA。此时流过分流电阻RP的电流为_______mA(保留一位小数)3.(1)甲同学要把一个量程为200μA的直流电流计,改装成量度范围是0~4V的直流电压表。①她按图1所示电路、用半偏法测定电流计的内电阻rg,其中电阻R0约为1kΩ。为使rg的测量值尽量准确,在以下器材中,电源E应选用______________,电阻器R1应选用______________,电阻器R2应选用______________(选填器材前的字母)A.电源(电动势1.5V)B.电源(电动势6V)C.电阻箱(0~999.9Ω)D.滑动变阻器(0~500Ω)E.电位器(一种可变电阻,与滑动变阻器相当)(0~5.1kΩ)F.电位器(0~51kΩ)②该同学在开关断开情况下,检查电路连接无误后,将R2的阻值调至最大。后续的实验操作步骤依次是______________,______________,______________,______________,最后记录R1的阻值并整理好器材。(请按合理的实验顺序,选填下列步骤前的字母)A.闭合S1B.闭合S2C.调节R2的阻值,使电流计指针偏转到满刻度D.调节R2的阻值,使电流计指针偏转到满刻度的一半E.调节R1的阻值,使电流计指针偏转到满刻度的一半F.调节R1的阻值,使电流计指针偏转到满刻度③如果所得的R1的阻值为300.0Ω,则图1中被测电流计的内阻r的测量值为_________Ω,该测量值________实际值(选填“略大于”、“略小于”或“等于”)。④给电流计__________联(选填“串”或“并”)一个阻值为__________kΩ的电阻,就可以将该电流计改装为量程4V的电压表。(2)乙同学要将另一个电流计改装成直流电压表,但他不仅借到一块标准电压表、一个电池组E、一个滑动变阻器R’和几个待用的阻值准确的定值电阻。①该同学从上述具体条件出发,先将待改装的表直接与电压表校准。请你画完图2方框中的校准电路图。②实验中,当定值电阻R选用17.0kΩ时,调整滑动变阻器的阻值,电压表的示数是4.0V时,表的指针恰好指到满量程的五分之二;当R选用7.0kΩ时,调整R’的阻值,电压表的示数是2.0V时,表的指针又指到满量程的五分之二。由此可以判定,表的内阻rg是_______kΩ,满偏电流Ig是_______mA。若要将表改装为量程是15V的电压表,应配备一个_______kΩ的电阻。mA4.(2010天津卷)要测量电压表V1的内阻RV,其量程为2V,内阻约2kΩ。实验室提供的器材有:电流表A,量程0.6A,内阻约0.1Ω;电压表V2,量程5V,内阻为5kΩ;定值电阻R1,阻值30Ω;定值电阻R2,阻值为3kΩ;滑动变阻器R3,最大阻值100Ω,额定电流1.5A;电源E,电动势6V,内阻约0.5Ω;开关S一个,导线若干。①有人拟将待测电压表V1和电流表A串联接入电压合适的测量电路中,测出V1的电压和电流,再计算出RV。该方案实际上不可行,其最主要的原因是②请从上述器材中选择必要的器材,设计一个测量电压表V1内阻RV的实验电路。要求测量尽量准确,实验必须在同一电路中,且在不增减元件的条件下完成。试画出符合要求的实验电路图(图中电源与开关已连接好),并标出所选元件的相应字母代号:③由上问写出V1内阻RV的表达方式,说明式中各测量量的物理意义。5.(2008·海南物理)一毫安表头满偏电流为9.90mA,内阻约为300Ω.要求将此毫安表头改装成量程为1A的电流表,其电路原理如图所示.图中是量程为2A的标准电流表,R0为电阻箱,R为滑动变阻器,S为开关,E为电源.⑴完善下列实验步骤:①将虚线框内的实物图按电路原理图连线;②将滑动变阻器的滑动头调至端(填“a”或“b”),电阻箱R0的阻值调至零;③合上开关;④调节滑动变阻器的滑动头,增大回路中的电流,使标准电流表读数为1A;⑤调节电阻箱R0的阻值,...
