下水管线改造方案

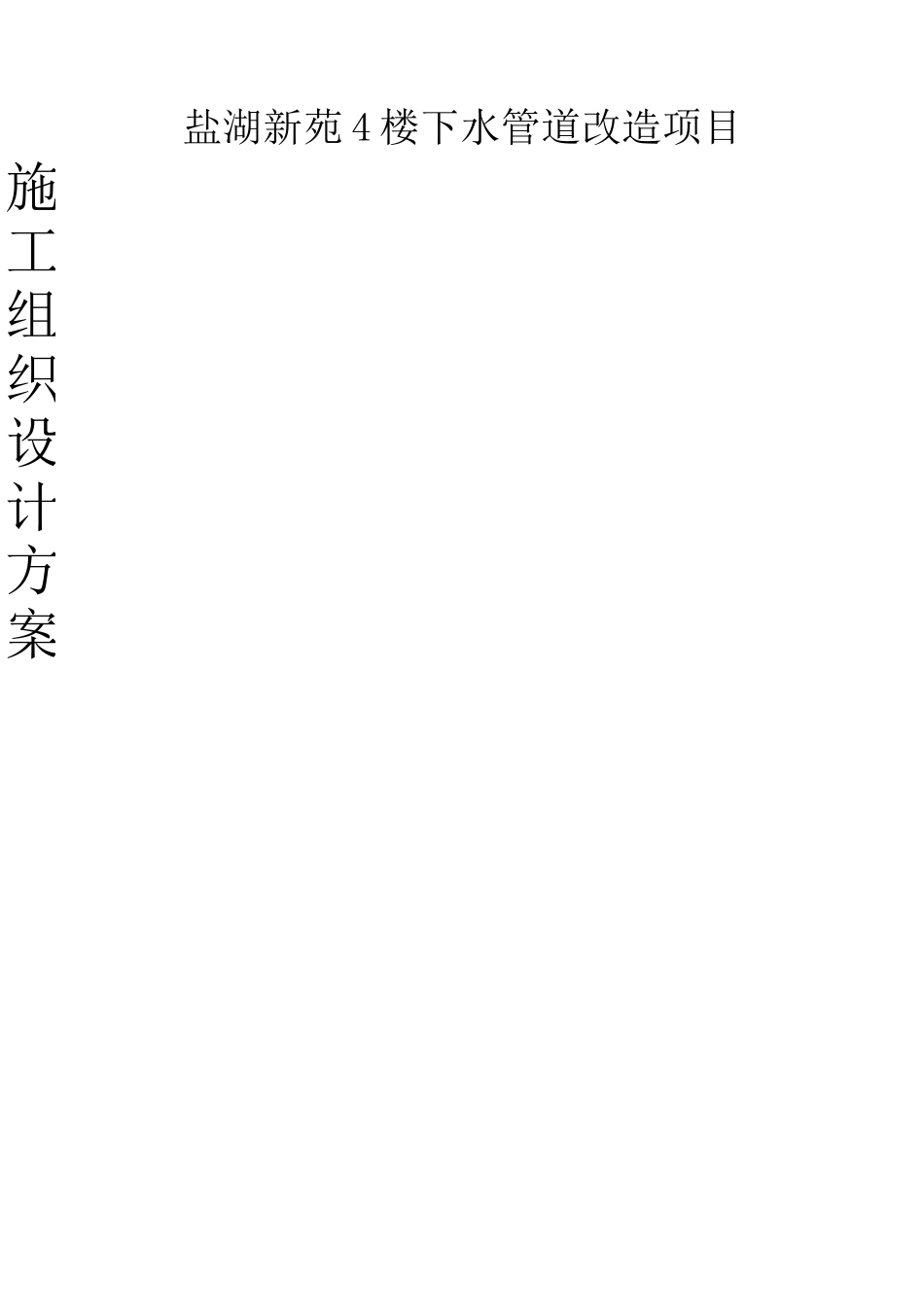

下水管线改造方案_第1页
1/10

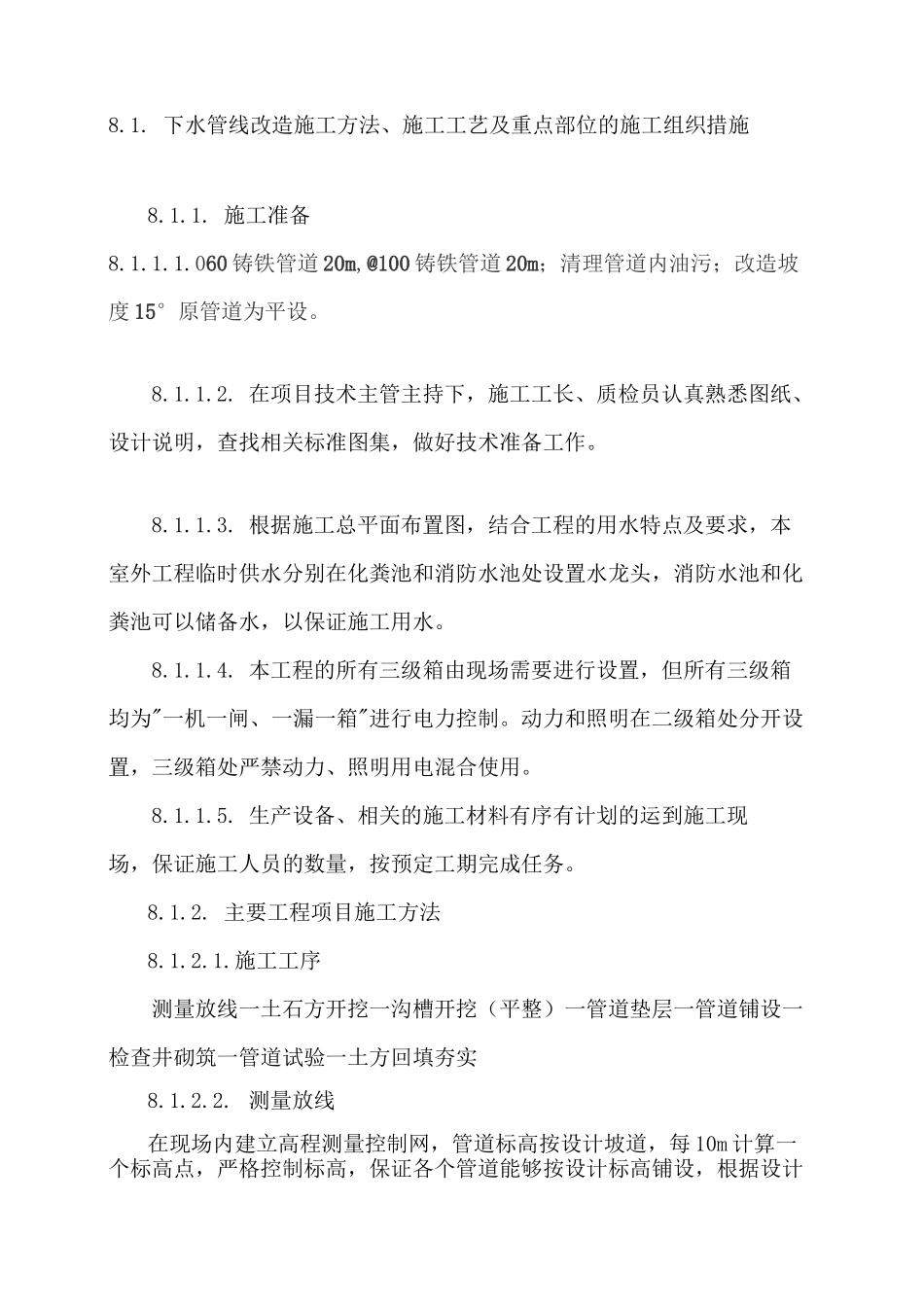

下水管线改造方案_第2页
2/10
下水管线改造方案_第3页
3/10
施工组织设计方案盐湖新苑 4 楼下水管道改造项目8.1. 下水管线改造施工方法、施工工艺及重点部位的施工组织措施8.1.1. 施工准备8.1.1.1.060 铸铁管道 20m,@100 铸铁管道 20m;清理管道内油污;改造坡度 15°原管道为平设。8.1.1.2. 在项目技术主管主持下,施工工长、质检员认真熟悉图纸、设计说明,查找相关标准图集,做好技术准备工作。8.1.1.3. 根据施工总平面布置图,结合工程的用水特点及要求,本室外工程临时供水分别在化粪池和消防水池处设置水龙头,消防水池和化粪池可以储备水,以保证施工用水。8.1.1.4. 本工程的所有三级箱由现场需要进行设置,但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。动力和照明在二级箱处分开设置,三级箱处严禁动力、照明用电混合使用。8.1.1.5. 生产设备、相关的施工材料有序有计划的运到施工现场,保证施工人员的数量,按预定工期完成任务。8.1.2. 主要工程项目施工方法8.1.2.1.施工工序测量放线一土石方开挖一沟槽开挖(平整)一管道垫层一管道铺设一检查井砌筑一管道试验一土方回填夯实8.1.2.2. 测量放线在现场内建立高程测量控制网,管道标高按设计坡道,每 10m 计算一个标高点,严格控制标高,保证各个管道能够按设计标高铺设,根据设计图纸检查井井号,放出管道中心线,根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线,以指导沟槽开挖施工。待沟槽开挖至设计高程时,采用坐标法放样。定出检查井中心位置,并用木桩做好标记;并在两侧增设保护桩,以便检查井施工及管道安装过程中进行复核。8.1.2.3. 沟槽开挖本工程下水管线采用钢筋混凝土管道,院内部分为机械开挖,院内最后一个检查井至市政污水井之间市政管道管线较多,采用人工开挖。开挖的时候槽底原状地基土不得扰动,机械开挖时槽底预留 200〜300mm 土层由人工开挖至设计高程,夯实整平,石方超挖的部分采用砂或细土回填,沟底整平夯实,然后按设计标高铺混凝土垫层,敷设管道。本设计为给出沟槽开挖宽度,按下面公式进行沟槽开挖B=D+2(b+b)012B――管道沟槽底部的开挖宽度(mm);D 管外径(mm);0b――管道一侧的工作面宽度(mm),可按下表选取;1b——有支撑要求时,管道一侧的支撑厚度,可取 150〜200mm;2管道一侧的工作面宽度管道的外径 D0管道一侧的工作面宽度 b(mm)1混凝土类管道金属类管道、化学建材管道DW500刚性接口4003000柔性接口300500VDW1000刚性接口5004000柔性接口4001000VDW1...
