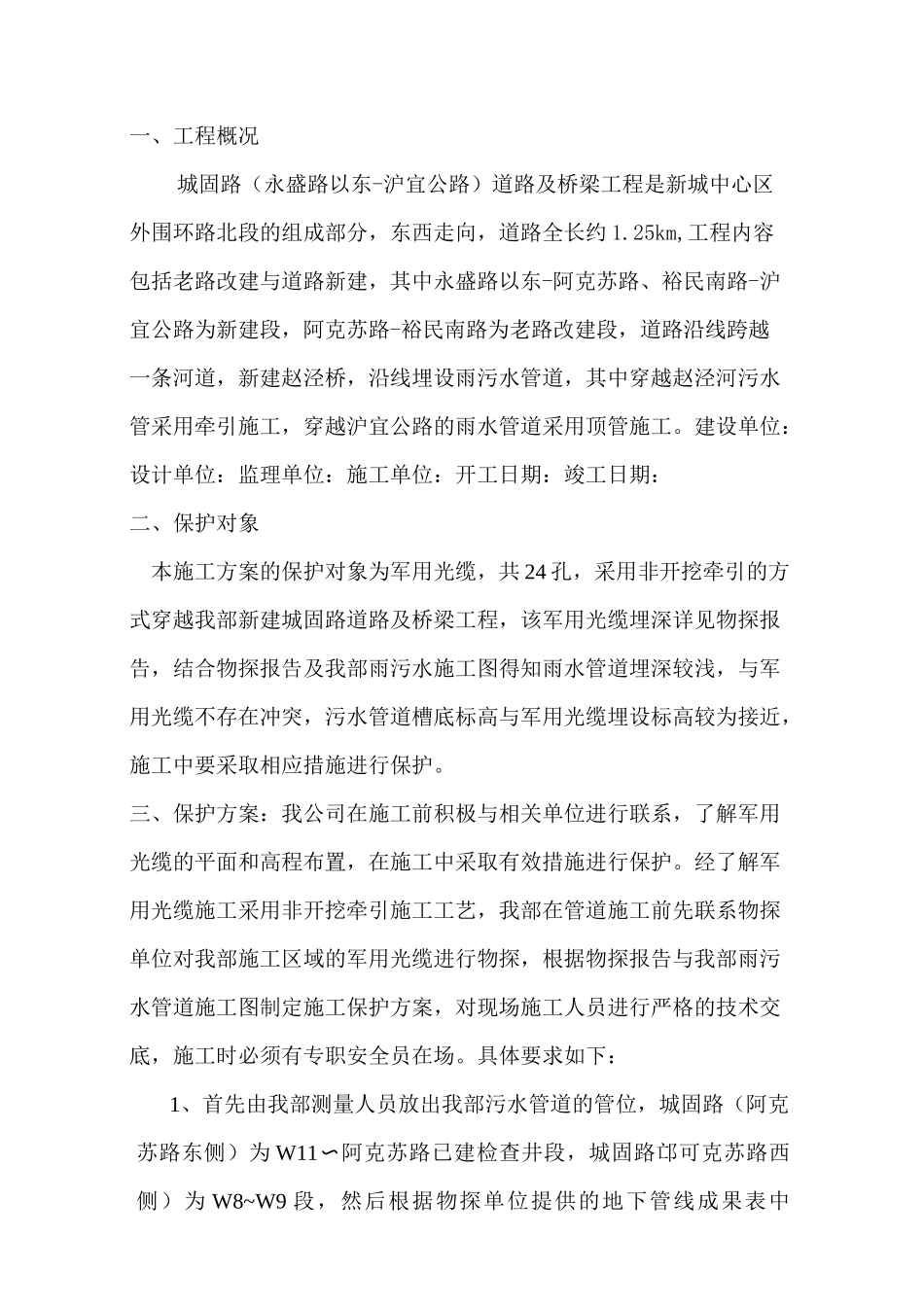

军用光缆保护方案一、工程概况 2二、保护对象 2三、保护方案：3四、管理人员网络图 4人员管理组织体系 4五、安全管理网络图：5安全管理组织体系 5六、机械设备、仪器及劳动力投入 5拟投入主要测量、试验仪器设备表 5主要机械、设备进场计划表 6劳动力及专业人员进场计划表 6一、工程概况城固路（永盛路以东-沪宜公路）道路及桥梁工程是新城中心区外围环路北段的组成部分，东西走向，道路全长约 1.25km,工程内容包括老路改建与道路新建，其中永盛路以东-阿克苏路、裕民南路-沪宜公路为新建段，阿克苏路-裕民南路为老路改建段，道路沿线跨越一条河道，新建赵泾桥，沿线埋设雨污水管道，其中穿越赵泾河污水管采用牵引施工，穿越沪宜公路的雨水管道采用顶管施工。建设单位：设计单位：监理单位：施工单位：开工日期：竣工日期：二、保护对象本施工方案的保护对象为军用光缆，共 24 孔，采用非开挖牵引的方式穿越我部新建城固路道路及桥梁工程，该军用光缆埋深详见物探报告，结合物探报告及我部雨污水施工图得知雨水管道埋深较浅，与军用光缆不存在冲突，污水管道槽底标高与军用光缆埋设标高较为接近，施工中要采取相应措施进行保护。三、保护方案：我公司在施工前积极与相关单位进行联系，了解军用光缆的平面和高程布置，在施工中采取有效措施进行保护。经了解军用光缆施工采用非开挖牵引施工工艺，我部在管道施工前先联系物探单位对我部施工区域的军用光缆进行物探，根据物探报告与我部雨污水管道施工图制定施工保护方案，对现场施工人员进行严格的技术交底，施工时必须有专职安全员在场。具体要求如下：1、首先由我部测量人员放出我部污水管道的管位，城固路（阿克苏路东侧）为 W11〜阿克苏路已建检查井段，城固路邙可克苏路西侧）为 W8~W9 段，然后根据物探单位提供的地下管线成果表中H1~H15 的坐标确定军用光缆的平面布置，结合物探报告及施工图可知道以下信息表管道段落管底标咼槽底标高备注W11〜已建井0.06〜0.00-0.11〜-0.17对应 H4〜H5W8~W90.04〜0.08-0.13〜-0.09对应 H10〜H11表二：军用光缆段落军用光缆管中标高备注H4~H5-0.577〜-0.78对应 W11~已建井H10~H11-0.528〜-0.414对应 W8~W9结合表一与表二可得出城固路（阿克苏路以东段）的军用光缆管中在待建污水管道下 40cm 左右，城固路邙可克苏路以西段）的军用光缆管中在待建污水管道下 30cm 左右2、在确定军用光缆位置及标高以后就是污水管道的开挖，由于本段污水...
