机械设计课程设计计算说明书VIP专享

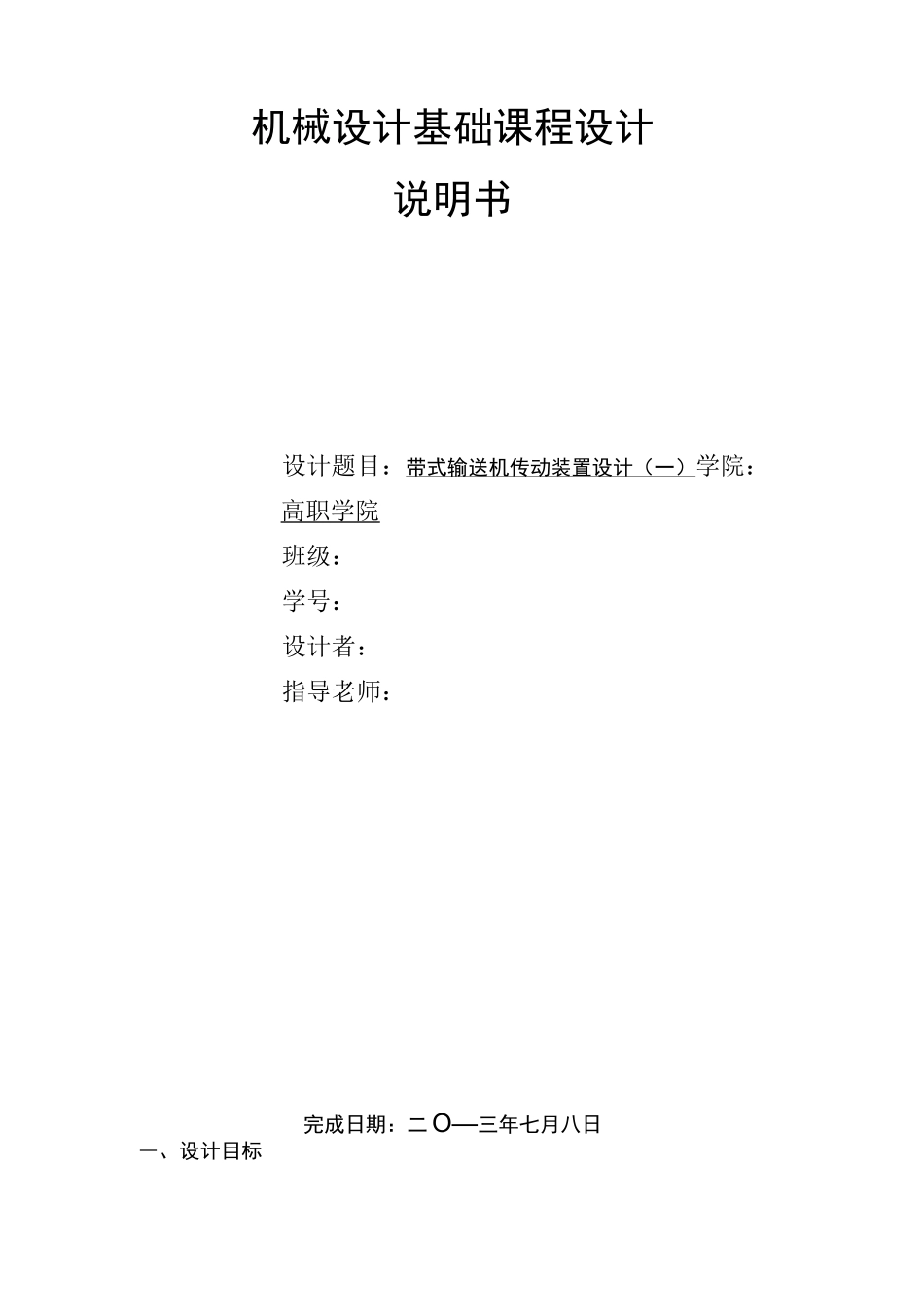

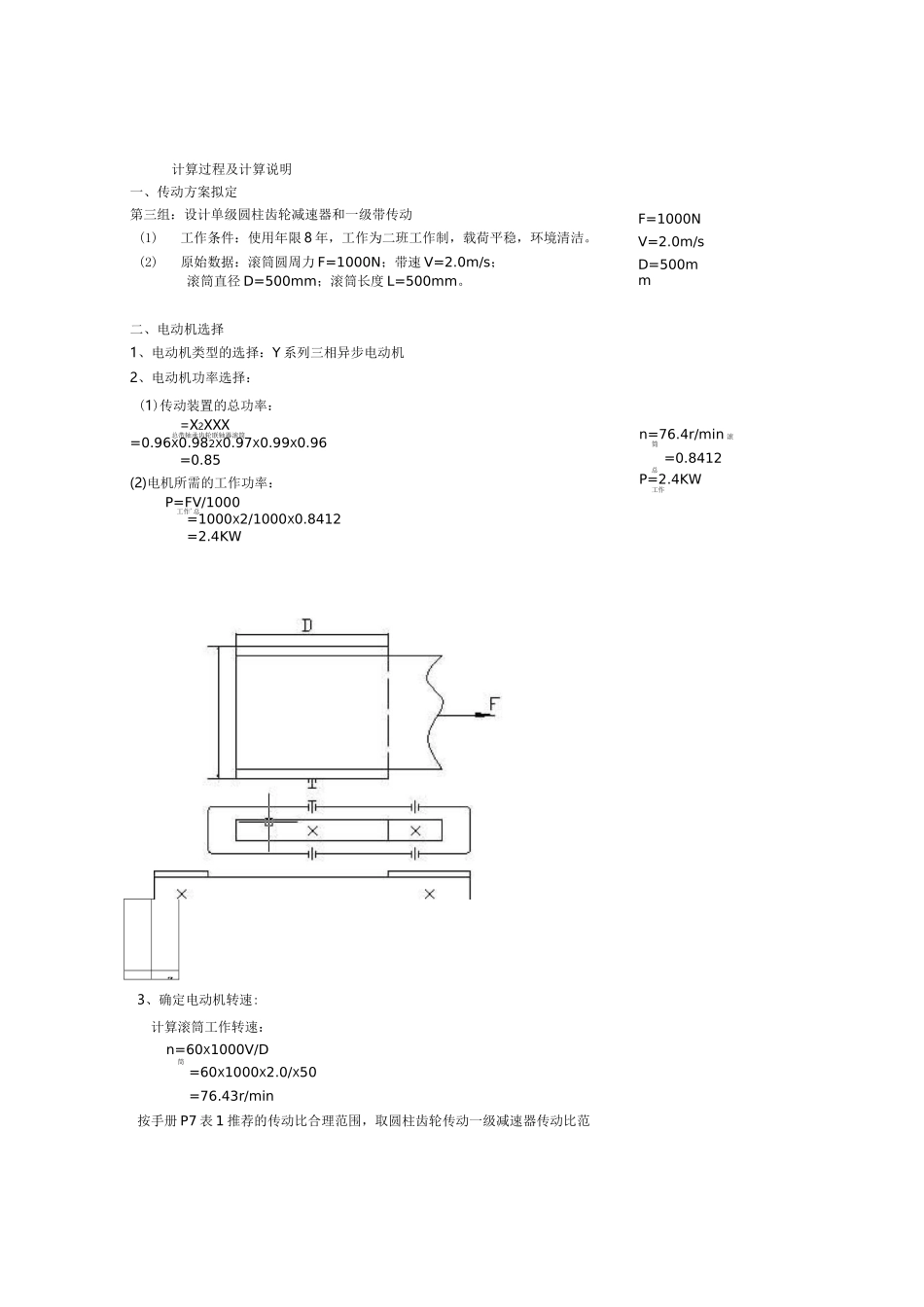

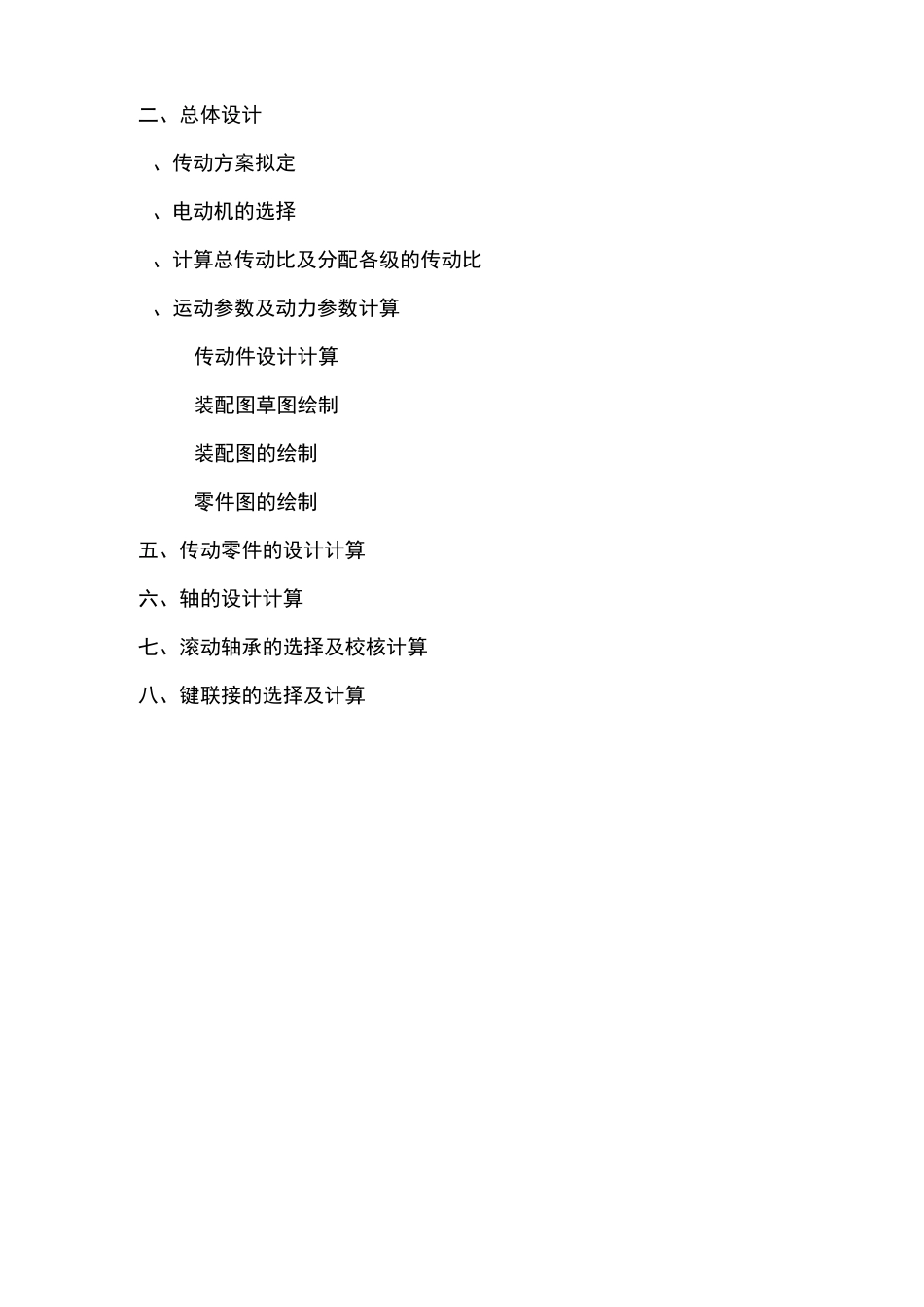

机械设计基础课程设计说明书设计题目：带式输送机传动装置设计（一）学院：高职学院班级：学号：设计者：指导老师：完成日期：二 O—三年七月八日―、设计目标二、总体设计、传动方案拟定、电动机的选择、计算总传动比及分配各级的传动比、运动参数及动力参数计算传动件设计计算装配图草图绘制装配图的绘制零件图的绘制五、传动零件的设计计算六、轴的设计计算七、滚动轴承的选择及校核计算八、键联接的选择及计算F=1000NV=2.0m/sD=500mmn=76.4r/min 滚筒=0.8412总P=2.4KW工作计算过程及计算说明一、传动方案拟定第三组：设计单级圆柱齿轮减速器和一级带传动(1)工作条件：使用年限 8 年，工作为二班工作制，载荷平稳，环境清洁。(2)原始数据：滚筒圆周力 F=1000N；带速 V=2.0m/s；滚筒直径 D=500mm；滚筒长度 L=500mm。二、电动机选择1、电动机类型的选择：Y 系列三相异步电动机2、电动机功率选择：(1)传动装置的总功率：=X2XXX总带轴承齿轮联轴器滚筒=0.96X0.982X0.97X0.99X0.96=0.85(2)电机所需的工作功率：P=FV/1000工作'总=1000X2/1000X0.8412=2.4KWz3、确定电动机转速:计算滚筒工作转速：n=60X1000V/D筒=60X1000X2.0/X50=76.43r/min按手册 P7 表 1 推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 I=3~6。取 V 带传动比 1“=2~4,则总传动比理时范围为 I=6~24。故电动机转速的可选范围为 nd=IaXn=(6~24)x76.43=459~1834r/min筒符合这一范围的同步转速有 750、1000、和 1500r/min。根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：如指导书 P15 页第一表。综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比,可见第 2 方案比较适合，则选 n=1000r/min。4、确定电动机型号根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为 Y132S-6。其主要性能：额定功率：3KW，满载转速 960r/min，额定转矩 2.0。质量 63kg。三、计算总传动比及分配各级的伟动比1、总传动比：i=n/n=960/76.4=12.57总电动筒2、分配各级伟动比(1)据指导书 P7 表 1,取齿轮 L=6(单级减速器 i=3~6 合理)齿轮(2)Vi=ixI 带总齿轮.•.i=i/i=12.57/6=2.095带总'齿轮四、运动参数及动力参数计算1、计算各轴转速(r/min)n】=n 电机=960r/minnII=nI/i 带=960/2.095=458.2(r/min)nIII=nII/i 齿轮=458.2/6=76.4(r/min)2、计算各轴的功率(KW)PT=P=2.4KWI 工作PII=PIx=...
