楼板,裂缝处理方案

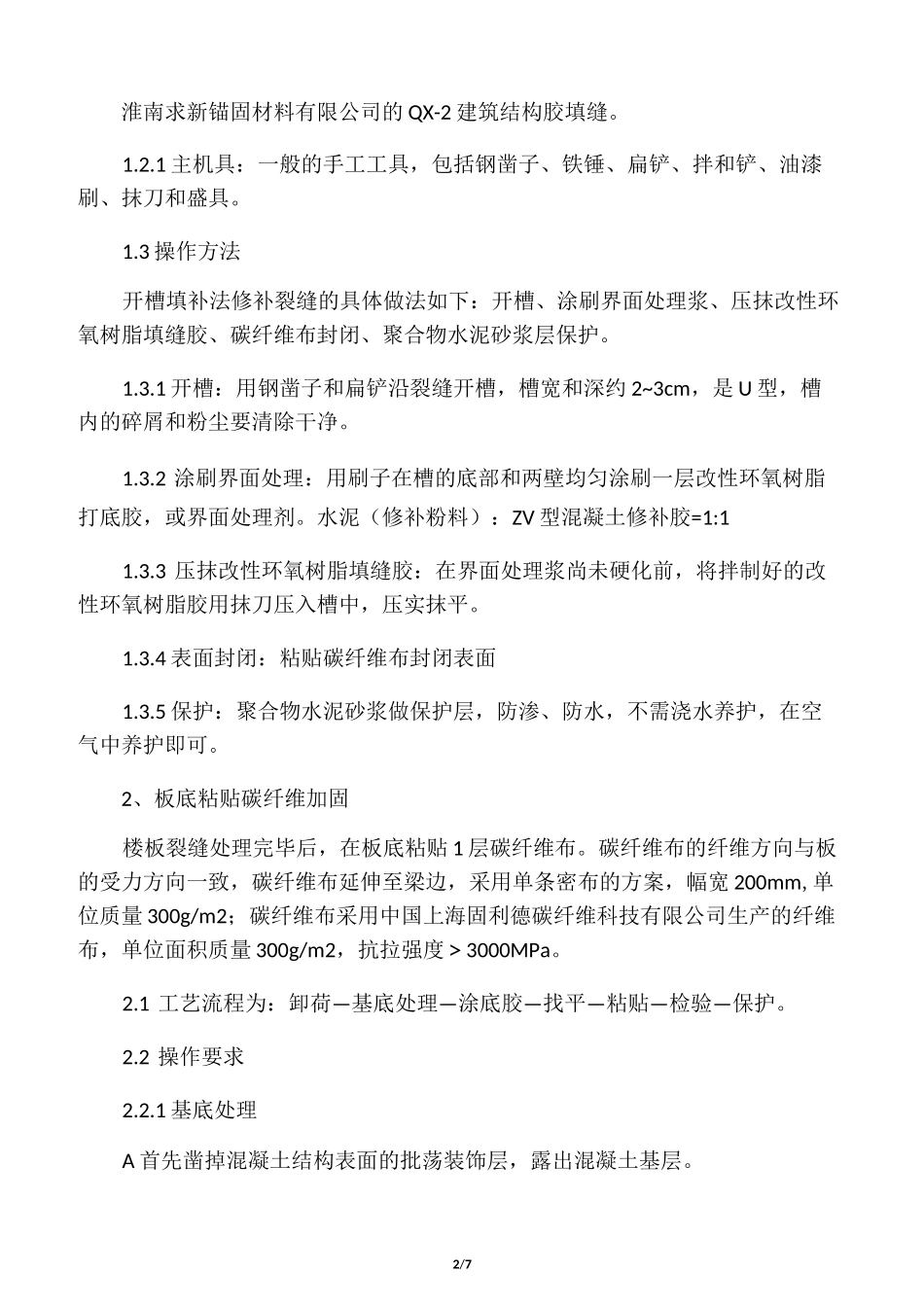

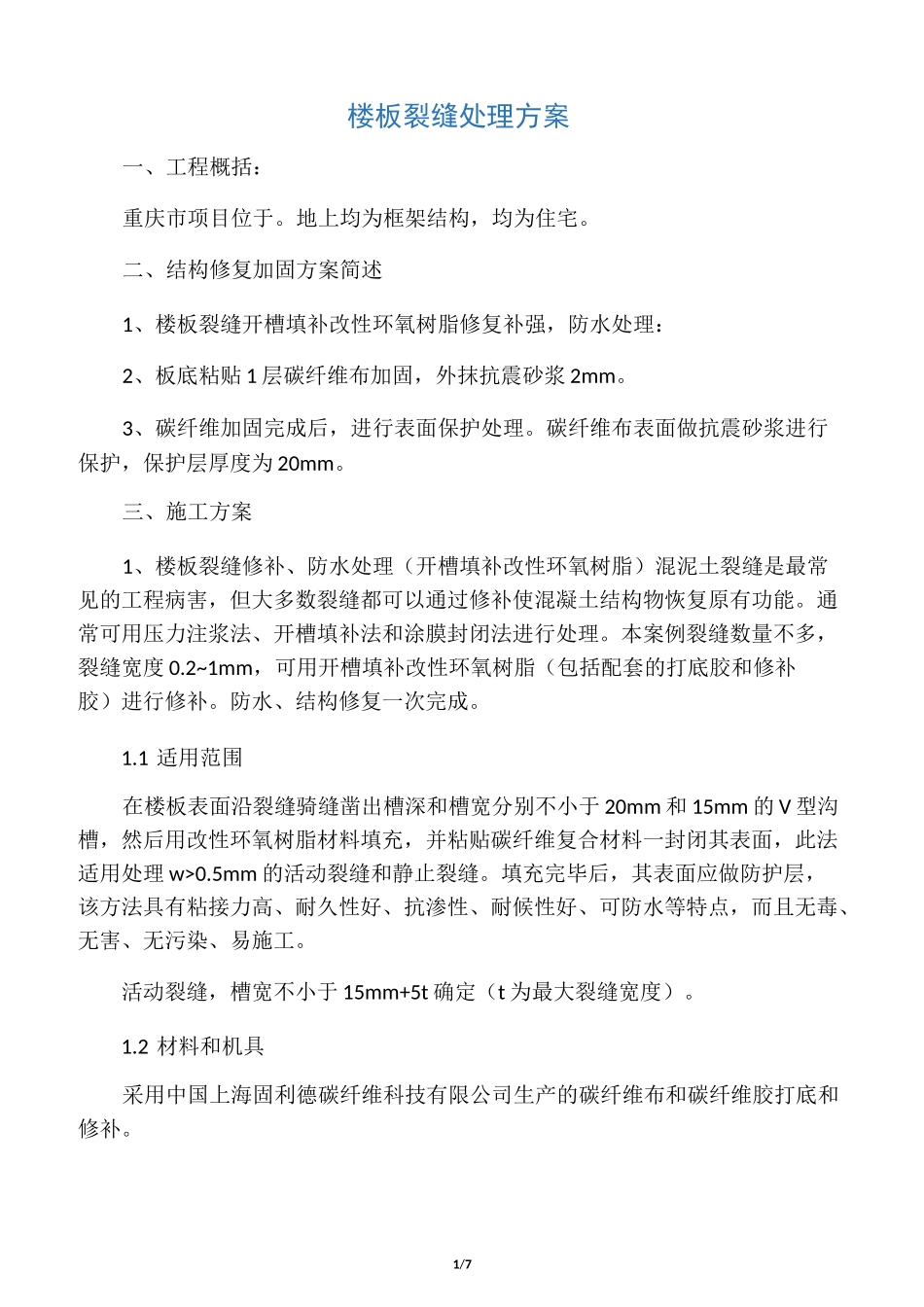

1/7楼板裂缝处理方案一、工程概括：重庆市项目位于。地上均为框架结构，均为住宅。二、结构修复加固方案简述1、楼板裂缝开槽填补改性环氧树脂修复补强，防水处理：2、板底粘贴 1 层碳纤维布加固，外抹抗震砂浆 2mm。3、碳纤维加固完成后，进行表面保护处理。碳纤维布表面做抗震砂浆进行保护，保护层厚度为 20mm。三、施工方案1、楼板裂缝修补、防水处理（开槽填补改性环氧树脂）混泥土裂缝是最常见的工程病害，但大多数裂缝都可以通过修补使混凝土结构物恢复原有功能。通常可用压力注浆法、开槽填补法和涂膜封闭法进行处理。本案例裂缝数量不多，裂缝宽度 0.2~1mm，可用开槽填补改性环氧树脂（包括配套的打底胶和修补胶）进行修补。防水、结构修复一次完成。1.1 适用范围在楼板表面沿裂缝骑缝凿出槽深和槽宽分别不小于 20mm 和 15mm 的 V 型沟槽，然后用改性环氧树脂材料填充，并粘贴碳纤维复合材料一封闭其表面，此法适用处理 w>0.5mm 的活动裂缝和静止裂缝。填充完毕后，其表面应做防护层，该方法具有粘接力高、耐久性好、抗渗性、耐候性好、可防水等特点，而且无毒、无害、无污染、易施工。活动裂缝，槽宽不小于 15mm+5t 确定（t 为最大裂缝宽度）。1.2 材料和机具采用中国上海固利德碳纤维科技有限公司生产的碳纤维布和碳纤维胶打底和修补。2/7淮南求新锚固材料有限公司的 QX-2 建筑结构胶填缝。1.2.1 主机具：一般的手工工具，包括钢凿子、铁锤、扁铲、拌和铲、油漆刷、抹刀和盛具。1.3 操作方法开槽填补法修补裂缝的具体做法如下：开槽、涂刷界面处理浆、压抹改性环氧树脂填缝胶、碳纤维布封闭、聚合物水泥砂浆层保护。1.3.1 开槽：用钢凿子和扁铲沿裂缝开槽，槽宽和深约 2~3cm，是 U 型，槽内的碎屑和粉尘要清除干净。1.3.2 涂刷界面处理：用刷子在槽的底部和两壁均匀涂刷一层改性环氧树脂打底胶，或界面处理剂。水泥（修补粉料）：ZV 型混凝土修补胶=1:11.3.3 压抹改性环氧树脂填缝胶：在界面处理浆尚未硬化前，将拌制好的改性环氧树脂胶用抹刀压入槽中，压实抹平。1.3.4 表面封闭：粘贴碳纤维布封闭表面1.3.5 保护：聚合物水泥砂浆做保护层，防渗、防水，不需浇水养护，在空气中养护即可。2、板底粘贴碳纤维加固楼板裂缝处理完毕后，在板底粘贴 1 层碳纤维布。碳纤维布的纤维方向与板的受力方向一致，碳纤维布延伸至梁边，采用单条密布的方案，幅宽 200mm,单位质量 300g/m2；碳纤维布采用中国上海固利...
