吸收塔内部件安装施工方案

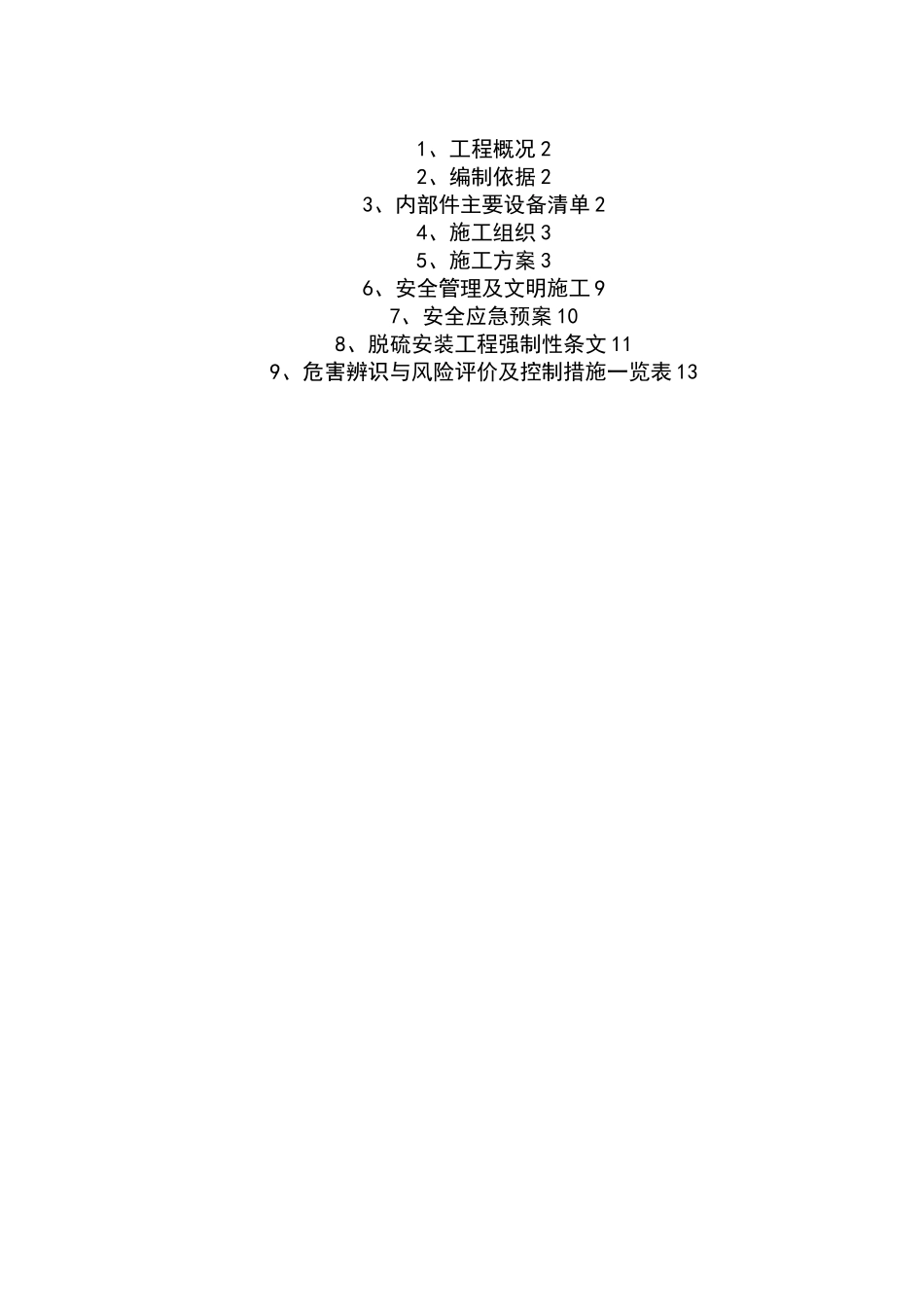

华能罗源电厂一期新建 2*660MW 超超临界机组烟气脱硫工程#1 吸收塔内部件安装施工方案版本/修改Revision编写/修改Redactedby审核Reviewedby批准Releasedby福建龙净环保股份有限公司版权所有 COPYRIGHT页数 PAGE 共 15 页1、工程概况 22、编制依据 23、内部件主要设备清单 24、施工组织 35、施工方案 36、安全管理及文明施工 97、安全应急预案 108、脱硫安装工程强制性条文 119、危害辨识与风险评价及控制措施一览表 131、工程概况华能罗源电厂一期 2X660MW 高效超超临界燃煤发电机组烟气脱硫工程，采用石灰石一石膏湿法烟气脱硫工艺，一炉一塔布置。吸收塔总高度约 50m（含锥体），四层逆流喷淋，三级除雾，不设 GGH，不设旁路烟道，不设脱硫增压风机。吸收塔出口 SO2 排放浓度不大于 35mg/Nm3,对应脱硫效率%，脱硫装置可用率为 100%。2、编制依据序号名称标准号1火电厂烟气脱硫吸收塔施工及验收规程DLT5418-20092电力建设施工质量验收及评价规程（第 2 部分锅炉机组）DL/3电力建设施工技术规范（第 2 部分锅炉机组）DL/4电力建设安全工程规程第一部分火力发电5火力发电厂焊接技术规程DL/T869-20126建筑机械使用安全技术规程JGJ33-20127火力发电厂异种钢焊接技术规程DL/T752-20108电力建设施工质量验收及评价规程第 7 部分：焊接DL/9紧固件螺栓、螺钉、螺柱和螺母通用技术条件GB/T16938-200810未涂覆过的钢材表面和全面清除原有图层后的钢材表面的锈蚀等级和处理等级GB/11已批准的华能罗源电厂 2X660MW 机组烟气脱硫工程施工组织总设计12已审核的华能罗源电厂 2X660MW 机组烟气脱硫工程施工图14已批准的#1 吸收塔施工方案3、内部件主要设备清单内部件名称标咼规格型号数量备注除雾器三级除雾1 套喷淋主管+①10202 根+++喷淋支官4 套多孔分布器装置+1 套材质合金氧化空气管+①219X5材质 2205脉冲悬浮管+1 套材质 FRP滤网+1 套材质合金4、施工组织施工组织机构职责现场管理人员全面负责工地的工程管理工作，贯彻落实各项管理制度。专职工程师在技术上对施工质量负责，解决施工中出现的技术问题，参加重要工序验收编写施工方案和技术措施。5、施工方案吸收塔内件安装前的准备安装前各有关责任人及施工人员，应先熟悉施工图、规范及有关技术文件，在此基础上参加图纸会审并做好记录，会审后向施工班组进行技术交底。吸收塔内件运到现场后进行外观检查，主要内容为：（1）检查是否有损伤、是否缺少零部件；...
