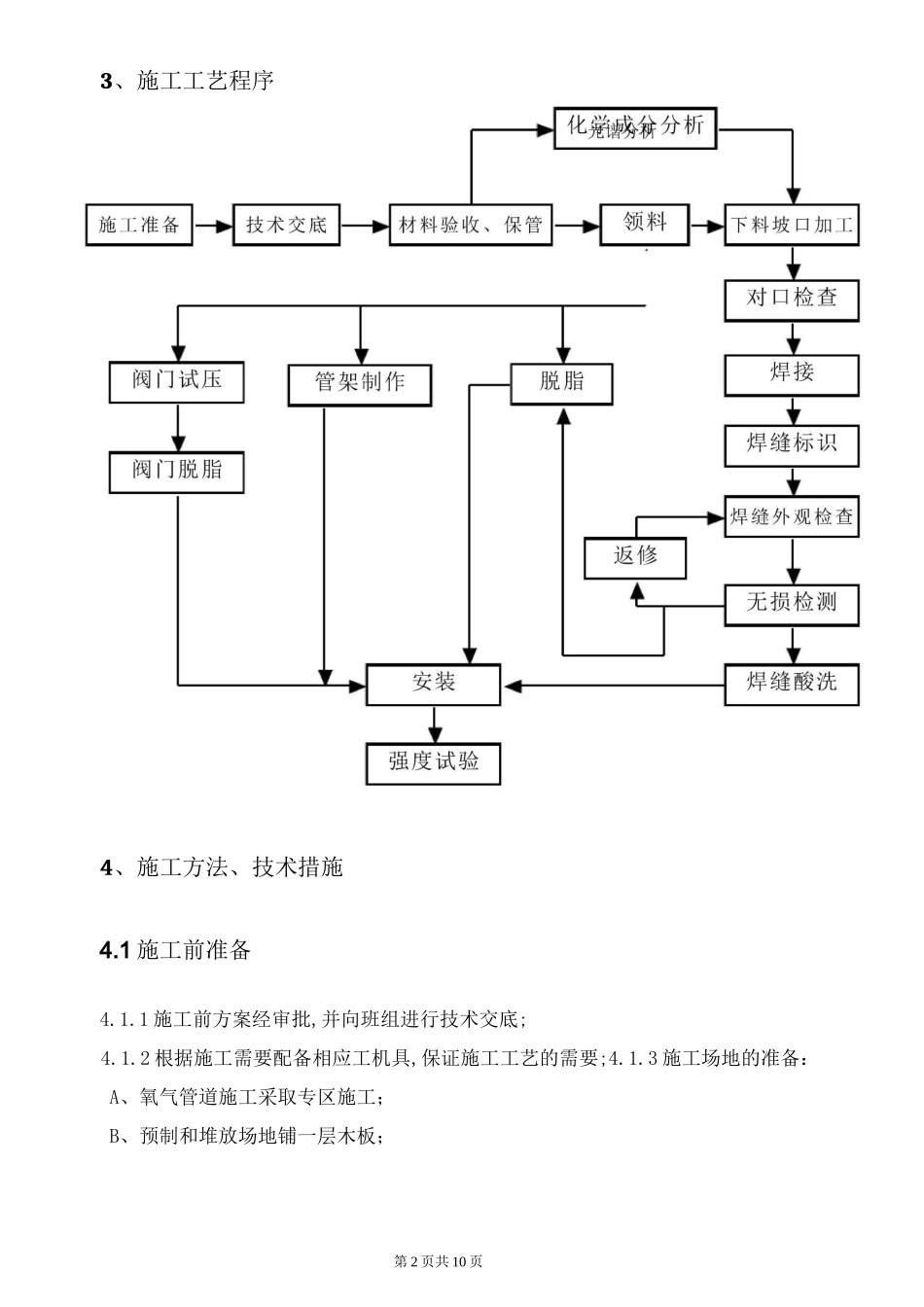

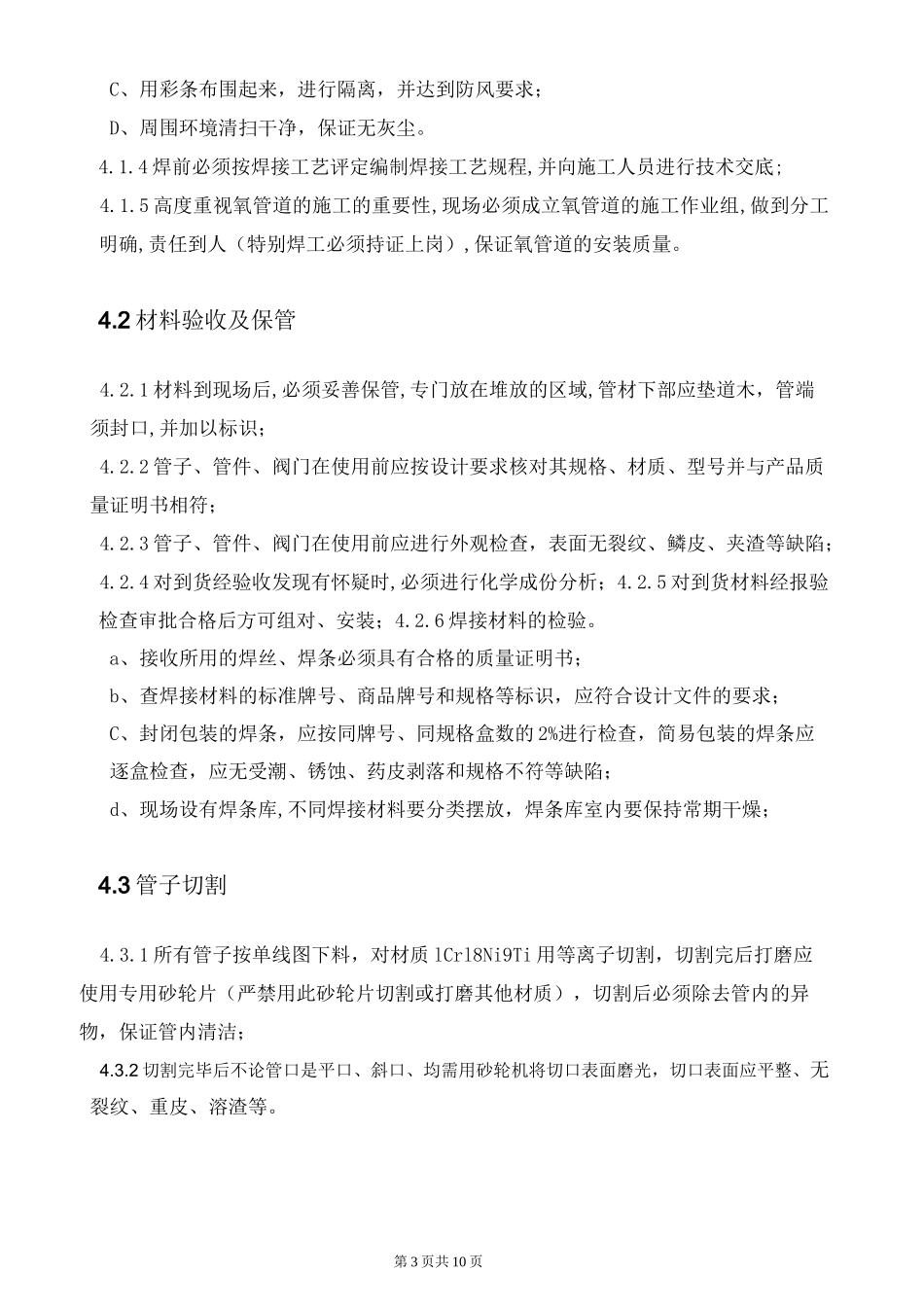

第 1 页共 10 页不锈钢氧气管道安装作业流程1 施工特点1.1 氧气管道内壁质量要求严格，必须保持内壁光滑清洁，特别是里口焊缝要求无焊瘤、无焊渣、无油脂等，施工作业组在对口及焊接中应高度重视，保证氧气管道安装的特殊要求,焊接必须经射线探伤无损检测；1.2 框架内的氧气管道均布置在框架内比较高的平台上,高空风大,给焊接带来困难,必要时，焊接需搭设防风棚;1.3 管道调节阀组多,试压、吹扫时需制作调节阀临时短节,给试压、吹扫工作带来一定的难度;1.4 氧气管道与氧气连接的氮气管道内部要求平滑，清洁度要求高，需脱脂处理；1.5 施工作业人员必须高度重视氧气管道的施工质量,在过程中严格按氧气管道具体施工要求去做,确保其施工质量,保证今后氧管道的安全投入运行。2、编制依据2.1 施工图纸2.2《工业管道工程施工及验收规范》GB50235-20102.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-20112.6《氧气站设计规范》GB50030-20072.7《氧气及相关气体安全技术规程》GB16912-20082.8《脱脂工程施工及验收规范》HG20202-20142.9 相关焊接工艺评定第 2 页共 10 页3、施工工艺程序4、施工方法、技术措施4.1 施工前准备4.1.1 施工前方案经审批,并向班组进行技术交底;4.1.2 根据施工需要配备相应工机具,保证施工工艺的需要;4.1.3 施工场地的准备：A、氧气管道施工采取专区施工；B、预制和堆放场地铺一层木板；第 3 页共 10 页C、用彩条布围起来，进行隔离，并达到防风要求；D、周围环境清扫干净，保证无灰尘。4.1.4 焊前必须按焊接工艺评定编制焊接工艺规程,并向施工人员进行技术交底;4.1.5 高度重视氧管道的施工的重要性,现场必须成立氧管道的施工作业组,做到分工明确,责任到人（特别焊工必须持证上岗）,保证氧管道的安装质量。4.2 材料验收及保管4.2.1 材料到现场后,必须妥善保管,专门放在堆放的区域,管材下部应垫道木，管端须封口,并加以标识；4.2.2 管子、管件、阀门在使用前应按设计要求核对其规格、材质、型号并与产品质量证明书相符；4.2.3 管子、管件、阀门在使用前应进行外观检查，表面无裂纹、鳞皮、夹渣等缺陷；4.2.4 对到货经验收发现有怀疑时,必须进行化学成份分析；4.2.5 对到货材料经报验检查审批合格后方可组对、安装；4.2.6 焊接材料的检验。a、接收所用的焊丝、焊条必须具有合格的质量证明书；b、查焊接材料的标准牌号、商品牌号和规格等标识，应符合设计文件的要求；C、封闭包装的焊条，...
