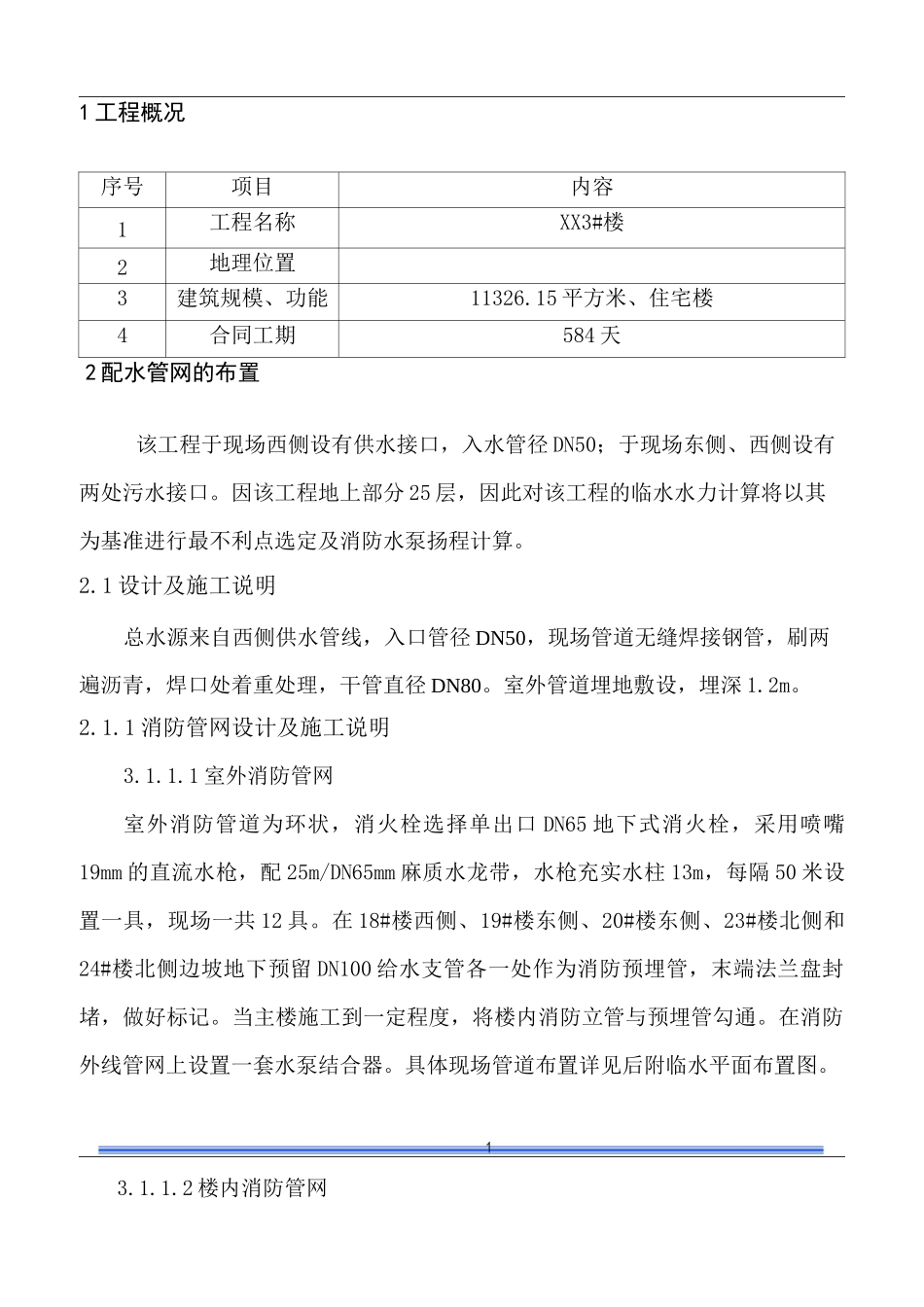

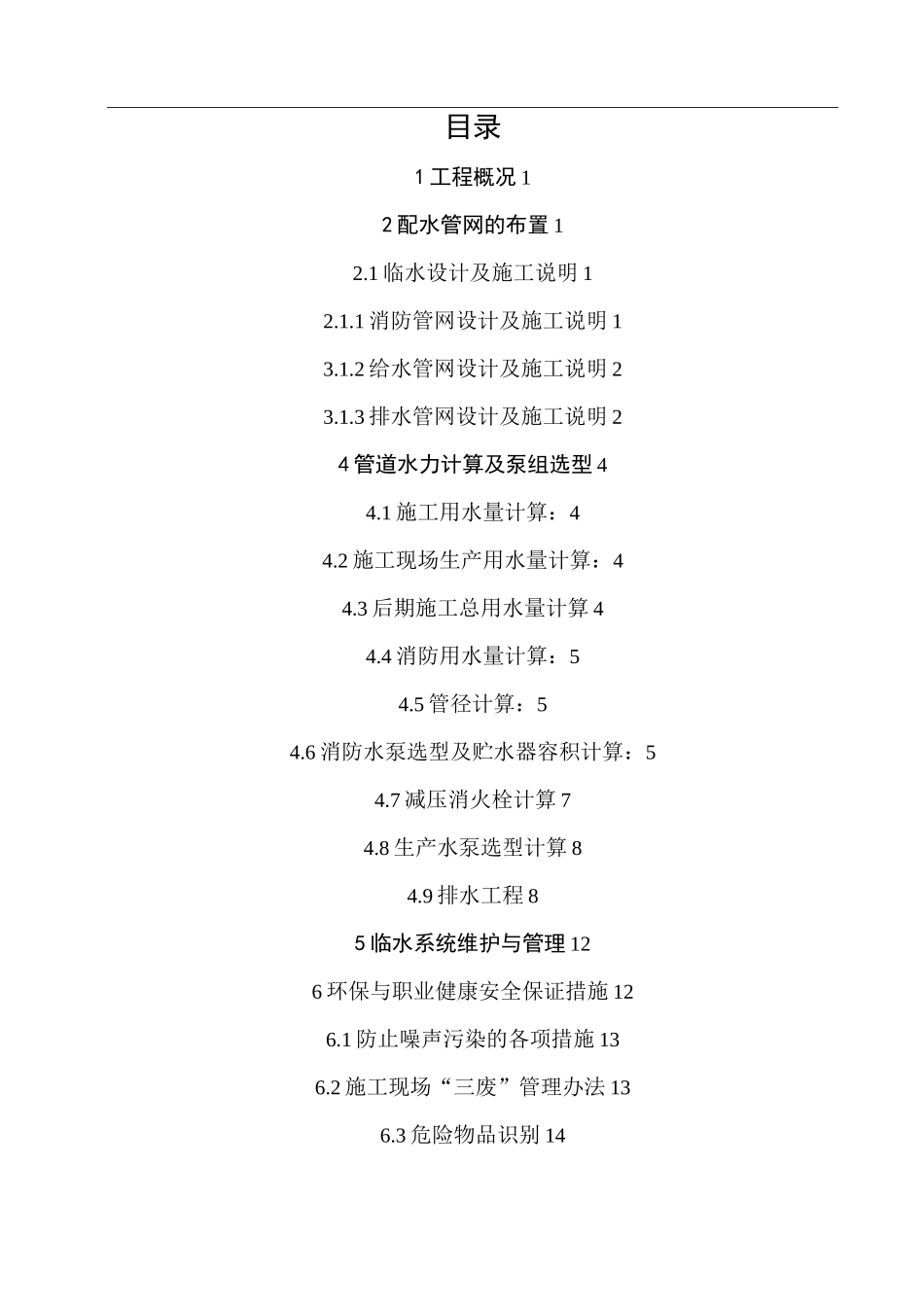

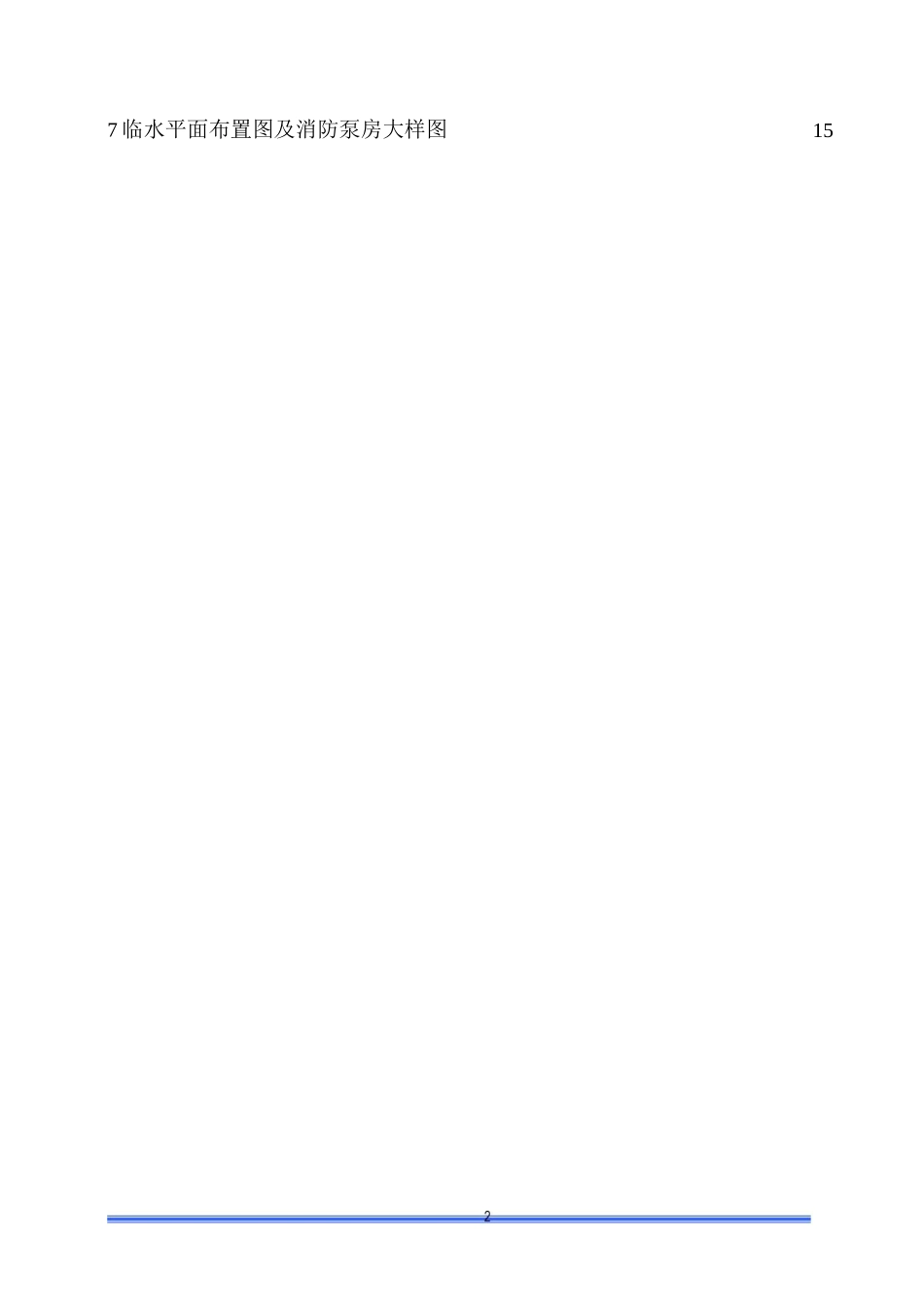

目录1 工程概况 12 配水管网的布置 12.1 临水设计及施工说明 12.1.1 消防管网设计及施工说明 13.1.2 给水管网设计及施工说明 23.1.3 排水管网设计及施工说明 24 管道水力计算及泵组选型 44.1 施工用水量计算：44.2 施工现场生产用水量计算：44.3 后期施工总用水量计算 44.4 消防用水量计算：54.5 管径计算：54.6 消防水泵选型及贮水器容积计算：54.7 减压消火栓计算 74.8 生产水泵选型计算 84.9 排水工程 85 临水系统维护与管理 126 环保与职业健康安全保证措施 126.1 防止噪声污染的各项措施 136.2 施工现场“三废”管理办法 136.3 危险物品识别 147 临水平面布置图及消防泵房大样图151 工程概况序号项目内容1工程名称XX3#楼2地理位置3建筑规模、功能11326.15 平方米、住宅楼4合同工期584 天2 配水管网的布置该工程于现场西侧设有供水接口，入水管径 DN50；于现场东侧、西侧设有两处污水接口。因该工程地上部分 25 层，因此对该工程的临水水力计算将以其为基准进行最不利点选定及消防水泵扬程计算。2.1 设计及施工说明总水源来自西侧供水管线，入口管径 DN50，现场管道无缝焊接钢管，刷两遍沥青，焊口处着重处理，干管直径 DN80。室外管道埋地敷设，埋深 1.2m。2.1.1 消防管网设计及施工说明3.1.1.1 室外消防管网室外消防管道为环状，消火栓选择单出口 DN65 地下式消火栓，采用喷嘴19mm 的直流水枪，配 25m/DN65mm 麻质水龙带，水枪充实水柱 13m，每隔 50 米设置一具，现场一共 12 具。在 18#楼西侧、19#楼东侧、20#楼东侧、23#楼北侧和24#楼北侧边坡地下预留 DN100 给水支管各一处作为消防预埋管，末端法兰盘封堵，做好标记。当主楼施工到一定程度，将楼内消防立管与预埋管勾通。在消防外线管网上设置一套水泵结合器。具体现场管道布置详见后附临水平面布置图。3.1.1.2 楼内消防管网楼内设置一根 DN100 的消防立管，每层设置一个直径 65mm 的单出口消火栓,同样配置喷嘴 19mm 的直流水枪，25m/DN65mm 消防水带，水枪充实水柱 10m。3.1.1.3 消防泵房在水源旁边设置消防兼给水泵房，内设消防及生产水池、消防/生产水泵。消防水泵选型为 80BLX7 定频泵组：Q=15L/s,H=140m,N=37KW。生产水泵选 bb型为 60BLX7 变频泵组：Q=5〜7L/s,H=98〜130m,N=18.5KW。为便于稳压，bb泵房内设置气压罐。消防水池容积 54m3.3.1.2 给水管网设计及施工说明3.1.2.1 室外给水管网室外...
