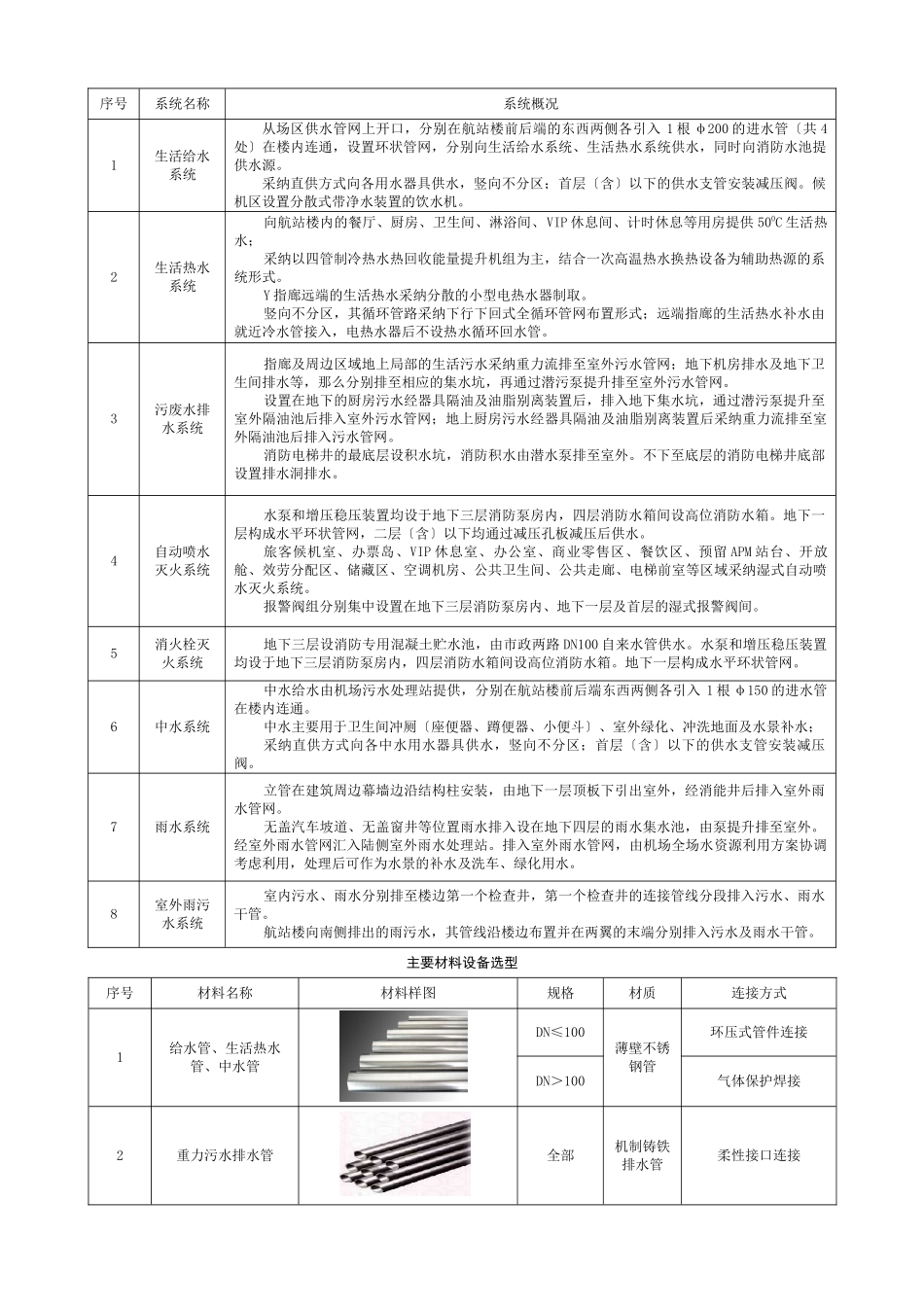

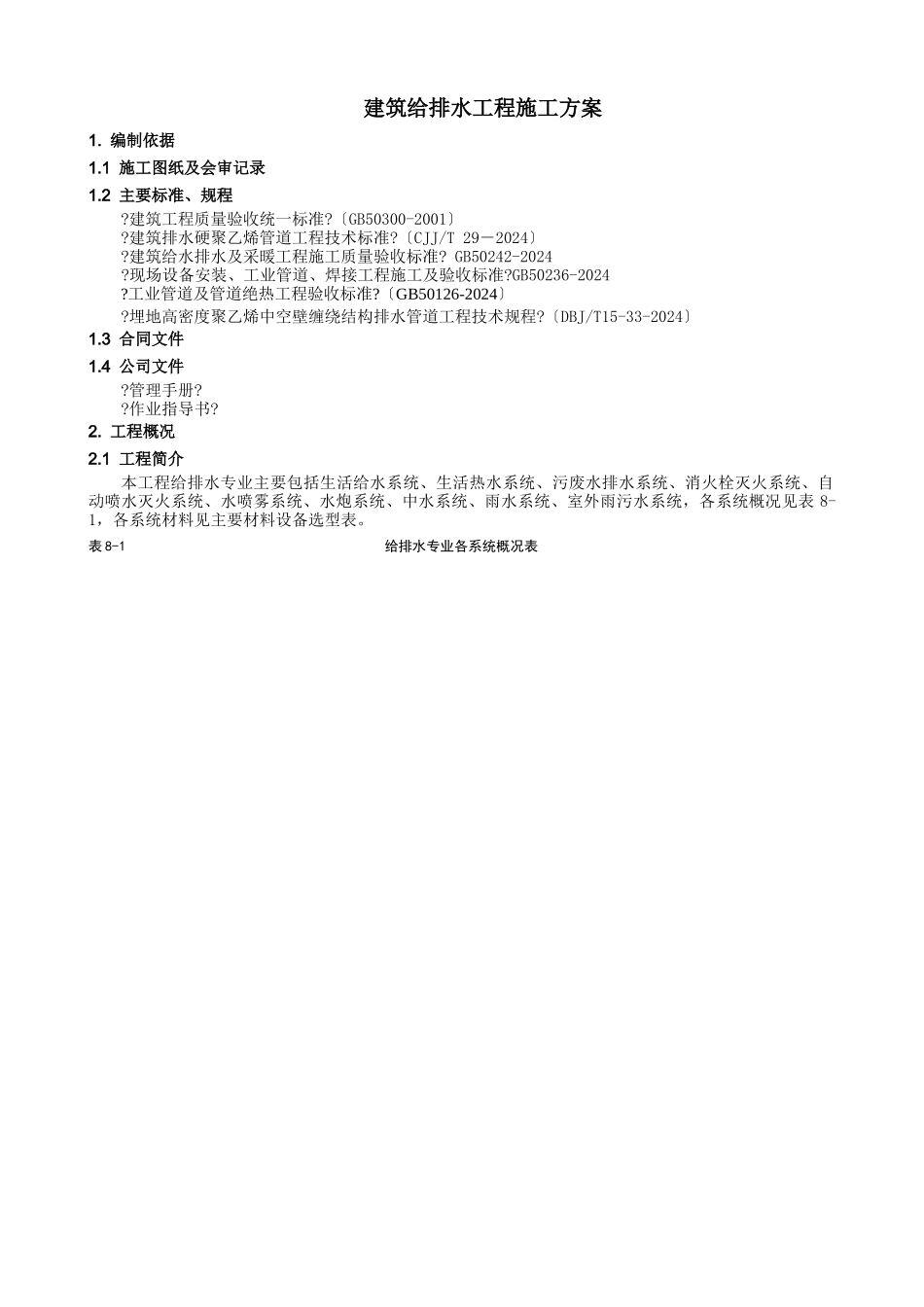

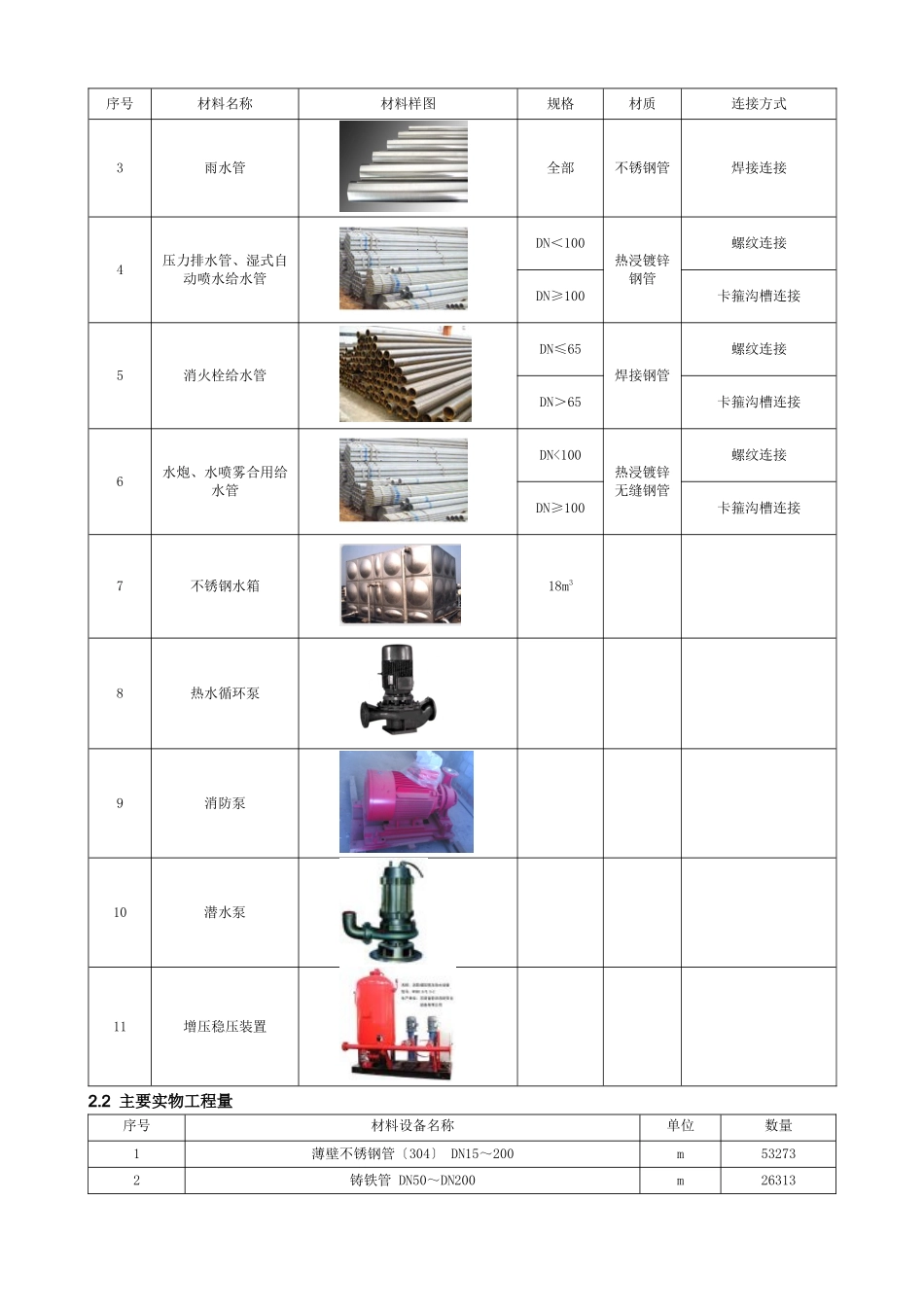

建筑给排水工程施工方案1. 编制依据1.1 施工图纸及会审记录 1.2 主要标准、规程 ?建筑工程质量验收统一标准?〔GB50300-2001〕?建筑排水硬聚乙烯管道工程技术标准?〔CJJ/T 29－2024〕?建筑给水排水及采暖工程施工质量验收标准? GB50242-2024 ?现场设备安装、工业管道、焊接工程施工及验收标准?GB50236-2024?工业管道及管道绝热工程验收标准?〔GB50126-2024〕?埋地高密度聚乙烯中空壁缠绕结构排水管道工程技术规程?〔DBJ/T15-33-2024〕1.3 合同文件1.4 公司文件?管理手册??作业指导书?2. 工程概况2.1 工程简介本工程给排水专业主要包括生活给水系统、生活热水系统、污废水排水系统、消火栓灭火系统、自动喷水灭火系统、水喷雾系统、水炮系统、中水系统、雨水系统、室外雨污水系统，各系统概况见表 8-1，各系统材料见主要材料设备选型表。表 8-1 给排水专业各系统概况表序号系统名称系统概况1生活给水系统从场区供水管网上开口，分别在航站楼前后端的东西两侧各引入 1 根 φ200 的进水管〔共 4处〕在楼内连通，设置环状管网，分别向生活给水系统、生活热水系统供水，同时向消防水池提供水源。采纳直供方式向各用水器具供水，竖向不分区；首层〔含〕以下的供水支管安装减压阀。候机区设置分散式带净水装置的饮水机。2生活热水系统向航站楼内的餐厅、厨房、卫生间、淋浴间、VIP 休息间、计时休息等用房提供 500C 生活热水；采纳以四管制冷热水热回收能量提升机组为主，结合一次高温热水换热设备为辅助热源的系统形式。Y 指廊远端的生活热水采纳分散的小型电热水器制取。竖向不分区，其循环管路采纳下行下回式全循环管网布置形式；远端指廊的生活热水补水由就近冷水管接入，电热水器后不设热水循环回水管。3污废水排水系统指廊及周边区域地上局部的生活污水采纳重力流排至室外污水管网；地下机房排水及地下卫生间排水等，那么分别排至相应的集水坑，再通过潜污泵提升排至室外污水管网。设置在地下的厨房污水经器具隔油及油脂别离装置后，排入地下集水坑，通过潜污泵提升至室外隔油池后排入室外污水管网；地上厨房污水经器具隔油及油脂别离装置后采纳重力流排至室外隔油池后排入污水管网。消防电梯井的最底层设积水坑，消防积水由潜水泵排至室外。不下至底层的消防电梯井底部设置排水洞排水。4自动喷水灭火系统水泵和增压稳压装置均设于地下三层消防泵房内，四层消防水箱间设高位消防水箱。地下一层构成水平环状管网，二层〔含〕...
