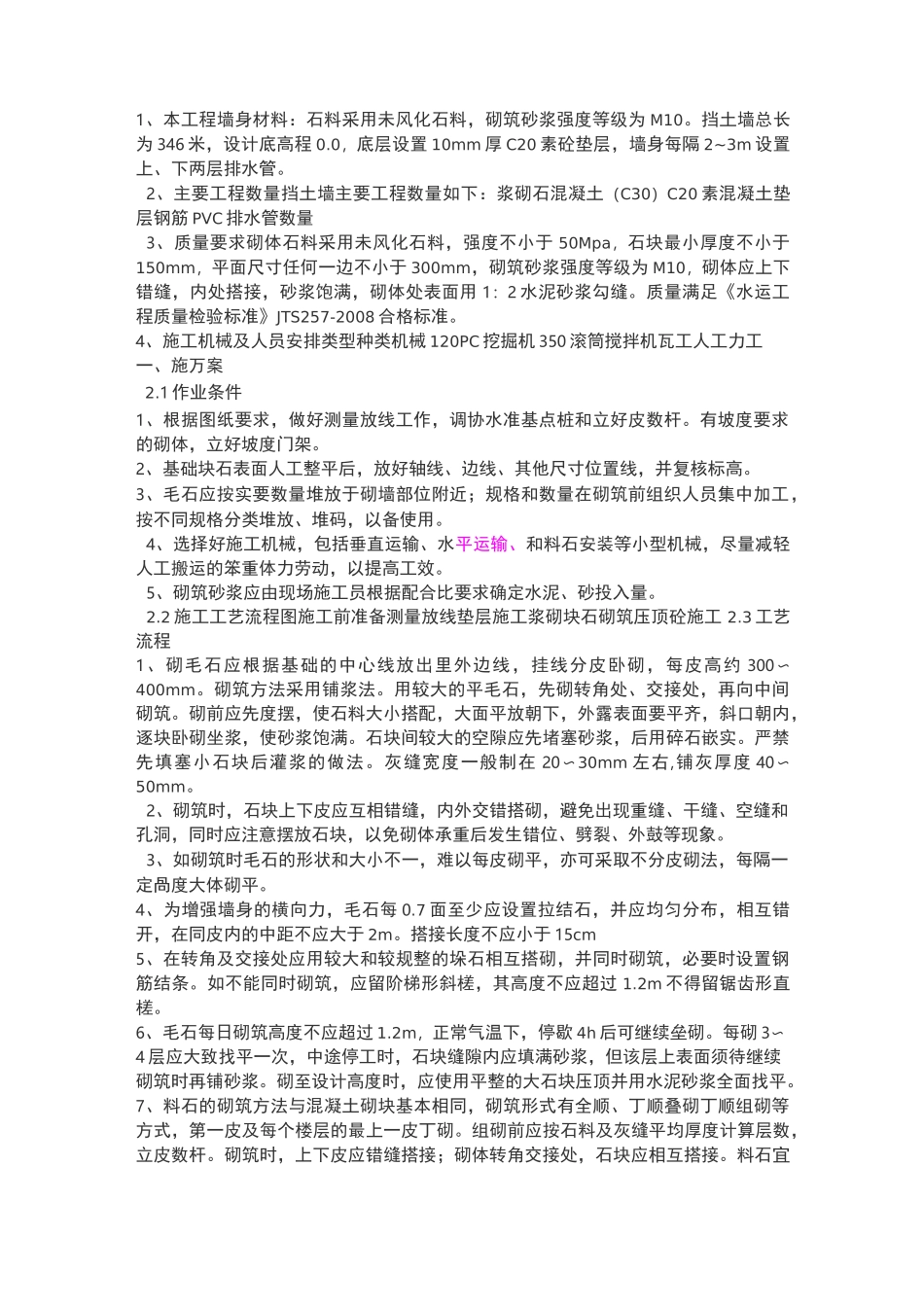

浆砌石墙的施工方案

1、本工程墙身材料：石料采用未风化石料，砌筑砂浆强度等级为 M10。挡土墙总长为 346 米，设计底高程 0.0，底层设置 10mm 厚 C20 素砼垫层，墙身每隔 2~3m 设置上、下两层排水管。2、主要工程数量挡土墙主要工程数量如下：浆砌石混凝土（C30）C20 素混凝土垫层钢筋 PVC 排水管数量3、质量要求砌体石料采用未风化石料，强度不小于 50Mpa，石块最小厚度不小于150mm，平面尺寸任何一边不小于 300mm，砌筑砂浆强度等级为 M10，砌体应上下错缝，内处搭接，砂浆饱满，砌体处表面用 1：2 水泥砂浆勾缝。质量满足《水运工程质量检验标准》JTS257-2008 合格标准。4、施工机械及人员安排类型种类机械 120PC 挖掘机 350 滚筒搅拌机瓦工人工力工一、施万案2.1 作业条件1、根据图纸要求，做好测量放线工作，调协水准基点桩和立好皮数杆。有坡度要求的砌体，立好坡度门架。2、基础块石表面人工整平后，放好轴线、边线、其他尺寸位置线，并复核标高。3、毛石应按实要数量堆放于砌墙部位附近；规格和数量在砌筑前组织人员集中加工，按不同规格分类堆放、堆码，以备使用。4、选择好施工机械，包括垂直运输、水平运输、和料石安装等小型机械，尽量减轻人工搬运的笨重体力劳动，以提高工效。5、砌筑砂浆应由现场施工员根据配合比要求确定水泥、砂投入量。2.2 施工工艺流程图施工前准备测量放线垫层施工浆砌块石砌筑压顶砼施工 2.3 工艺流程1、砌毛石应根据基础的中心线放出里外边线，挂线分皮卧砌，每皮高约 300〜400mm。砌筑方法采用铺浆法。用较大的平毛石，先砌转角处、交接处，再向中间砌筑。砌前应先度摆，使石料大小搭配，大面平放朝下，外露表面要平齐，斜口朝内，逐块卧砌坐浆，使砂浆饱满。石块间较大的空隙应先堵塞砂浆，后用碎石嵌实。严禁先填塞小石块后灌浆的做法。灰缝宽度一般制在 20〜30mm 左右,铺灰厚度 40〜50mm。2、砌筑时，石块上下皮应互相错缝，内外交错搭砌，避免出现重缝、干缝、空缝和孔洞，同时应注意摆放石块，以免砌体承重后发生错位、劈裂、外鼓等现象。3、如砌筑时毛石的形状和大小不一，难以每皮砌平，亦可采取不分皮砌法，每隔一定咼度大体砌平。4、为增强墙身的横向力，毛石每 0.7 面至少应设置拉结石，并应均匀分布，相互错开，在同皮内的中距不应大于 2m。搭接长度不应小于 15cm5、在转角及交接处应用较大和较规整的垛石相互搭砌，并同时砌筑，必要时设置钢筋结条。如不能同时砌筑，应留阶梯形...
