管道穿越工程施工方案

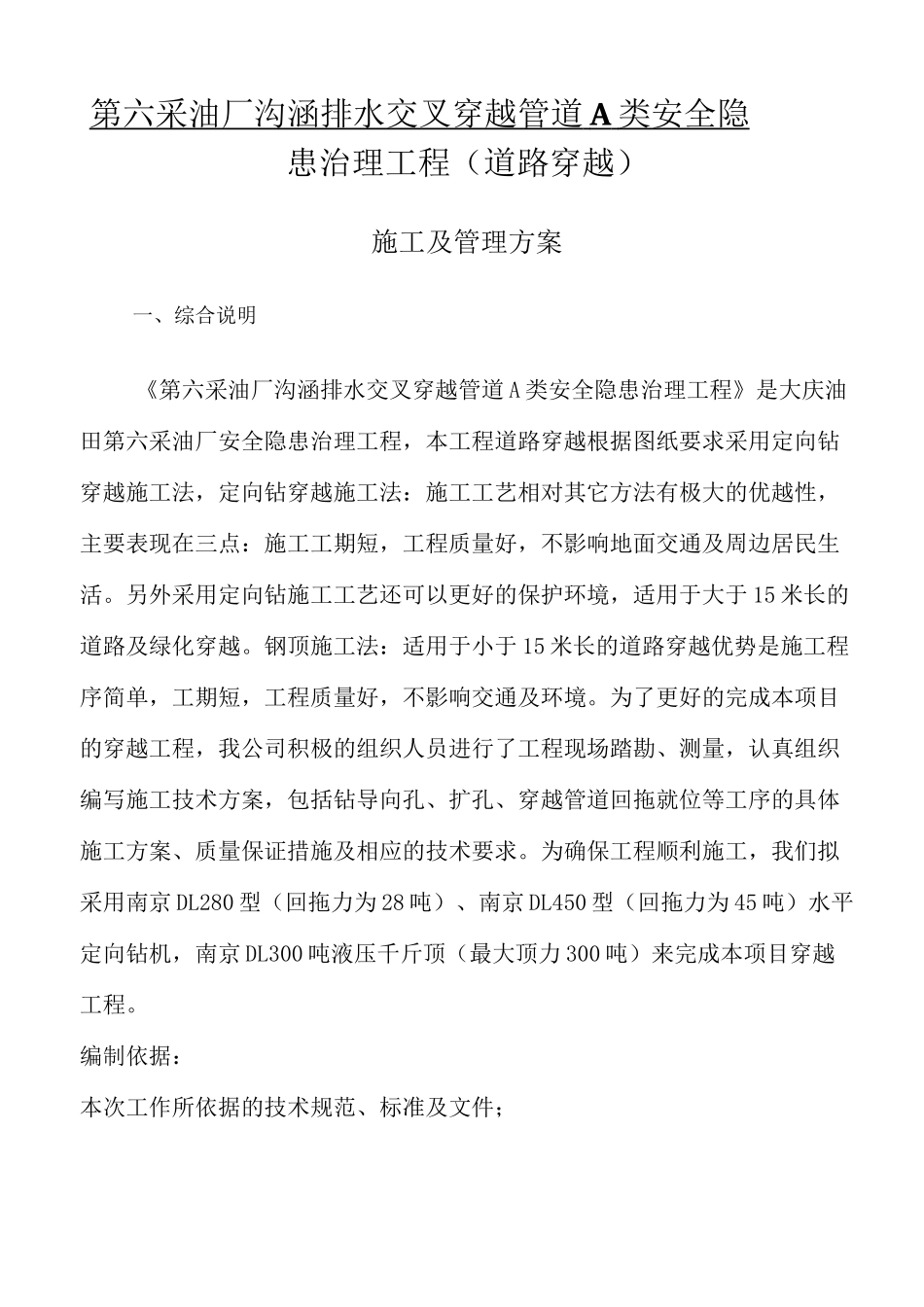

管道穿越工程施工方案_第1页
1/15
管道穿越工程施工方案_第2页
2/15

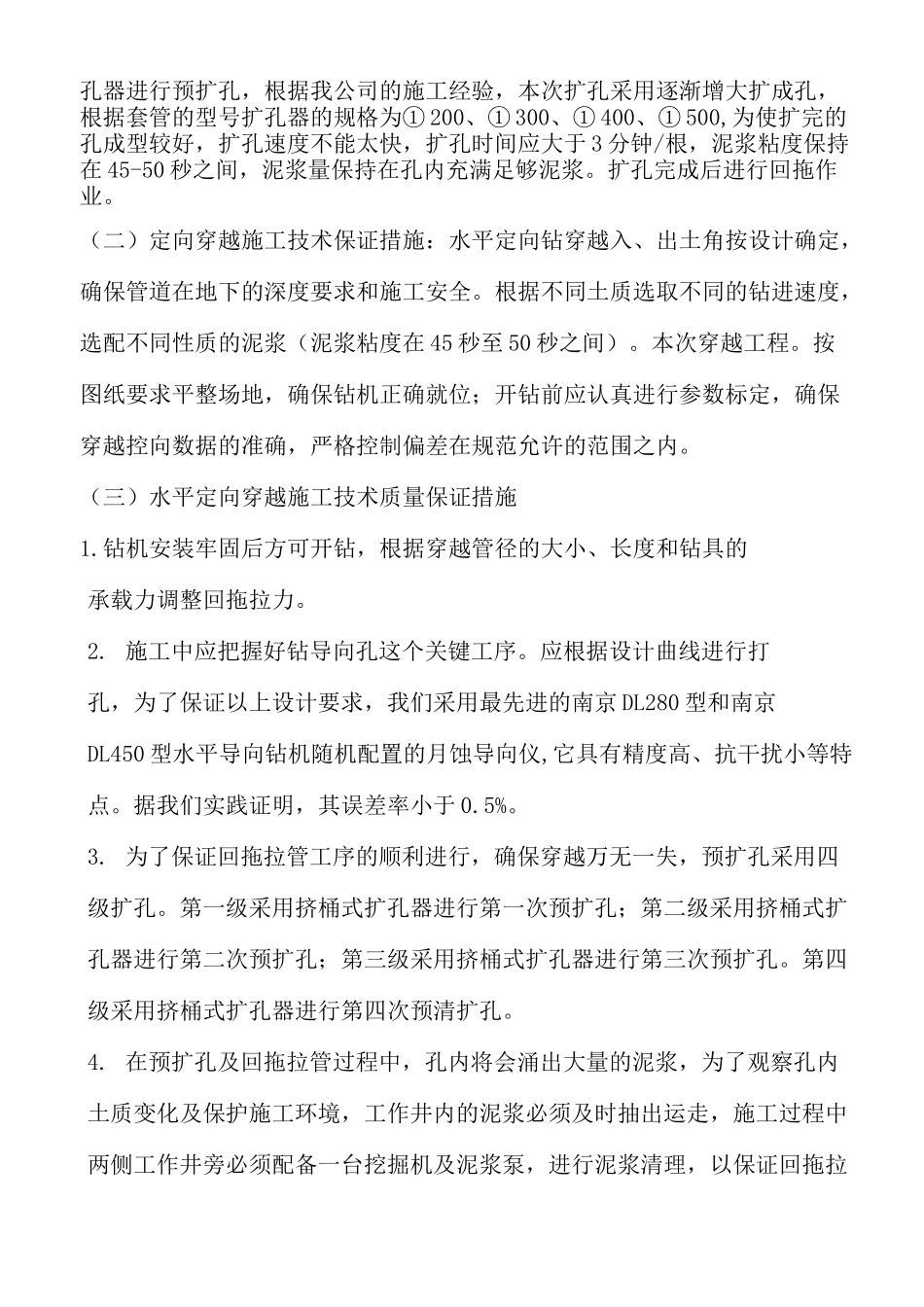

管道穿越工程施工方案_第3页
3/15
第六采油厂沟涵排水交叉穿越管道 A 类安全隐 患治理工程(道路穿越)施工及管理方案一、综合说明《第六采油厂沟涵排水交叉穿越管道 A 类安全隐患治理工程》是大庆油田第六采油厂安全隐患治理工程,本工程道路穿越根据图纸要求采用定向钻穿越施工法,定向钻穿越施工法:施工工艺相对其它方法有极大的优越性,主要表现在三点:施工工期短,工程质量好,不影响地面交通及周边居民生活。另外采用定向钻施工工艺还可以更好的保护环境,适用于大于 15 米长的道路及绿化穿越。钢顶施工法:适用于小于 15 米长的道路穿越优势是施工程序简单,工期短,工程质量好,不影响交通及环境。为了更好的完成本项目的穿越工程,我公司积极的组织人员进行了工程现场踏勘、测量,认真组织编写施工技术方案,包括钻导向孔、扩孔、穿越管道回拖就位等工序的具体施工方案、质量保证措施及相应的技术要求。为确保工程顺利施工,我们拟采用南京 DL280 型(回拖力为 28 吨)、南京 DL450 型(回拖力为 45 吨)水平定向钻机,南京 DL300 吨液压千斤顶(最大顶力 300 吨)来完成本项目穿越工程。编制依据:本次工作所依据的技术规范、标准及文件;钢质管道焊接及验收》第六采油厂沟涵排水交叉穿越管道 A 类安全隐患治理工程设计图纸二、工程概况一)工程概况本工程位于采油六厂辖区内。根据现场踏勘情况,施工场地均属于常年干旱地带,无水区地下风沙比较大,由于管道穿越采油六厂 1-6 楼区、二十八中、医院、七楼区、八区市场、九楼区等人员密集局域,土质坚硬,管道要求直线性比较强存在施工难度大根据施工要求扩孔需达到套管主材管径的 1.5 倍,施工工程情况复杂等特点。二)主要工程量及施工进度工程量统计表单井掺水管道 18 条,规格为① 60*3.5,套管规格为① 219*6,总长预计 4220m,单井集油管道 18 条,其中规格为① 76*4.5 和① 89*4.5,套管规格为① 273*7,总长预计 4220m。油井 L4-291 和 L4-2941 局部管道更换更换距离分别为 310m 和 235m。单井水井管道① 76*6,套管规格为① 114*4,总长度预计 2087m施工进度:1、施工工期:2015 年 5 月 10 日-2015 年 12 月 30 日。三、施工方案一)水平定向钻穿越及钢顶施工法施工方案依据施工图纸,确定穿越入土点位置,并打桩做好标记。首先在入土点位置设计井位,采用人工开挖操作坑,施工中采用钢板围栏围挡。出土点位置设计井位,采用人工和机械配合开挖基坑,...
