圆管涵涵洞施工方案VIP专享

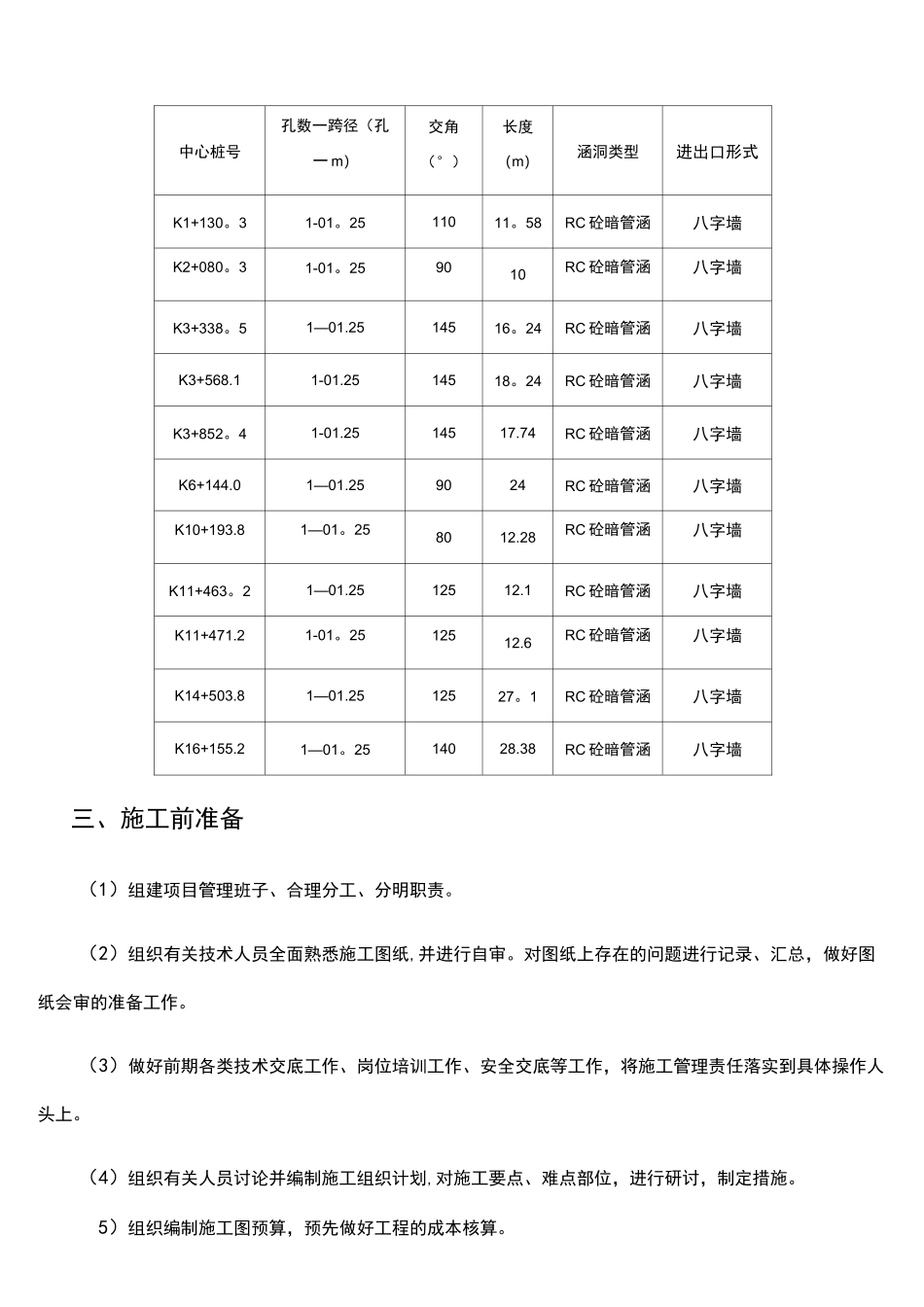

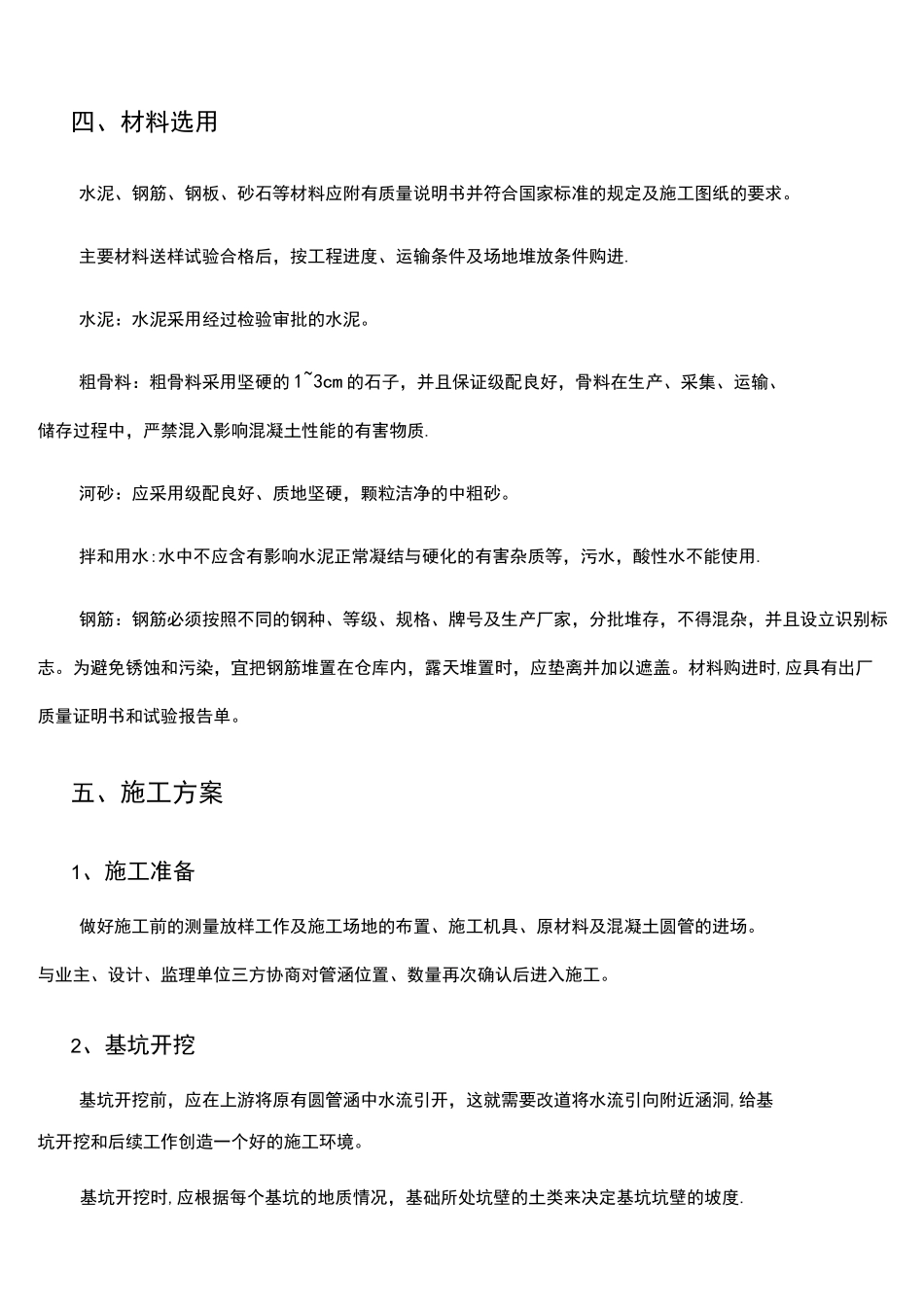

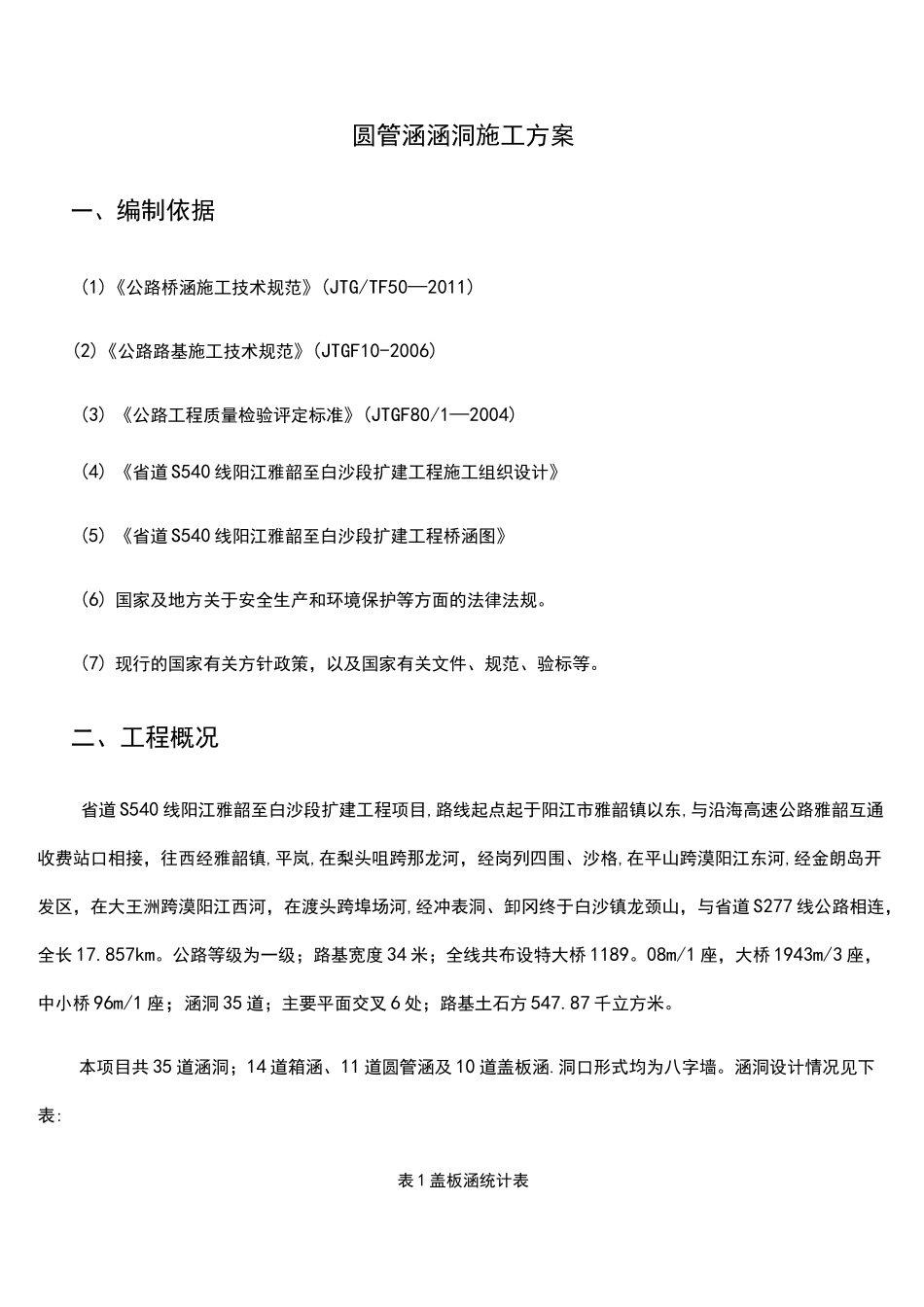

圆管涵涵洞施工方案一、编制依据(1)《公路桥涵施工技术规范》(JTG/TF50—2011)(2)《公路路基施工技术规范》(JTGF10-2006)(3) 《公路工程质量检验评定标准》(JTGF80/1—2004)(4) 《省道 S540 线阳江雅韶至白沙段扩建工程施工组织设计》(5) 《省道 S540 线阳江雅韶至白沙段扩建工程桥涵图》(6) 国家及地方关于安全生产和环境保护等方面的法律法规。(7) 现行的国家有关方针政策，以及国家有关文件、规范、验标等。二、工程概况省道 S540 线阳江雅韶至白沙段扩建工程项目,路线起点起于阳江市雅韶镇以东,与沿海高速公路雅韶互通收费站口相接，往西经雅韶镇,平岚,在梨头咀跨那龙河，经岗列四围、沙格,在平山跨漠阳江东河,经金朗岛开发区，在大王洲跨漠阳江西河，在渡头跨埠场河,经冲表洞、卸冈终于白沙镇龙颈山，与省道 S277 线公路相连，全长 17.857km。公路等级为一级；路基宽度 34 米；全线共布设特大桥 1189。08m/1 座，大桥 1943m/3 座，中小桥 96m/1 座；涵洞 35 道；主要平面交叉 6 处；路基土石方 547.87 千立方米。本项目共 35 道涵洞；14 道箱涵、11 道圆管涵及 10 道盖板涵.洞口形式均为八字墙。涵洞设计情况见下表:表 1 盖板涵统计表中心桩号孔数一跨径（孔一 m）交角（°）长度（m）涵洞类型进出口形式K1+130。31-01。2511011。58RC 砼暗管涵八字墙K2+080。31-01。259010RC 砼暗管涵八字墙K3+338。51—01.2514516。24RC 砼暗管涵八字墙K3+568.11-01.2514518。24RC 砼暗管涵八字墙K3+852。41-01.2514517.74RC 砼暗管涵八字墙K6+144.01—01.259024RC 砼暗管涵八字墙K10+193.81—01。258012.28RC 砼暗管涵八字墙K11+463。21—01.2512512.1RC 砼暗管涵八字墙K11+471.21-01。2512512.6RC 砼暗管涵八字墙K14+503.81—01.2512527。1RC 砼暗管涵八字墙K16+155.21—01。2514028.38RC 砼暗管涵八字墙三、施工前准备（1）组建项目管理班子、合理分工、分明职责。（2）组织有关技术人员全面熟悉施工图纸,并进行自审。对图纸上存在的问题进行记录、汇总，做好图纸会审的准备工作。（3）做好前期各类技术交底工作、岗位培训工作、安全交底等工作，将施工管理责任落实到具体操作人头上。（4）组织有关人员讨论并编制施工组织计划,对施工要点、难点部位，进行研讨，制定措施。5）组织编制施工图预算，预先做好工程的成本核算。四、材料选用水泥、钢筋、钢板、砂石等材料应附有质量说明书并符合国家标准的规...
