燃气管线保护方案(模板)

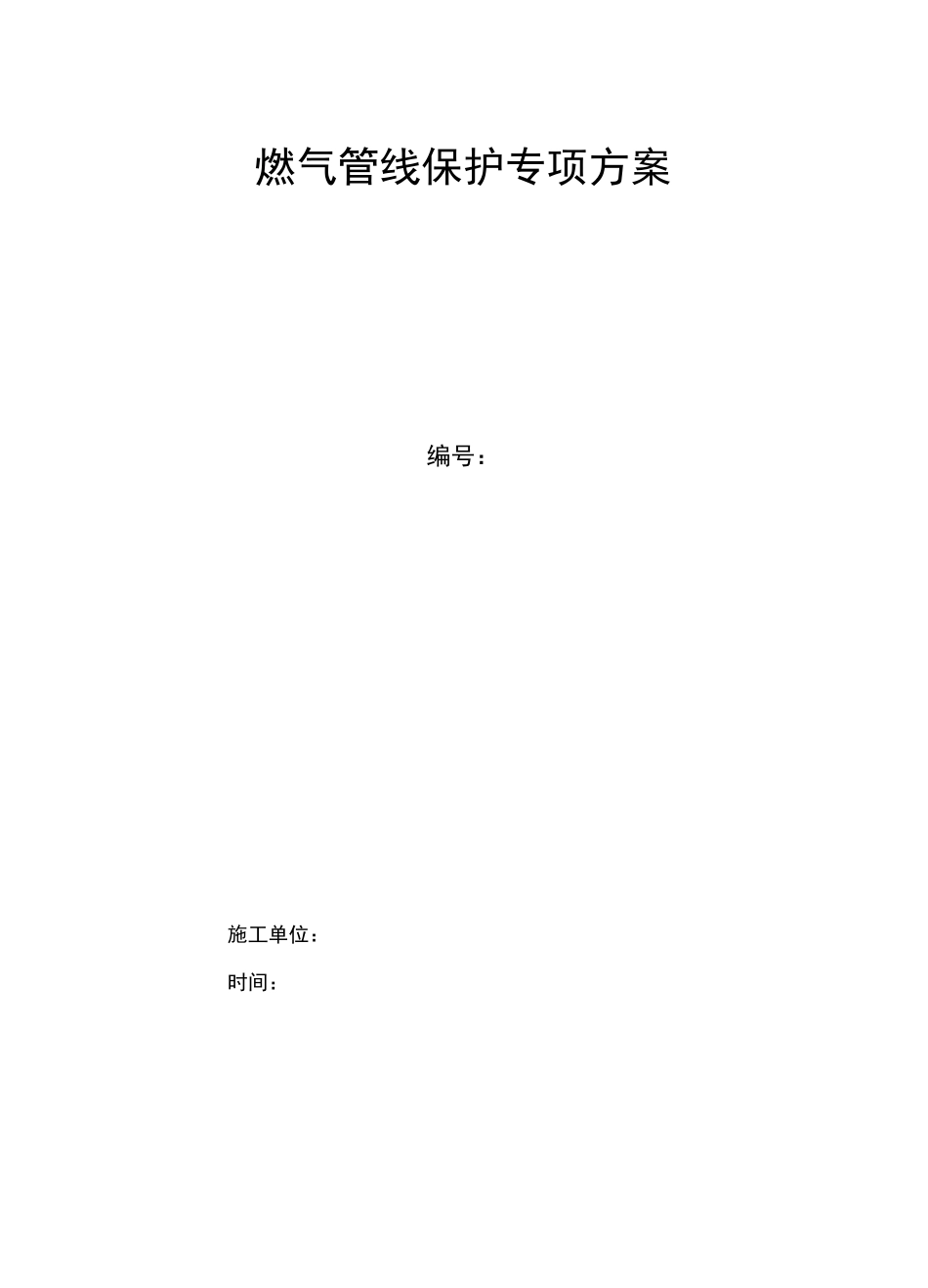

燃气管线保护方案(模板)_第1页
1/10

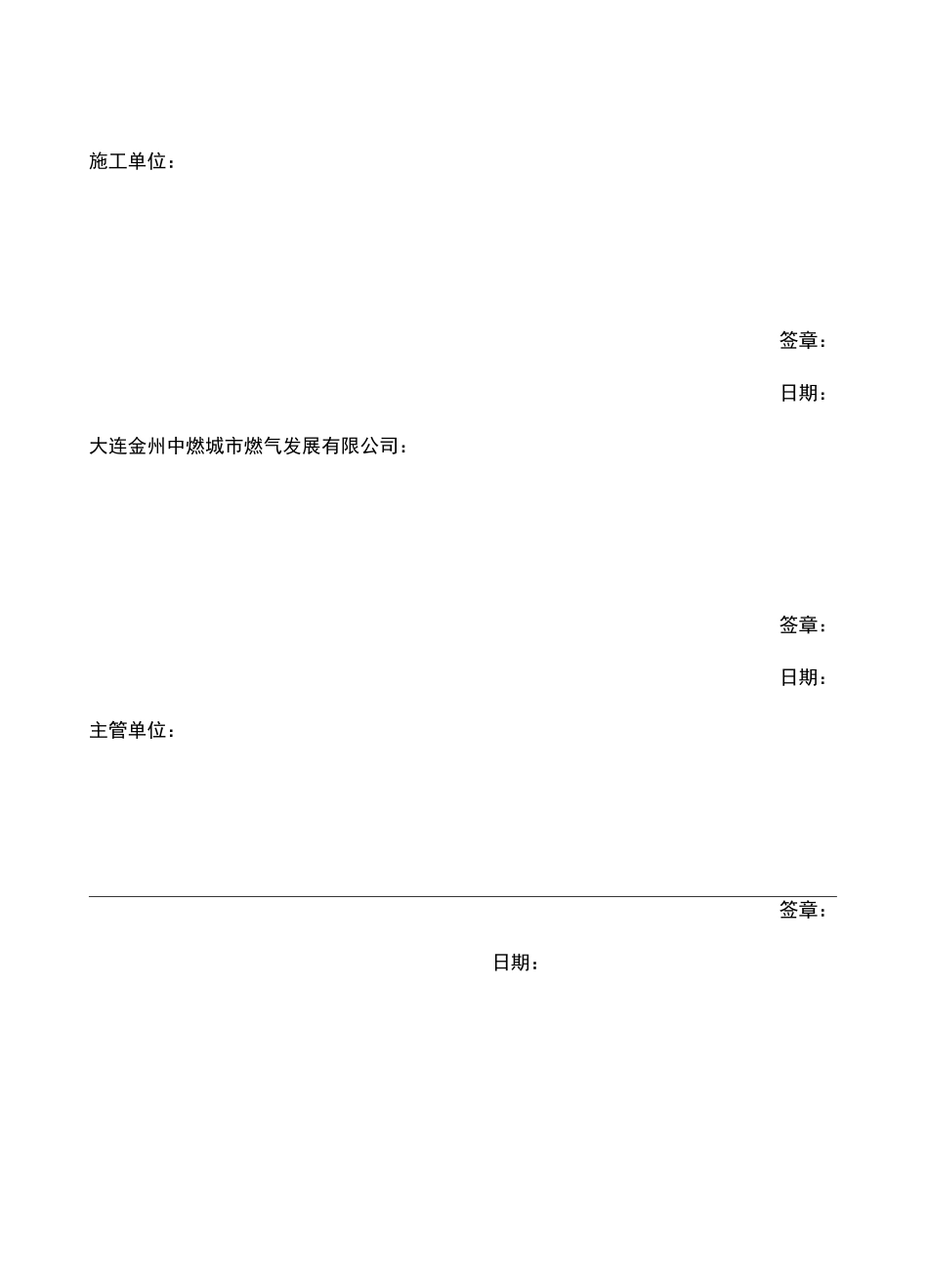

燃气管线保护方案(模板)_第2页
2/10

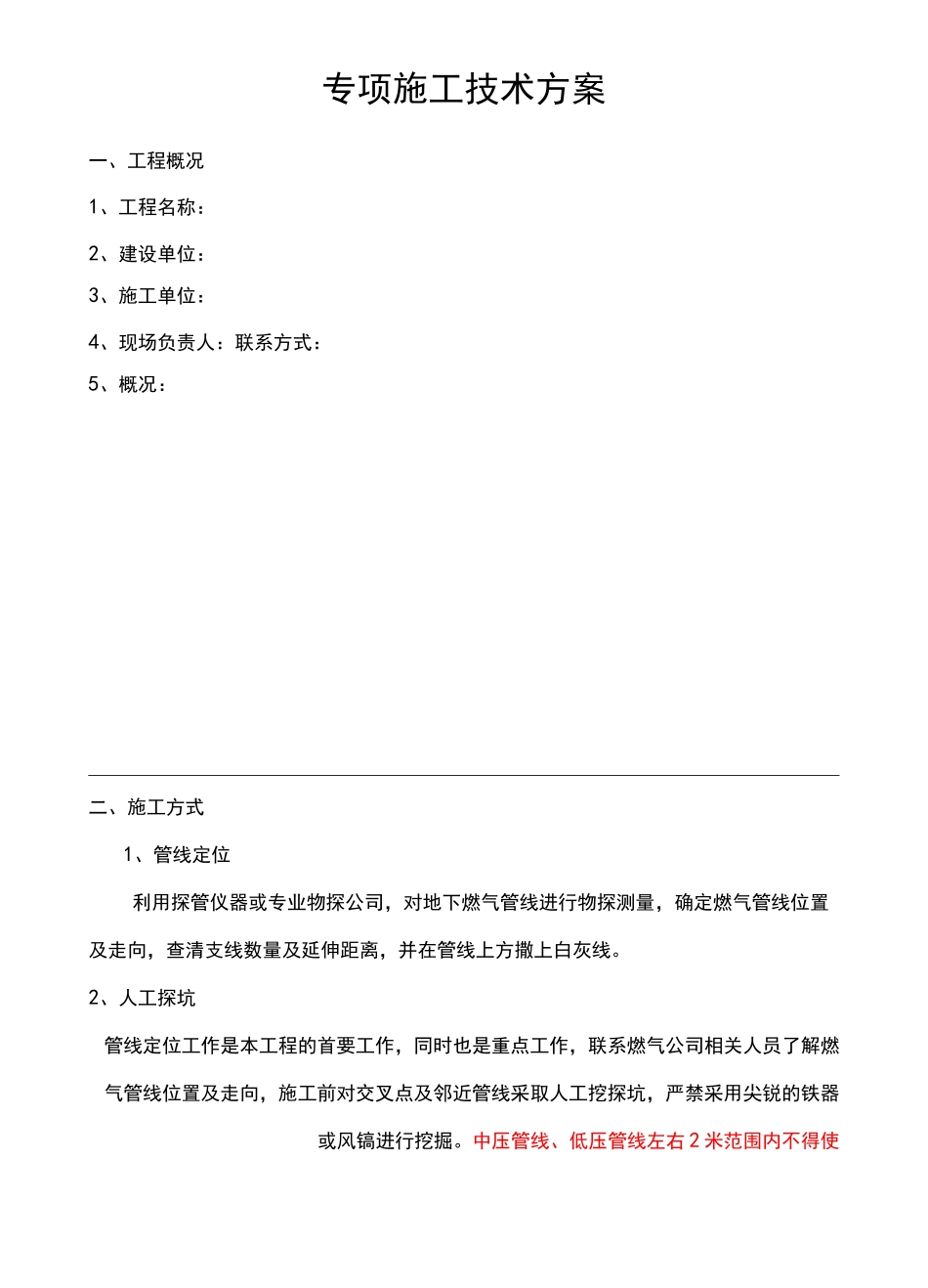

燃气管线保护方案(模板)_第3页
3/10
燃气管线保护专项方案编号:施工单位:时间:施工单位:签章:日期:大连金州中燃城市燃气发展有限公司:签章:日期:主管单位:签章:日期:专项施工技术方案一、工程概况1、工程名称:2、建设单位:3、施工单位:4、现场负责人:联系方式:5、概况:二、施工方式1、管线定位利用探管仪器或专业物探公司,对地下燃气管线进行物探测量,确定燃气管线位置及走向,查清支线数量及延伸距离,并在管线上方撒上白灰线。2、人工探坑管线定位工作是本工程的首要工作,同时也是重点工作,联系燃气公司相关人员了解燃气管线位置及走向,施工前对交叉点及邻近管线采取人工挖探坑,严禁采用尖锐的铁器或风镐进行挖掘。中压管线、低压管线左右 2 米范围内不得使图 1:用机械挖掘。3、平行沟槽平行于燃气管道施工部位须与燃气公司共同根据相关管线资料及影像信息在现场确定管线的范围及走向,利用人工探坑确定燃气管道的埋设深度,并在燃气管线位置撒上白灰线。经现场测量,新建管线与已建燃气管线水平间距为 0.5m,满足《城镇燃气设计规范》GB50028-2006 及《聚乙烯燃气管道工程技术规程》CJJ63 的相关规定。(此项内容手续办完后,施工单位联合燃气公司进行施工路由后再确定)沟槽边沿距燃气管线 0.5 米,开挖沟槽深度 1.5m,采取分段施工方式,每段开挖长度不得大于 12 米;除采取分段施工方式外,还须对开挖管沟侧壁进行支撑(支撑方式见图 1、图 2),开挖弃土堆放位置不得靠近燃气管线一侧,以防塌方。(此项内容手续办完后,施工单位联合燃气公司进行施工路由后再确定)藪气皆道"*锚丸地而深朮脚手极特警示彩帶间距 M 立杆§2 甌幼叽钢管支撐体系间距 1000安全防护图 2:b)开挖、回填尽量减少对基土的挠动;c)土方开挖、回填时,要注意保护燃气警示桩、牺牲阳极保护桩、阀门井等设施。4、交叉沟槽与燃气管道交叉施工前须与燃气公司共同到现场确定管线的范围及走向,利用人工探坑确定燃气管道的实际埋设深度,并在燃气管线位置撒上白灰线。经现场测量新建管线与已建燃气管线垂直净距为 0.5m,满足《城镇燃气设计规范》GB50028-2006 及《聚乙烯燃气管道工程技术规程》CJJ63 的相_钢喑丈攥体系乳橫备卩LOOO图>懒气特遣 aZ160^16fg]gg6DD握烂卜井拴壊木说 50Q*创 0*刊 0 撫注意事项:a)开挖过程中,严格控制开挖尺寸;图 3:燃气管线钢索悬吊要求P接撚气橡鹿或弹距离不工宇接□与最近的锚壷厢离悬吊时,安放枕木垫块,在明确燃气管道走...
