截流沟工程施工组织设计方案

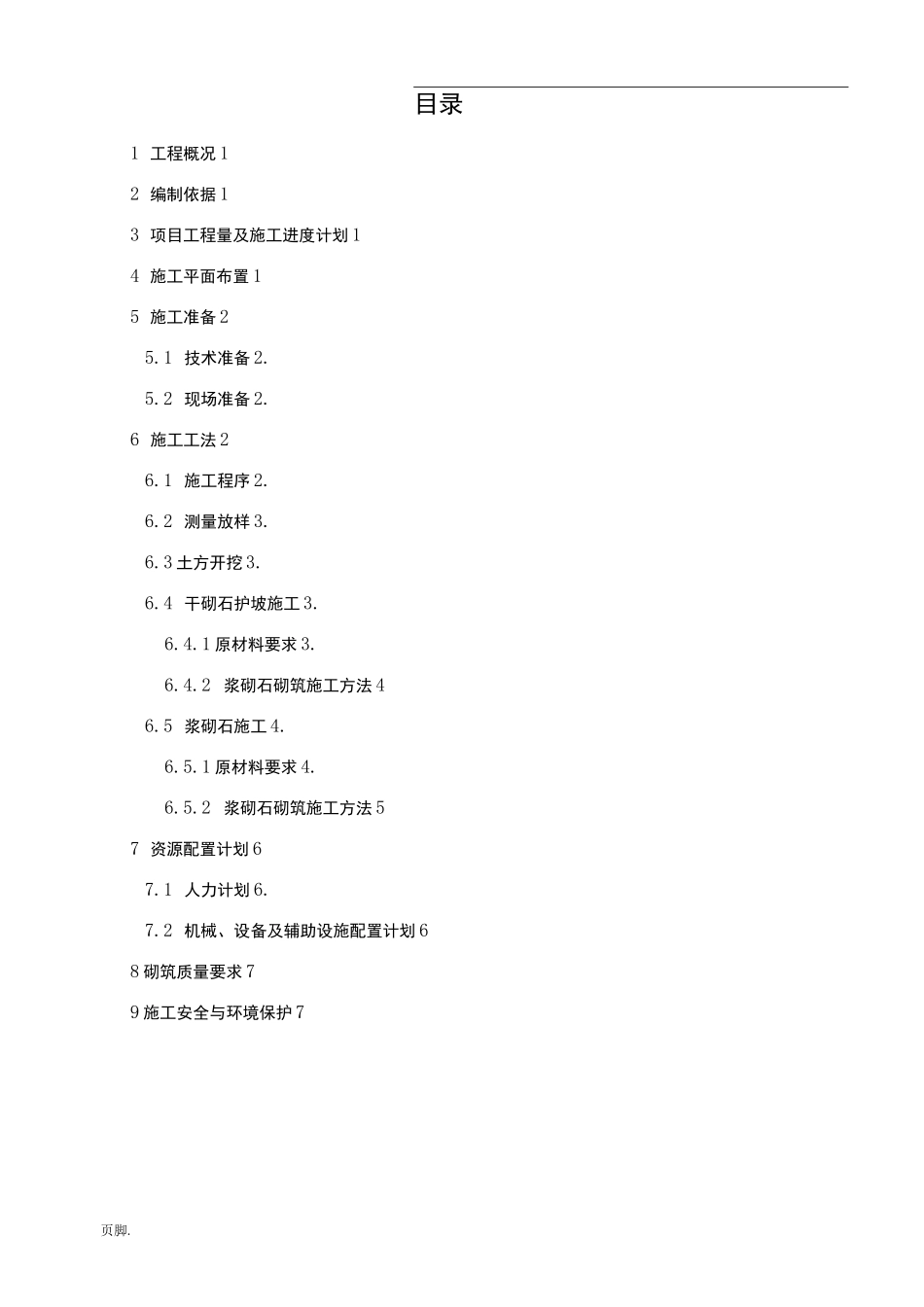

页脚.目录1 工程概况 12 编制依据 13 项目工程量及施工进度计划 14 施工平面布置 15 施工准备 25.1 技术准备 2.5.2 现场准备 2.6 施工工法 26.1 施工程序 2.6.2 测量放样 3.6.3 土方开挖 3.6.4 干砌石护坡施工 3.6.4.1 原材料要求 3.6.4.2 浆砌石砌筑施工方法 46.5 浆砌石施工 4.6.5.1 原材料要求 4.6.5.2 浆砌石砌筑施工方法 57 资源配置计划 67.1 人力计划 6.7.2 机械、设备及辅助设施配置计划 68 砌筑质量要求 79 施工安全与环境保护 7页脚.页脚.1 工程概况本标段为新南段第三施工标段，桩号 SH(3)127+200〜SH(3)131+531.4,长 4.3314km。渠道(SH(3)127+668.9〜SH(3)131+930)左岸开口线与永久占地线之间设有截流沟，截流沟全断面采用干砌石护砌，截流沟底宽 1m,干砌石砌筑厚 0.3m,坡肩宽 0・5m,坡比为 1:1.5；渠道(SH(3)127+200〜SH(3)127+343.9)左岸开口线与永久占地线之间设有导流沟，导流沟全断面采用浆砌石护砌，导流沟底宽 1m,浆砌石砌筑厚 0.3m,坡肩宽 0.5m,坡比为 1:2。2 编制依据⑴ 南水北调中线一期工程总干渠沙〜黄新南段 3 标招标文件及答疑、补充通知等相关文件；⑵ 南水北调中线一期工程总干渠沙〜黄新南段 3 标施工合同，施工设计蓝图、有关设计技术要求；⑶《砌体工程施工质量验收规》(GB50203-2002)；⑷ 南水北调中线一期工程渠道工程施工质量评定验收标准(试行)-—NSBD7-2007；⑸《堤防工程施工规》(SL-260-98)；⑹《堤防工程施工质量评定与验收规程》(SL239-1999)。3 项目工程量及施工进度计划截(导)流沟施工主要工程量见下表。序号项目单位工程量备注1土方开挖m3332352干砌石m340683M7.5 浆砌石m31394根据 2013 年施工进度计划、渠道附属工程施工进度计划及目前渠道衬砌施工完成情况，拟在 8 月开始土方开挖施工，截(导)流沟成型一段距离(200〜300m)达到设计要求后开始护砌施工,计划 10 月底完成全部截(导)流沟施工。4 施工平面布置施工用电从就近变压器用电缆接至作业面。施工用水主要用来清洗石材，在每个作业面配置 1 个3ma水罐，洒水车定期补给，水罐随作业面移动而移动。施工道路利用现有的右岸沿渠道路、两岸永久道路毛路和防护堤与截（导）流沟中间部分可作为临时道路到达施工作业面。页脚.5 施工准备1、施工技术人员在工程开工前熟悉图纸及施工技术文件，并做好图纸会审记录，抓住工程的技术要点，认真做好测量放线工作，上报监理工程师...
