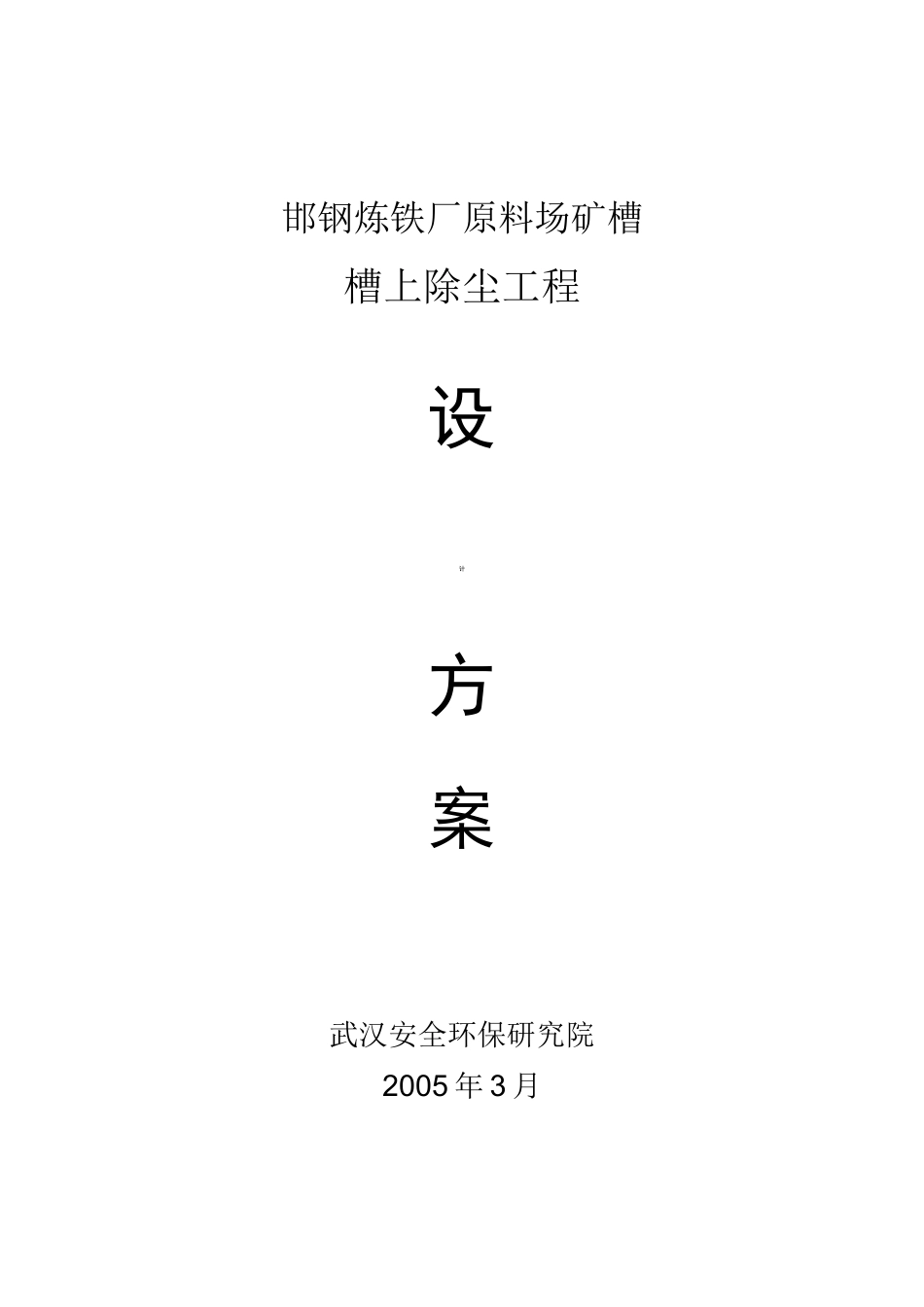

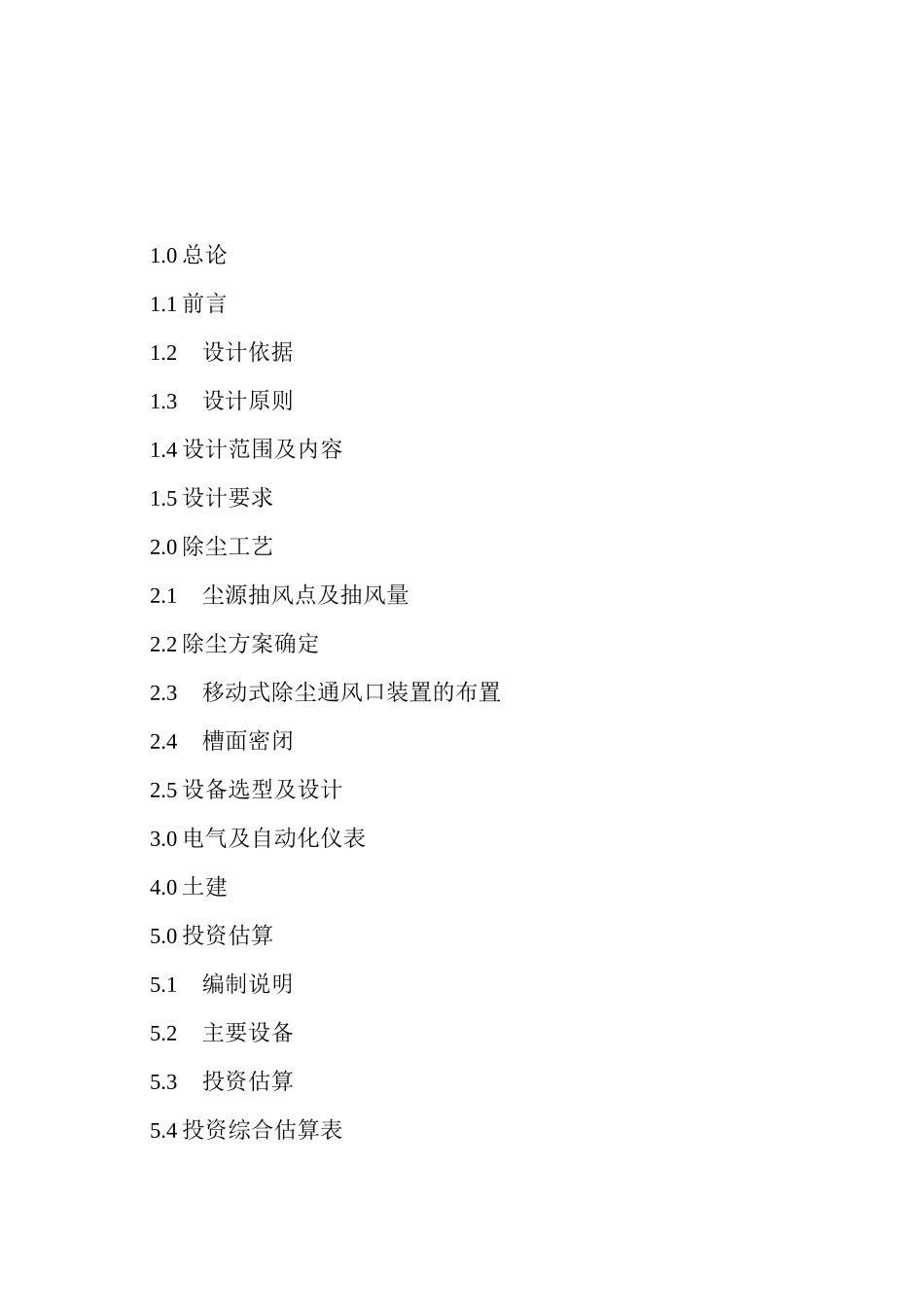

邯钢炼铁厂原料场矿槽槽上除尘工程设计方案武汉安全环保研究院2005 年 3 月1.0 总论1.1 前言1.2设计依据1.3设计原则1.4 设计范围及内容1.5 设计要求2.0 除尘工艺2.1尘源抽风点及抽风量2.2 除尘方案确定2.3移动式除尘通风口装置的布置2.4槽面密闭2.5 设备选型及设计3.0 电气及自动化仪表4.0 土建5.0 投资估算5.1编制说明5.2主要设备5.3投资估算5.4 投资综合估算表1.0 总论1.1 前言矿槽槽上卸料车向矿槽卸料过程中,大量粉尘外逸,车间内烟尘弥漫,严重危害工人身体健康。烟尘未经净化排入大气污染环境,同时,大量有价粉尘外排,造成资源浪费。为了保护矿槽上的作业环境,实现岗位粉尘浓度及除尘器排放浓度均达到国家标准,邯钢决定建设一套除尘系统,以期通过使用先进成熟的技术,彻底改善该工段污染,获得良好的环境效益和社会效、九益。1.2设计依据1.2.1有关邯钢炼铁厂的资料、图纸及说明:1.2.2 有关标准及规范:《大气污染物综合排放标准》GB16297-1996《采暖、通风与空调设计规范》GB19-87《工业企业设计卫生标准》TJ36-79《工业与民用通风设备电力装置设计规范》GBJ55-83《低压配电装置设计规范》GBJ54-83《建筑设计防火规范》GBJ16-871.3设计原则1.3.1除尘系统配置设备设计及选型遵循“国内先进技术,经济合理”的原则;1.3.2 除尘系统的布置、运行及尘源点密闭不影响生产设备的运行及岗位工人操作;1.3.3 采用经济、先进、实用、操作简单、维修方便、运行经济稳定可靠的移动式除尘通风口装置;1.3.4 系统控制采用 PLC 控制1.4设计范围及内容1.4.1 矿槽槽上卸料车及对应矿槽设置刀字型密封装置及移动式除尘通风装置;设置料位检测及控制系统;1.4.2密闭罩及系统风管设计;1.4.3除尘器、卸输灰系统,风机及电机、烟囱;1.4.4相关土建及电气设计。1.5设计要求岗位粉尘浓度 W10mg/Nm3扬尘捕集率$95%除尘器出口粉尘浓度<50mg/Nm32.0 除尘工艺2.1尘源抽风点及抽风量尘源抽风点及抽风量见下表序号尘源抽风点抽风量(m3/h)1皮带机机头5000X2=100002皮带机机尾5000X2=100003卸料车及矿槽35000X2=700004圆盘给料机5000X8=40000合计1330002.2 除尘方案确定2.2.1矿槽粉尘捕集目前,国内钢铁企业矿槽槽上通风除尘系统,采用工艺大多数都是在每个矿槽槽边分别设置一个吸尘罩,每个吸尘罩后设置一台电动阀门,电动阀门与槽上卸料车联锁,当卸料车在某槽卸料时,该槽的电动阀门自动开启,抽走该槽的含尘气流,防止粉尘从卸料口...
