6#高炉电气方案

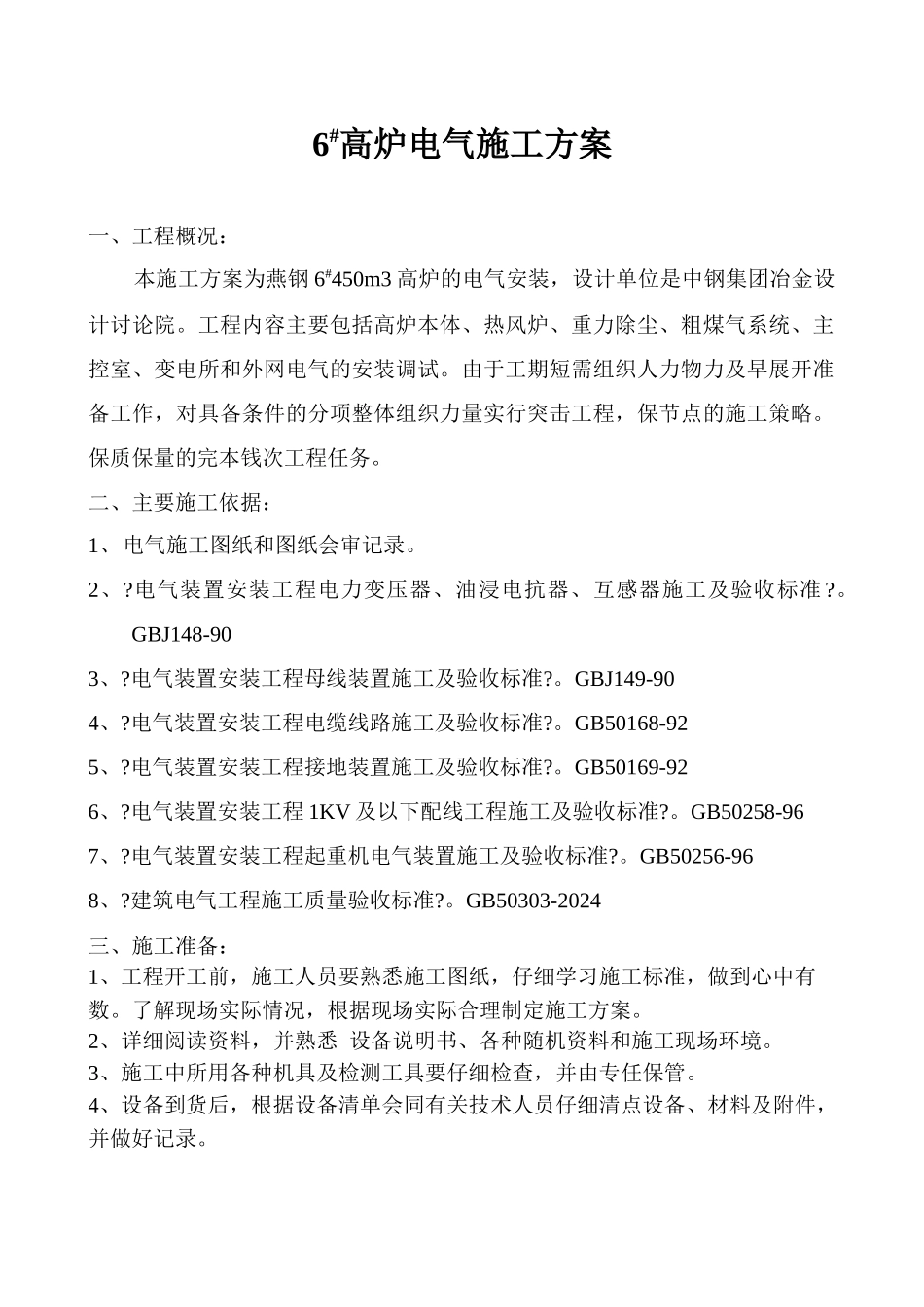

6#高炉电气方案_第1页

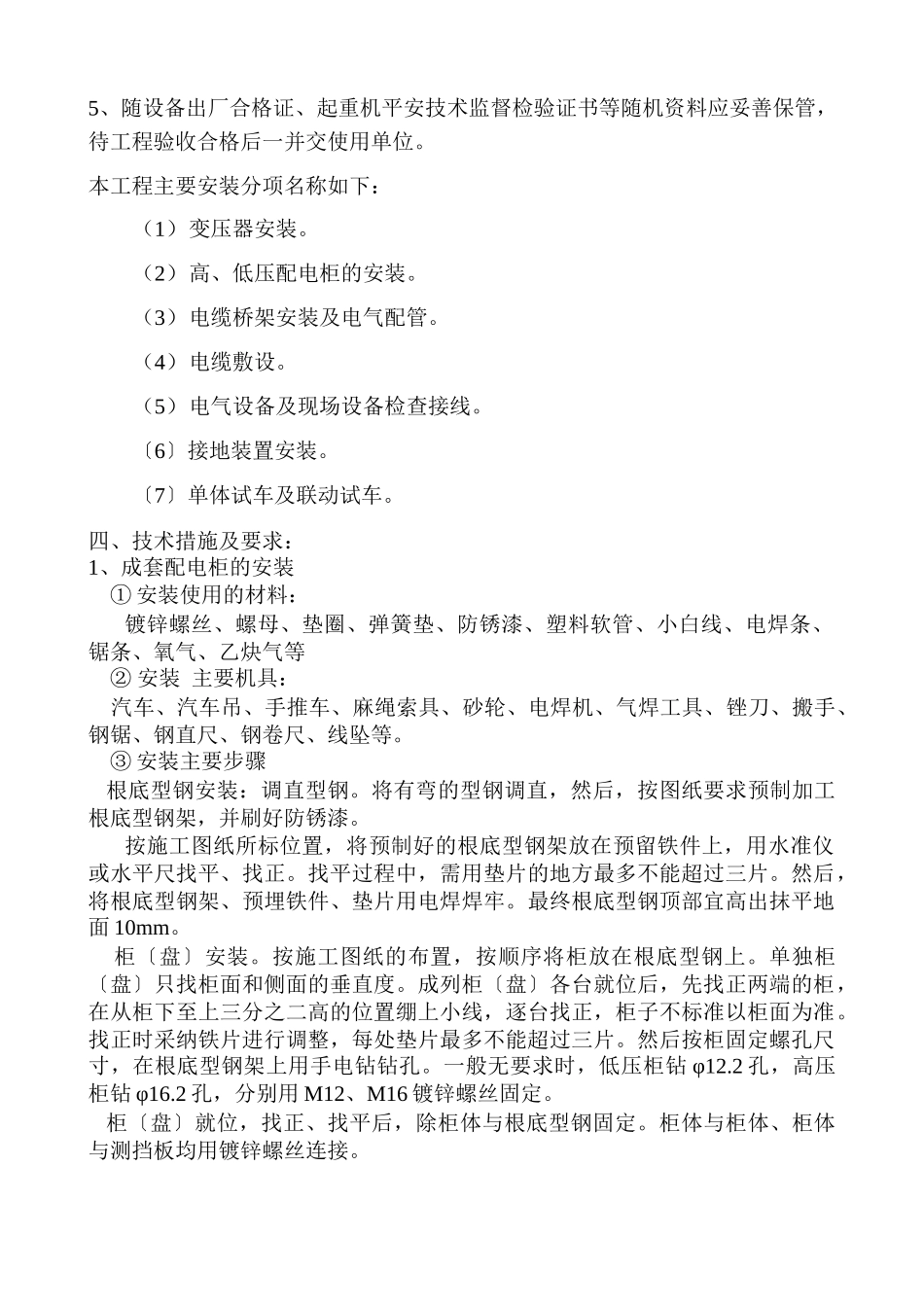

6#高炉电气方案_第2页

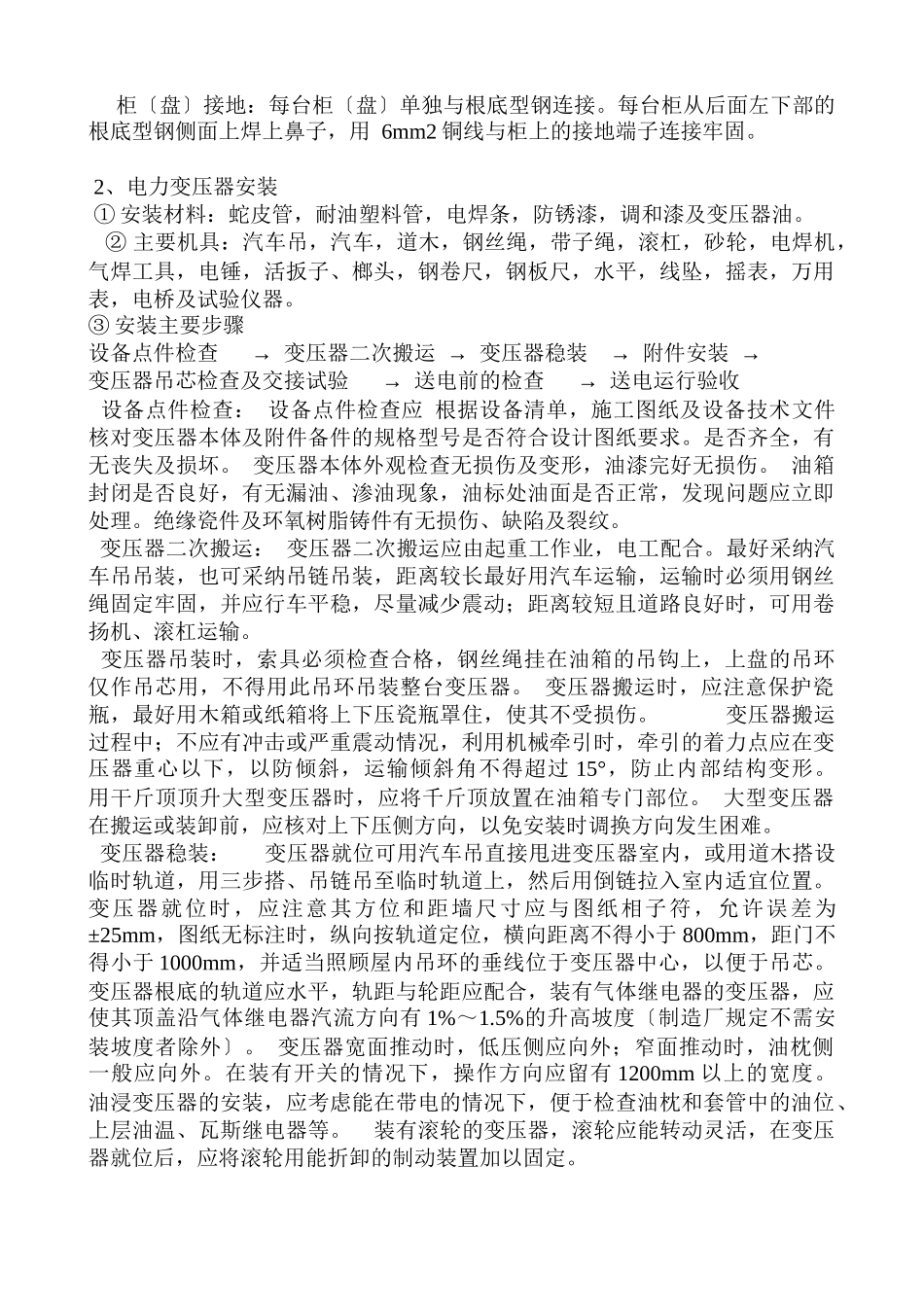

6#高炉电气方案_第3页
6#高炉电气施工方案一、工程概况:本施工方案为燕钢 6#450m3 高炉的电气安装,设计单位是中钢集团冶金设计讨论院。工程内容主要包括高炉本体、热风炉、重力除尘、粗煤气系统、主控室、变电所和外网电气的安装调试。由于工期短需组织人力物力及早展开准备工作,对具备条件的分项整体组织力量实行突击工程,保节点的施工策略。保质保量的完本钱次工程任务。二、主要施工依据:1、电气施工图纸和图纸会审记录。2、?电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收标准 ?。GBJ148-903、?电气装置安装工程母线装置施工及验收标准?。GBJ149-904、?电气装置安装工程电缆线路施工及验收标准?。GB50168-925、?电气装置安装工程接地装置施工及验收标准?。GB50169-926、?电气装置安装工程 1KV 及以下配线工程施工及验收标准?。GB50258-967、?电气装置安装工程起重机电气装置施工及验收标准?。GB50256-968、?建筑电气工程施工质量验收标准?。GB50303-2024三、施工准备:1、工程开工前,施工人员要熟悉施工图纸,仔细学习施工标准,做到心中有数。了解现场实际情况,根据现场实际合理制定施工方案。2、详细阅读资料,并熟悉 设备说明书、各种随机资料和施工现场环境。3、施工中所用各种机具及检测工具要仔细检查,并由专任保管。4、设备到货后,根据设备清单会同有关技术人员仔细清点设备、材料及附件,并做好记录。5、随设备出厂合格证、起重机平安技术监督检验证书等随机资料应妥善保管,待工程验收合格后一并交使用单位。本工程主要安装分项名称如下:(1)变压器安装。(2)高、低压配电柜的安装。(3)电缆桥架安装及电气配管。(4)电缆敷设。(5)电气设备及现场设备检查接线。〔6〕接地装置安装。〔7〕单体试车及联动试车。四、技术措施及要求:1、成套配电柜的安装 ① 安装使用的材料: 镀锌螺丝、螺母、垫圈、弹簧垫、防锈漆、塑料软管、小白线、电焊条、锯条、氧气、乙炔气等 ② 安装 主要机具: 汽车、汽车吊、手推车、麻绳索具、砂轮、电焊机、气焊工具、锉刀、搬手、钢锯、钢直尺、钢卷尺、线坠等。 ③ 安装主要步骤 根底型钢安装:调直型钢。将有弯的型钢调直,然后,按图纸要求预制加工根底型钢架,并刷好防锈漆。 按施工图纸所标位置,将预制好的根底型钢架放在预留铁件上,用水准仪或水平尺找平、找正。找平过程中,需用垫片的地方最多不能超过三片。然后,将根底型钢架、预埋铁件、垫片用电焊焊牢。最终根底型钢...
