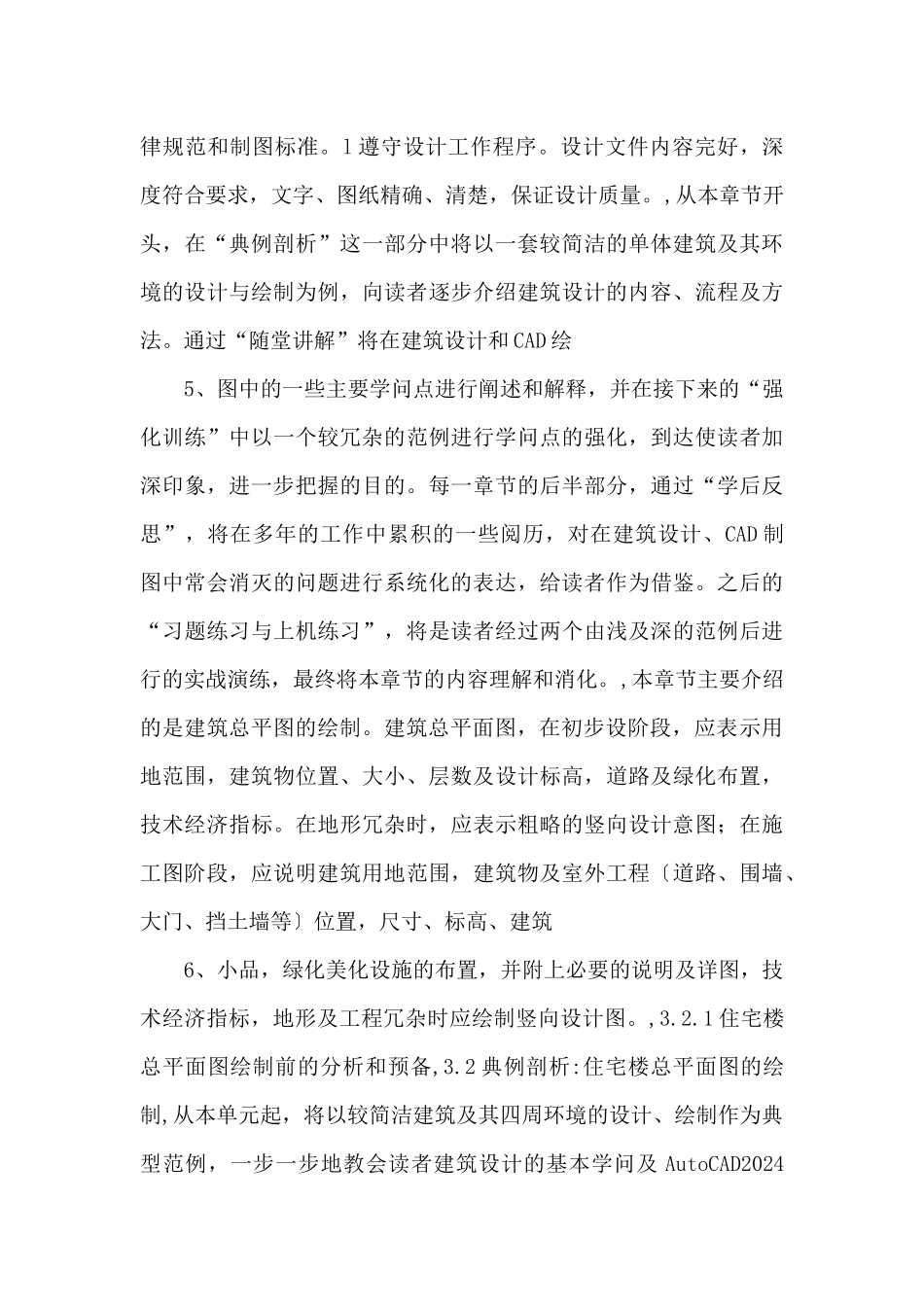

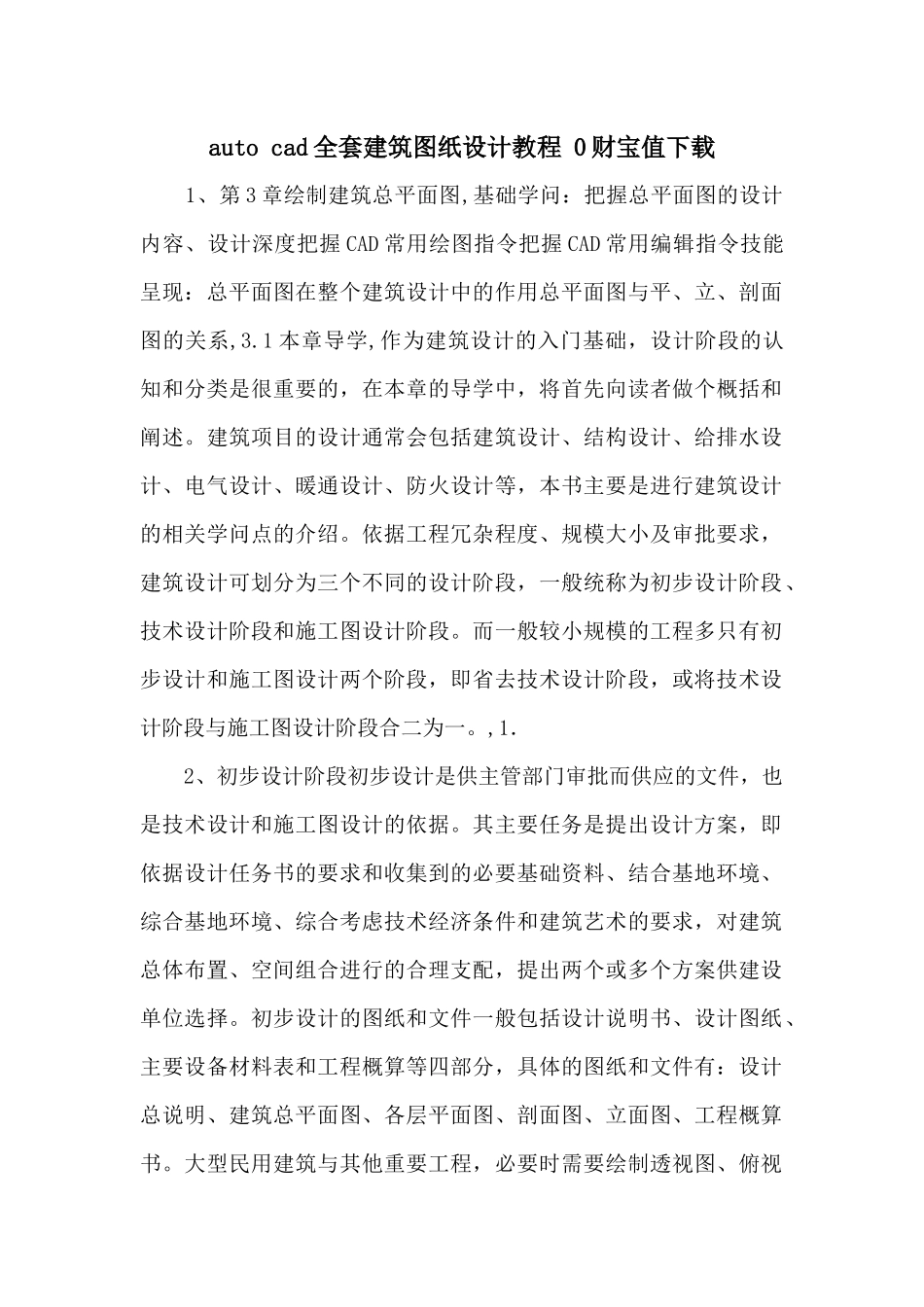

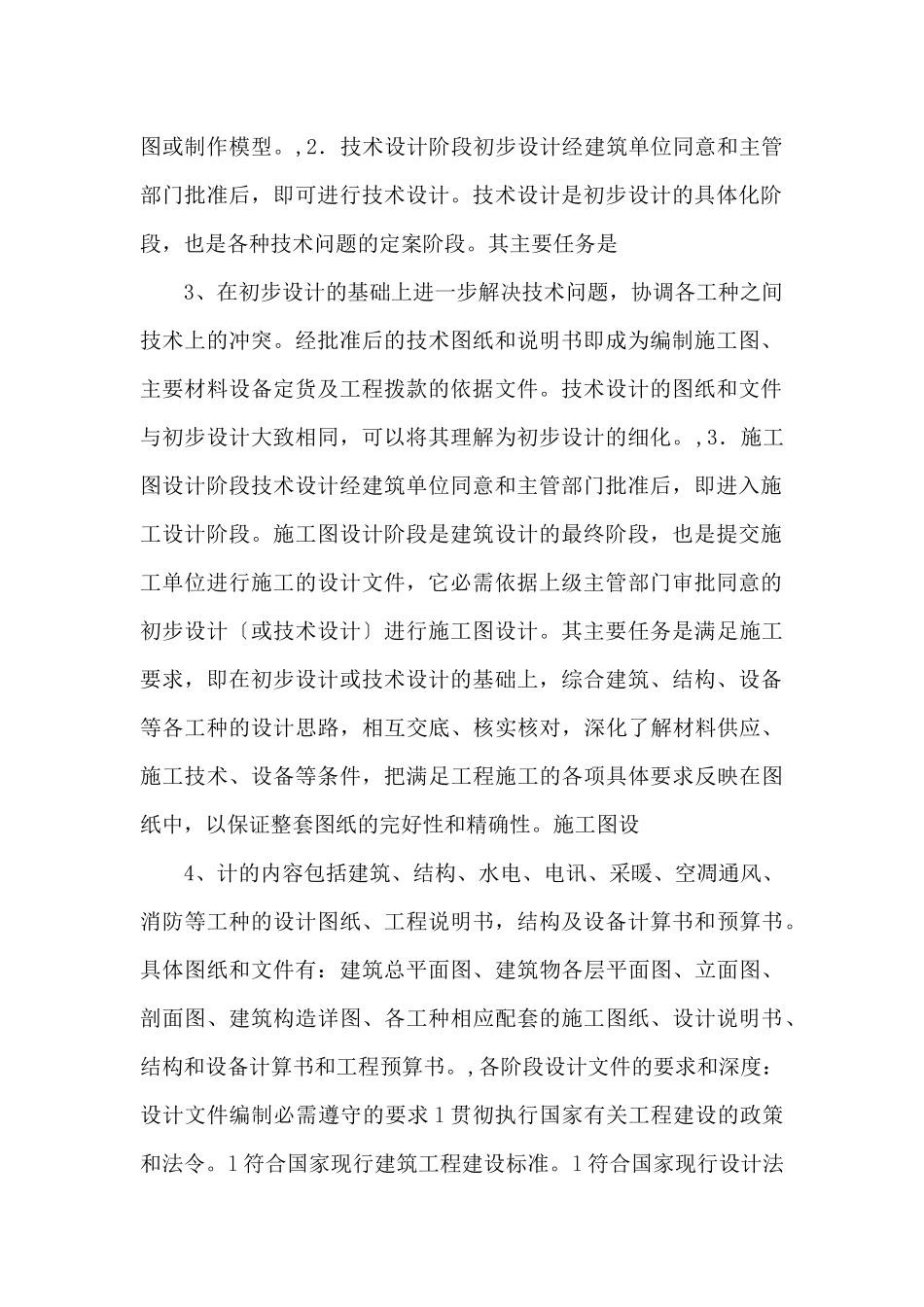

auto cad 全套建筑图纸设计教程 0 财宝值下载 1、第 3 章绘制建筑总平面图,基础学问：把握总平面图的设计内容、设计深度把握 CAD 常用绘图指令把握 CAD 常用编辑指令技能呈现：总平面图在整个建筑设计中的作用总平面图与平、立、剖面图的关系,3.1 本章导学,作为建筑设计的入门基础，设计阶段的认知和分类是很重要的，在本章的导学中，将首先向读者做个概括和阐述。建筑项目的设计通常会包括建筑设计、结构设计、给排水设计、电气设计、暖通设计、防火设计等，本书主要是进行建筑设计的相关学问点的介绍。依据工程冗杂程度、规模大小及审批要求，建筑设计可划分为三个不同的设计阶段，一般统称为初步设计阶段、技术设计阶段和施工图设计阶段。而一般较小规模的工程多只有初步设计和施工图设计两个阶段，即省去技术设计阶段，或将技术设计阶段与施工图设计阶段合二为一。,1． 2、初步设计阶段初步设计是供主管部门审批而供应的文件，也是技术设计和施工图设计的依据。其主要任务是提出设计方案，即依据设计任务书的要求和收集到的必要基础资料、结合基地环境、综合基地环境、综合考虑技术经济条件和建筑艺术的要求，对建筑总体布置、空间组合进行的合理支配，提出两个或多个方案供建设单位选择。初步设计的图纸和文件一般包括设计说明书、设计图纸、主要设备材料表和工程概算等四部分，具体的图纸和文件有：设计总说明、建筑总平面图、各层平面图、剖面图、立面图、工程概算书。大型民用建筑与其他重要工程，必要时需要绘制透视图、俯视图或制作模型。,2．技术设计阶段初步设计经建筑单位同意和主管部门批准后，即可进行技术设计。技术设计是初步设计的具体化阶段，也是各种技术问题的定案阶段。其主要任务是 3、在初步设计的基础上进一步解决技术问题，协调各工种之间技术上的冲突。经批准后的技术图纸和说明书即成为编制施工图、主要材料设备定货及工程拨款的依据文件。技术设计的图纸和文件与初步设计大致相同，可以将其理解为初步设计的细化。,3．施工图设计阶段技术设计经建筑单位同意和主管部门批准后，即进入施工设计阶段。施工图设计阶段是建筑设计的最终阶段，也是提交施工单位进行施工的设计文件，它必需依据上级主管部门审批同意的初步设计〔或技术设计〕进行施工图设计。其主要任务是满足施工要求，即在初步设计或技术设计的基础上，综合建筑、结构、设备等各工种的设计思路，相互交底、核实核对，深化了解材料供应、施工...
