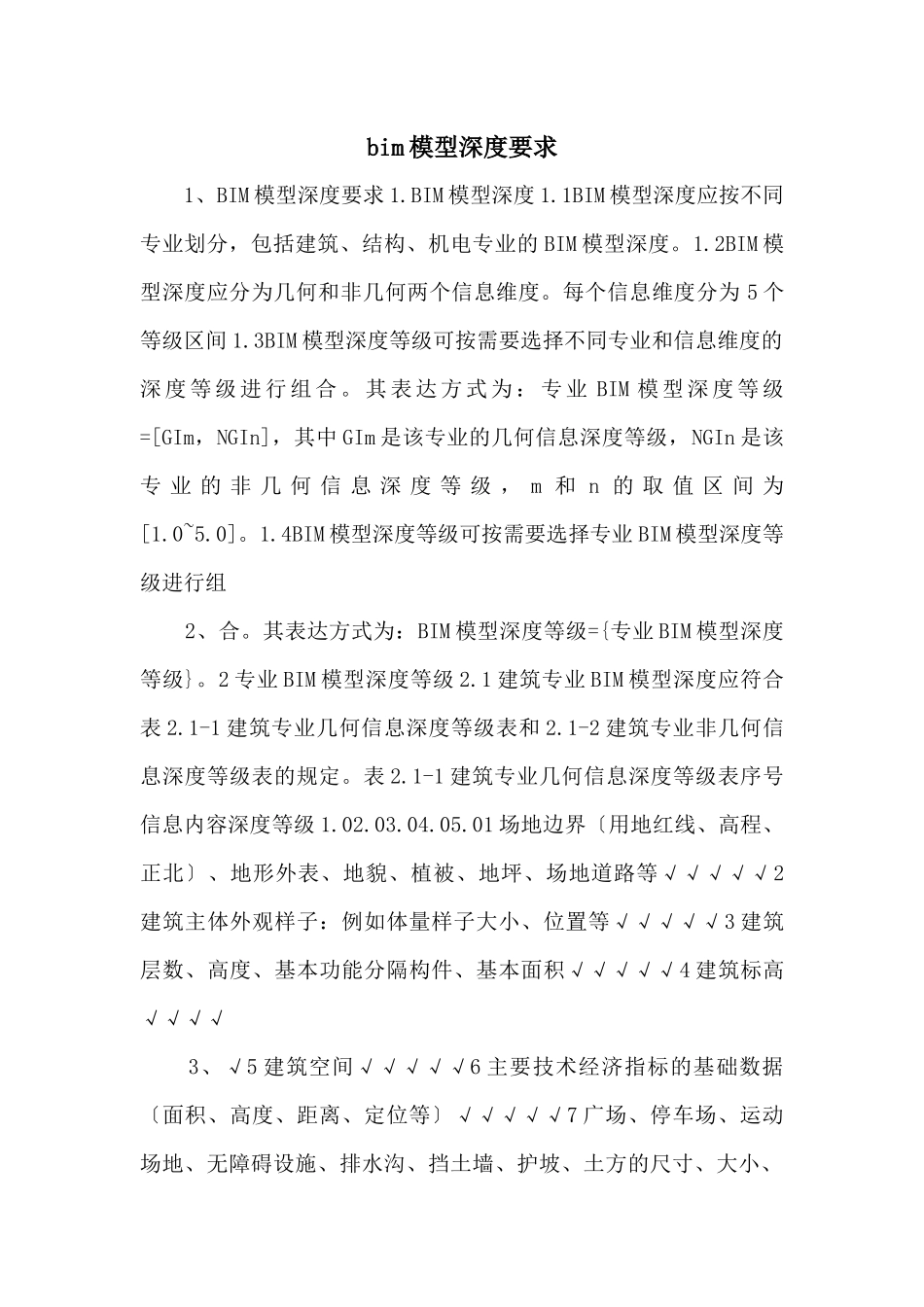

bim模型深度要求_第1页
1/2

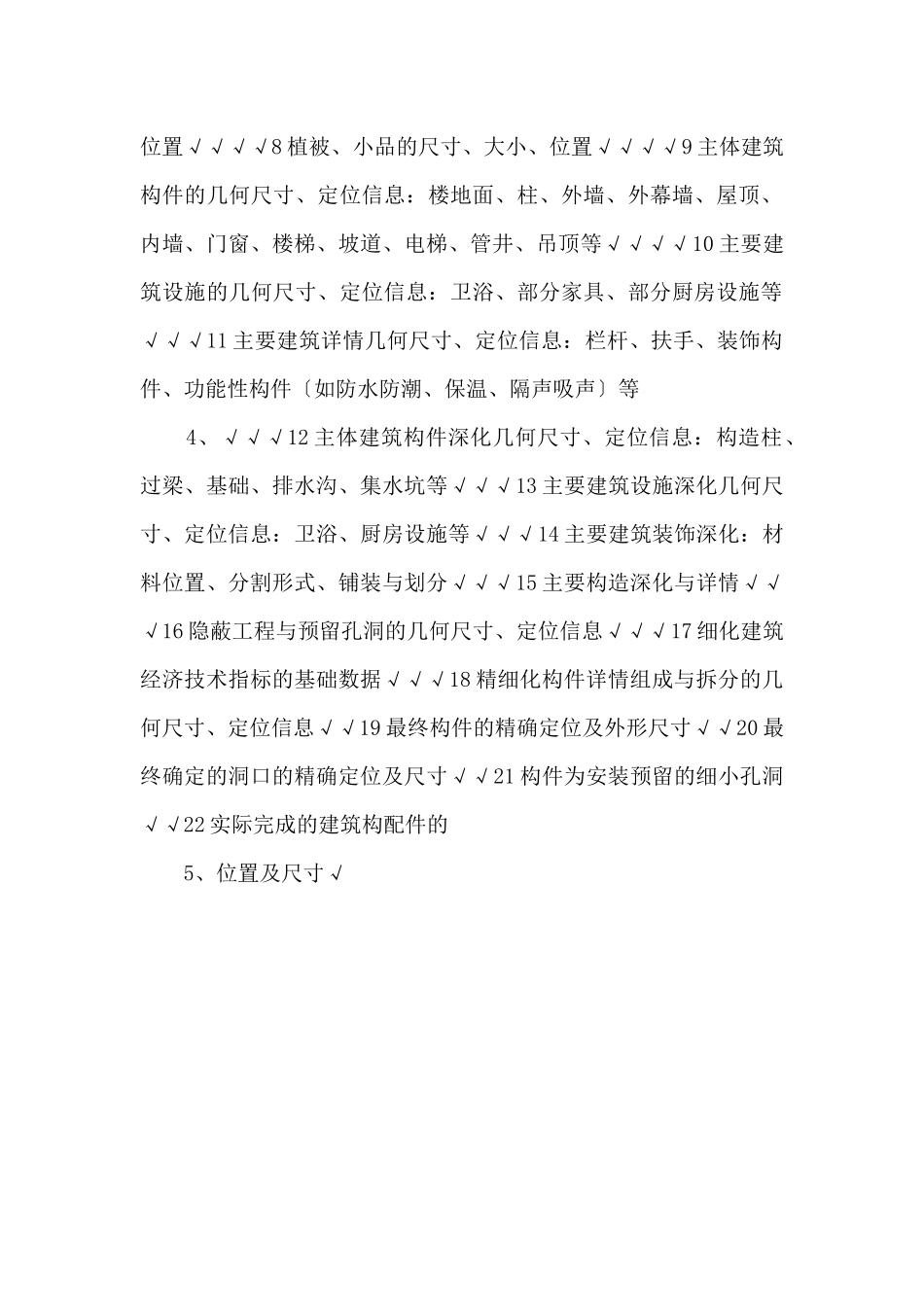

bim模型深度要求_第2页
2/2
bim 模型深度要求 1、BIM 模型深度要求 1.BIM 模型深度 1.1BIM 模型深度应按不同专业划分,包括建筑、结构、机电专业的 BIM 模型深度。1.2BIM 模型深度应分为几何和非几何两个信息维度。每个信息维度分为 5 个等级区间 1.3BIM 模型深度等级可按需要选择不同专业和信息维度的深 度 等 级 进 行 组 合 。 其 表 达 方 式 为 : 专 业 BIM 模 型 深 度 等 级=[GIm,NGIn],其中 GIm 是该专业的几何信息深度等级,NGIn 是该专 业 的 非 几 何 信 息 深 度 等 级 , m 和 n 的 取 值 区 间 为[1.0~5.0]。1.4BIM 模型深度等级可按需要选择专业 BIM 模型深度等级进行组 2、合。其表达方式为:BIM 模型深度等级={专业 BIM 模型深度等级}。2 专业 BIM 模型深度等级 2.1 建筑专业 BIM 模型深度应符合表 2.1-1 建筑专业几何信息深度等级表和 2.1-2 建筑专业非几何信息深度等级表的规定。表 2.1-1 建筑专业几何信息深度等级表序号信息内容深度等级 1.02.03.04.05.01 场地边界〔用地红线、高程、正北〕、地形外表、地貌、植被、地坪、场地道路等√√√√√2建筑主体外观样子:例如体量样子大小、位置等√√√√√3 建筑层数、高度、基本功能分隔构件、基本面积√√√√√4 建筑标高√√√√ 3、√5 建筑空间√√√√√6 主要技术经济指标的基础数据〔面积、高度、距离、定位等〕√√√√√7 广场、停车场、运动场地、无障碍设施、排水沟、挡土墙、护坡、土方的尺寸、大小、位置√√√√8 植被、小品的尺寸、大小、位置√√√√9 主体建筑构件的几何尺寸、定位信息:楼地面、柱、外墙、外幕墙、屋顶、内墙、门窗、楼梯、坡道、电梯、管井、吊顶等√√√√10 主要建筑设施的几何尺寸、定位信息:卫浴、部分家具、部分厨房设施等√√√11 主要建筑详情几何尺寸、定位信息:栏杆、扶手、装饰构件、功能性构件〔如防水防潮、保温、隔声吸声〕等 4、√√√12 主体建筑构件深化几何尺寸、定位信息:构造柱、过梁、基础、排水沟、集水坑等√√√13 主要建筑设施深化几何尺寸、定位信息:卫浴、厨房设施等√√√14 主要建筑装饰深化:材料位置、分割形式、铺装与划分√√√15 主要构造深化与详情√√√16 隐蔽工程与预留孔洞的几何尺寸、定位信息√√√17 细化建筑经济技术指标的基础数据√√√18 精细化构件详情组成与拆分的几何尺寸、定位信息√√19 最终构件的精确定位及外形尺寸√√20 最终确定的洞口的精确定位及尺寸√√21 构件为安装预留的细小孔洞√√22 实际完成的建筑构配件的 5、位置及尺寸√
