FPC生产线工艺流程分析与管理策略

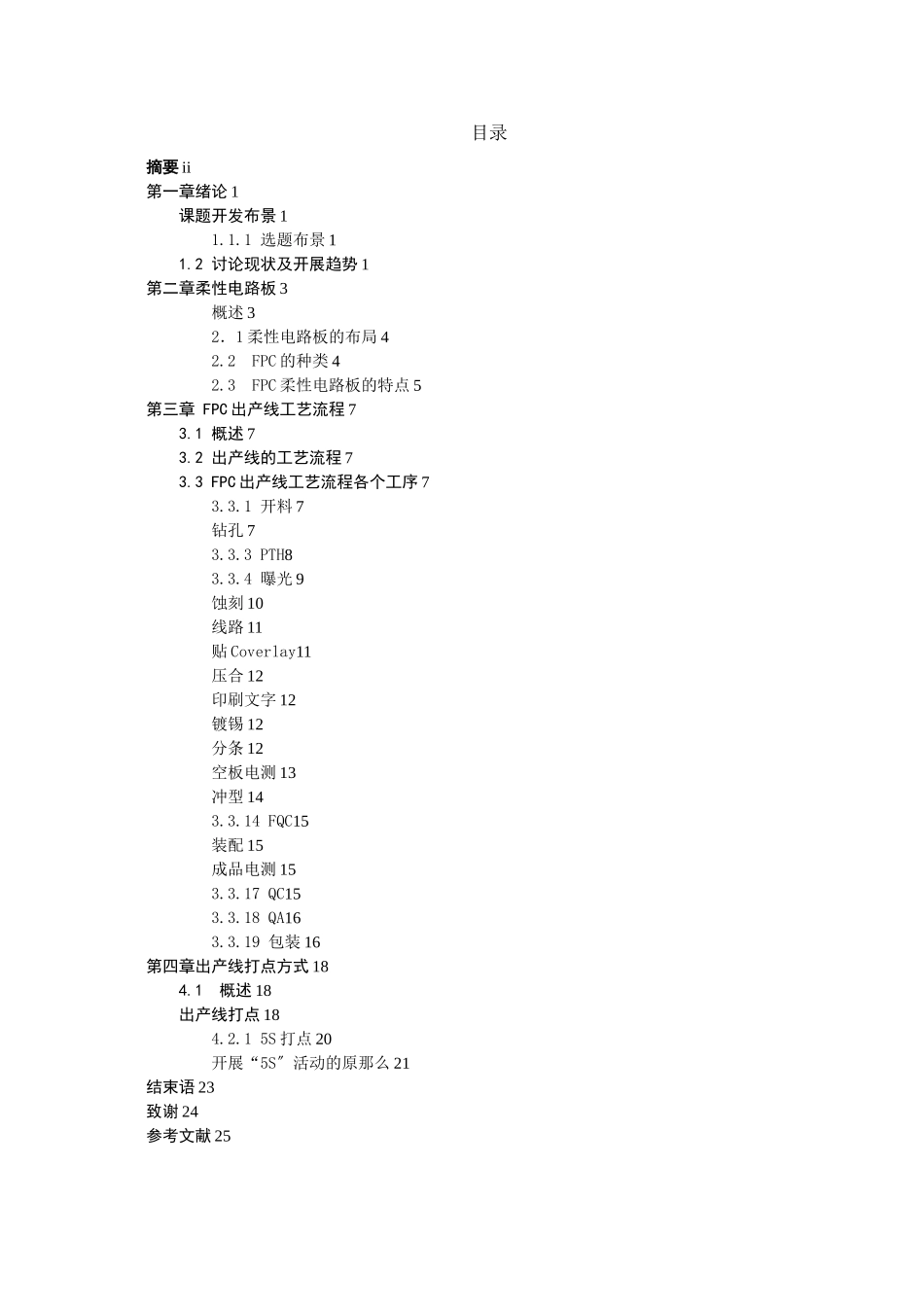

目录摘要 ii第一章绪论 1课题开发布景 11.1.1 选题布景 11.2 讨论现状及开展趋势 1第二章柔性电路板 3概述 32．1 柔性电路板的布局 42.2 FPC 的种类 42.3 FPC 柔性电路板的特点 5第三章 FPC 出产线工艺流程 73.1 概述 73.2 出产线的工艺流程 73.3 FPC 出产线工艺流程各个工序 73.3.1 开料 7钻孔 73.3.3 PTH83.3.4 曝光 9蚀刻 10线路 11贴 Coverlay11压合 12印刷文字 12镀锡 12分条 12空板电测 13冲型 143.3.14 FQC15装配 15成品电测 153.3.17 QC153.3.18 QA163.3.19 包装 16第四章出产线打点方式 184.1 概述 18出产线打点 184.2.1 5S 打点 20开展“5S〞活动的原那么 21结束语 23致谢 24参考文献 25摘 要“宁波华远电子科技自创以来，以 诚信、创新、和谐、共赢〞为经营理念，以满足多变的市场环境，多样的顾客要求而不竭努力，最大程度地达到顾客的价格满足、交货满足、质量满足，成为 FPC〔柔性印刷电路〕的一流企业。我们拥有着精良的出产和测试装备，还有着具有丰富经验的技术开发团队，通过尺度高效运作，合理配置资“源，开发制造出最好的产物，以达到顾客的 最大满足〞而不竭实践。宁波华远电子厂以出产柔性电路板为主，FPC 是一种古老的电子互连技术。发源地在美国。1898年颁发的英国专利中记载有石腊纸基板中制作的扁平导体电路。数年后大缔造家爱迪生〔ThomasEdison〕在尝试记录中描述在类似薄膜上印制厚膜电路〔Polymer Thick Filim〕。20世纪前期科研人员设想和开展了几种新的方法使用挠性电气互连技术。直到20 世纪后期，FPC 用于汽车仪表的密集线路布线和连接，多量量出产挠性板才成为气候。可见挠性板并非现代化的创新科技。20 世纪90年代，德国柏林墙倒下，暗斗结束，使得向来依赖军用的美国用于国防的挠性电路产物在走向衰退。电子产物轻、薄、短、小的需求潮水，使FPC 迅速参军品转到民用，出格是消费品领域。日本走在了世界各国前头，并鼎力开展了FPC 技术。目前，就技术程度、产量、产值上日本均已跃升为世界老大。挠性印制板的细线条高密度化是必定趋势，常规的减去法〔铜箔蚀刻法〕工艺已难以适应，于是采纳半加成法工艺，其工艺过程如图9所示。采纳半加成法的要点是聚酰亚胺基材外表形成极薄的铜箔或其它金属导体层，有高分辨率的耐电镀的光致抗蚀图形。该工艺可达到的线宽/线距小于10/10m 。半加成法挠性印制法制作流程有关挠性线路图形覆盖膜...
