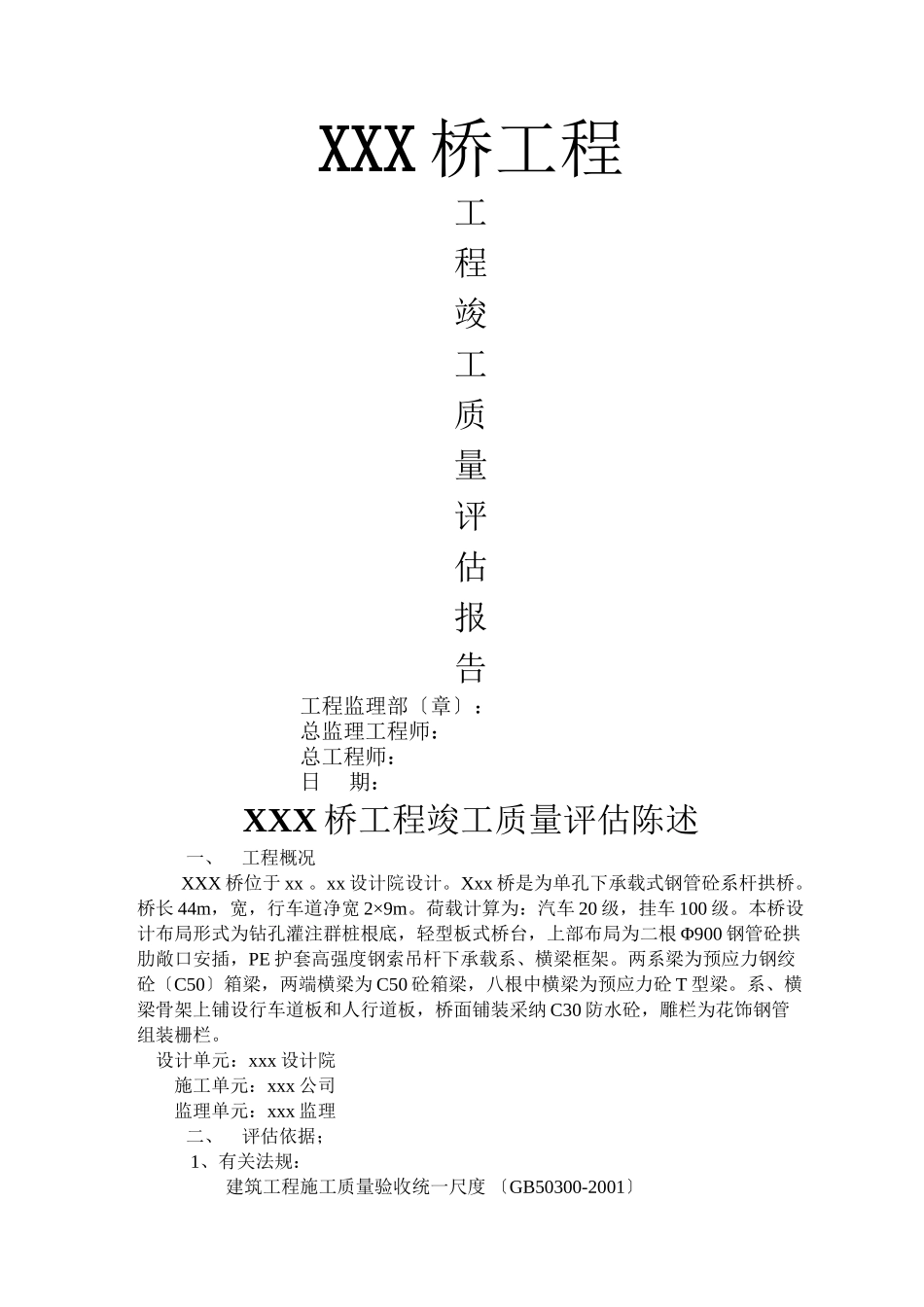

XXX 桥工程工程竣工质量评估报告工程监理部〔章〕：总监理工程师： 总工程师： 日期：XXX 桥工程竣工质量评估陈述一、工程概况XXX 桥位于 xx 。xx 设计院设计。Xxx 桥是为单孔下承载式钢管砼系杆拱桥。桥长 44m，宽，行车道净宽 2×9m。荷载计算为：汽车 20 级，挂车 100 级。本桥设计布局形式为钻孔灌注群桩根底，轻型板式桥台，上部布局为二根 Φ900 钢管砼拱肋敞口安插，PE 护套高强度钢索吊杆下承载系、横梁框架。两系梁为预应力钢绞砼〔C50〕箱梁，两端横梁为 C50 砼箱梁，八根中横梁为预应力砼 T 型梁。系、横梁骨架上铺设行车道板和人行道板，桥面铺装采纳 C30 防水砼，雕栏为花饰钢管组装栅栏。 设计单元：xxx 设计院施工单元：xxx 公司监理单元：xxx 监理二、评估依据； 1、有关法规： 建筑工程施工质量验收统一尺度 〔GB50300-2001〕 公路工程质量查验评定尺度 〔JTJ071－98〕公路桥涵施工技术尺度〔JTJ041－2000〕 公路工程技术尺度 〔JTJ001－97〕 公路工程水泥混凝土试验规程 〔JTJ053〕 公路工程集料试验规程 〔JTJ 058〕 用于水泥和混泥土中的粉煤灰 〔GB 1596〕混凝土布局工程施工质量验收尺度〔GB50204-2024〕钢筋混凝土用热轧带肋钢筋〔GB1499〕 钢筋混凝土用热轧光圆钢筋 〔GB 13013〕 预应力混凝土用钢绞线 〔GB/T 5224〕 预应力混凝土用热处置钢筋 〔GB/T 4423〕 预应力筋锚具、夹具盒连接器 〔GB/T 14370〕 预应力混凝土用金属螺旋管 〔JG/T 3013〕 钢筋焊接及验收规程 〔JGJ18〕 混凝土强度查验评定尺度 〔GBJ107-87〕钢布局工程施工质量验收尺度〔GB50205-2001〕 2、有关文件； 顾桥煤矿进矿路桥施工图 S1379-452G 招、投标文件〔包罗 补充文件〕施工合同图纸会审纪要三、分项、批次的划分； 根据 公路工程质量查验评定尺度 〔JTJ071－98〕中关于桥梁工程分部〔子分部〕工程、分项工程划分，进矿路桥工程划为四个分部，根底及下部构造和上部构造。根底及下部构造划分为 1＃、2＃台两个子分部，分项工程划分钢筋加工安装、桩基、承台、台座与台身、精扎螺纹钢筋的安装与张拉分项；上部布局分为预制和安装、现场浇筑、总体及桥面子分部，预制与安装子分部工程划分为、桥面板预制、分隔带块预制、人行道板预制、中横梁预制、预应力筋的制作与张拉、钢管拱的制作与安装、吊杆的安装、梁板的安装分项；现场浇筑子分部划分为钢筋加工及安装、系梁浇筑、...
