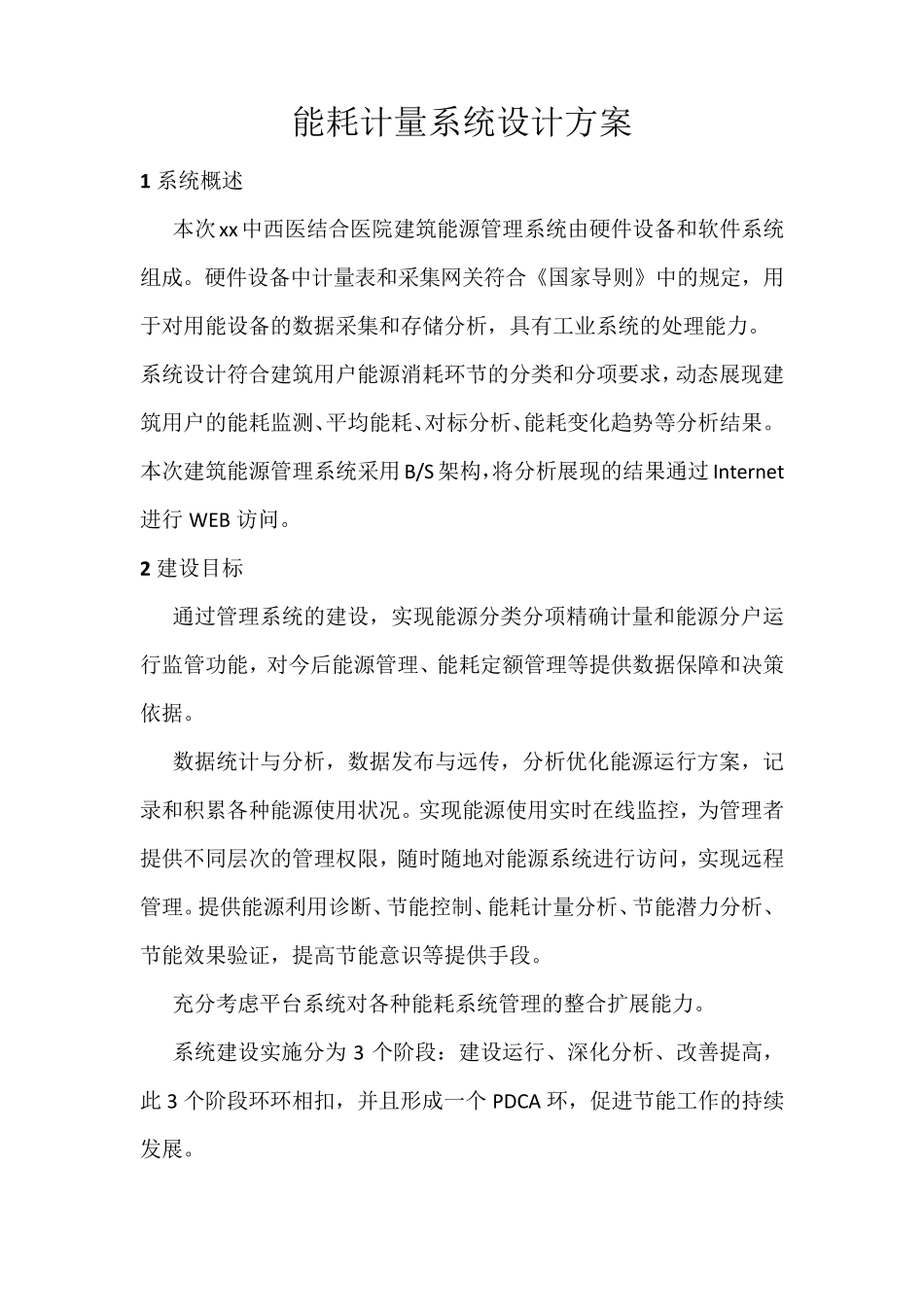

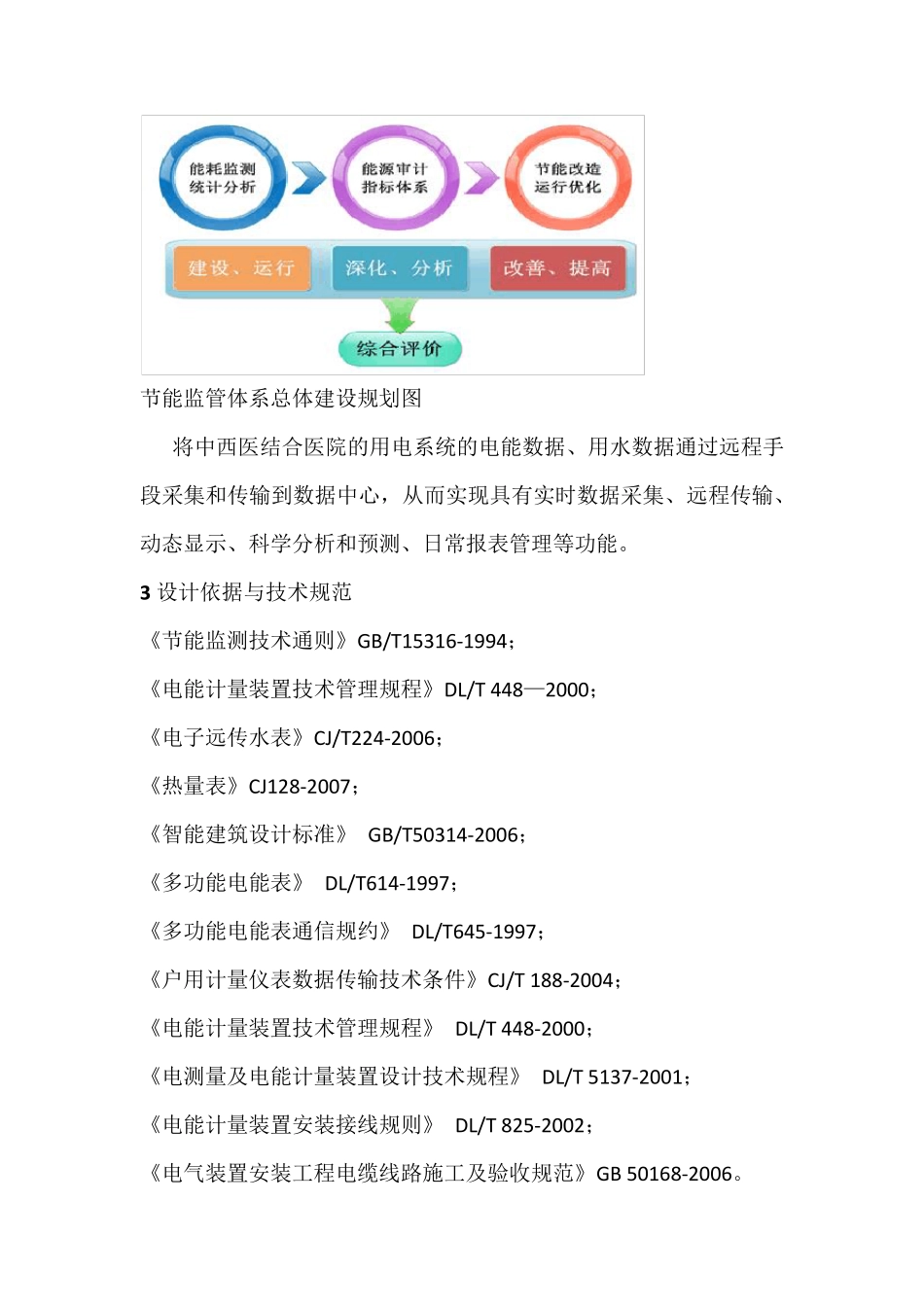

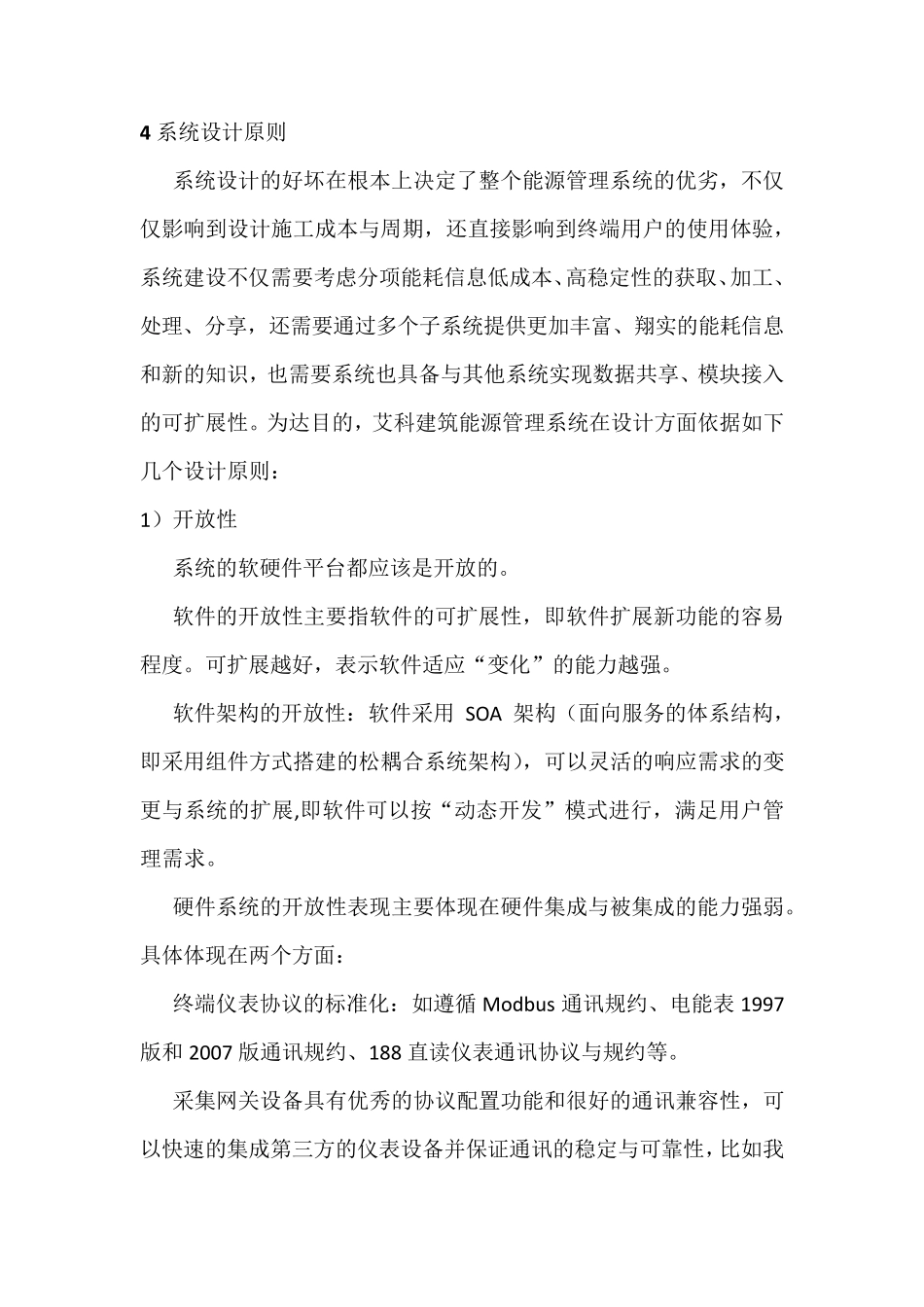

能耗计量系统设计方案 1 系统概述 本次xx 中西医结合医院建筑能源管理系统由硬件设备和软件系统组成。硬件设备中计量表和采集网关符合《国家导则》中的规定,用于对用能设备的数据采集和存储分析,具有工业系统的处理能力。 系统设计符合建筑用户能源消耗环节的分类和分项要求,动态展现建筑用户的能耗监测、平均能耗、对标分析、能耗变化趋势等分析结果。 本次建筑能源管理系统采用B/S 架构,将分析展现的结果通过 Internet进行 WEB 访问。 2 建设目标 通过管理系统的建设,实现能源分类分项精确计量和能源分户运行监管功能,对今后能源管理、能耗定额管理等提供数据保障和决策依据。 数据统计与分析,数据发布与远传,分析优化能源运行方案,记录和积累各种能源使用状况。实现能源使用实时在线监控,为管理者提供不同层次的管理权限,随时随地对能源系统进行访问,实现远程管理。提供能源利用诊断、节能控制、能耗计量分析、节能潜力分析、节能效果验证,提高节能意识等提供手段。 充分考虑平台系统对各种能耗系统管理的整合扩展能力。 系统建设实施分为 3 个阶段:建设运行、深化分析、改善提高,此 3 个阶段环环相扣,并且形成一个 PDCA 环,促进节能工作的持续发展。 节能监管体系总体建设规划图 将中西医结合医院的用电系统的电能数据、用水数据通过远程手段采集和传输到数据中心,从而实现具有实时数据采集、远程传输、动态显示、科学分析和预测、日常报表管理等功能。 3 设计依据与技术规范 《节能监测技术通则》GB/T15316-1994; 《电能计量装置技术管理规程》DL/T 448—2000; 《电子远传水表》CJ/T224-2006; 《热量表》CJ128-2007; 《智能建筑设计标准》 GB/T50314-2006; 《多功能电能表》 DL/T614-1997; 《多功能电能表通信规约》 DL/T645-1997; 《户用计量仪表数据传输技术条件》CJ/T 188-2004; 《电能计量装置技术管理规程》 DL/T 448-2000; 《电测量及电能计量装置设计技术规程》 DL/T 5137-2001; 《电能计量装置安装接线规则》 DL/T 825-2002; 《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006。 4 系统设计原则 系统设计的好坏在根本上决定了整个能源管理系统的优劣,不仅仅影响到设计施工成本与周期,还直接影响到终端用户的使用体验,系统建设不仅需要考虑分项能耗信息低成本、高稳定性的获取、加工、处理、分享,还需要通过多个子系统提供更加丰富、...
