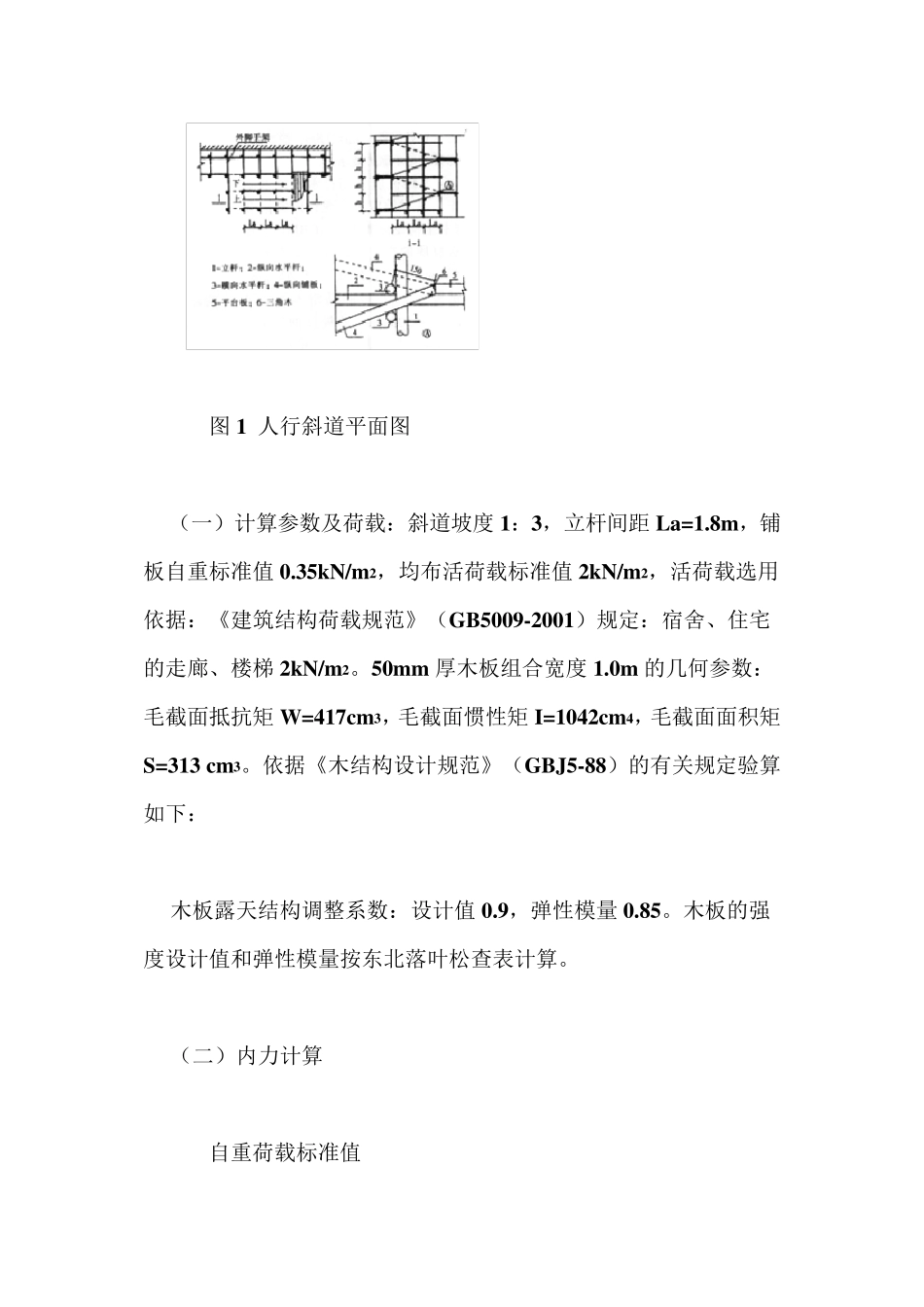

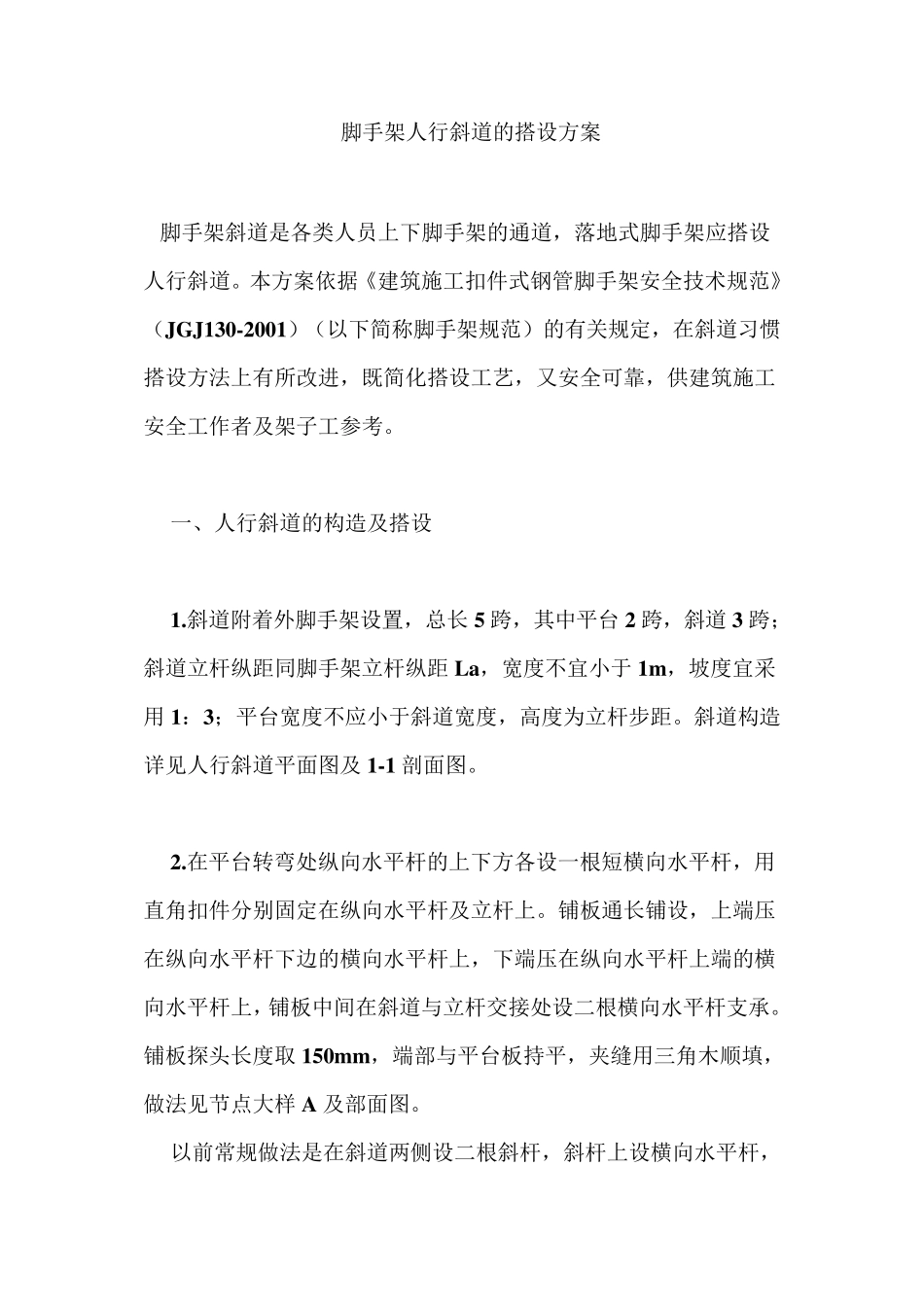

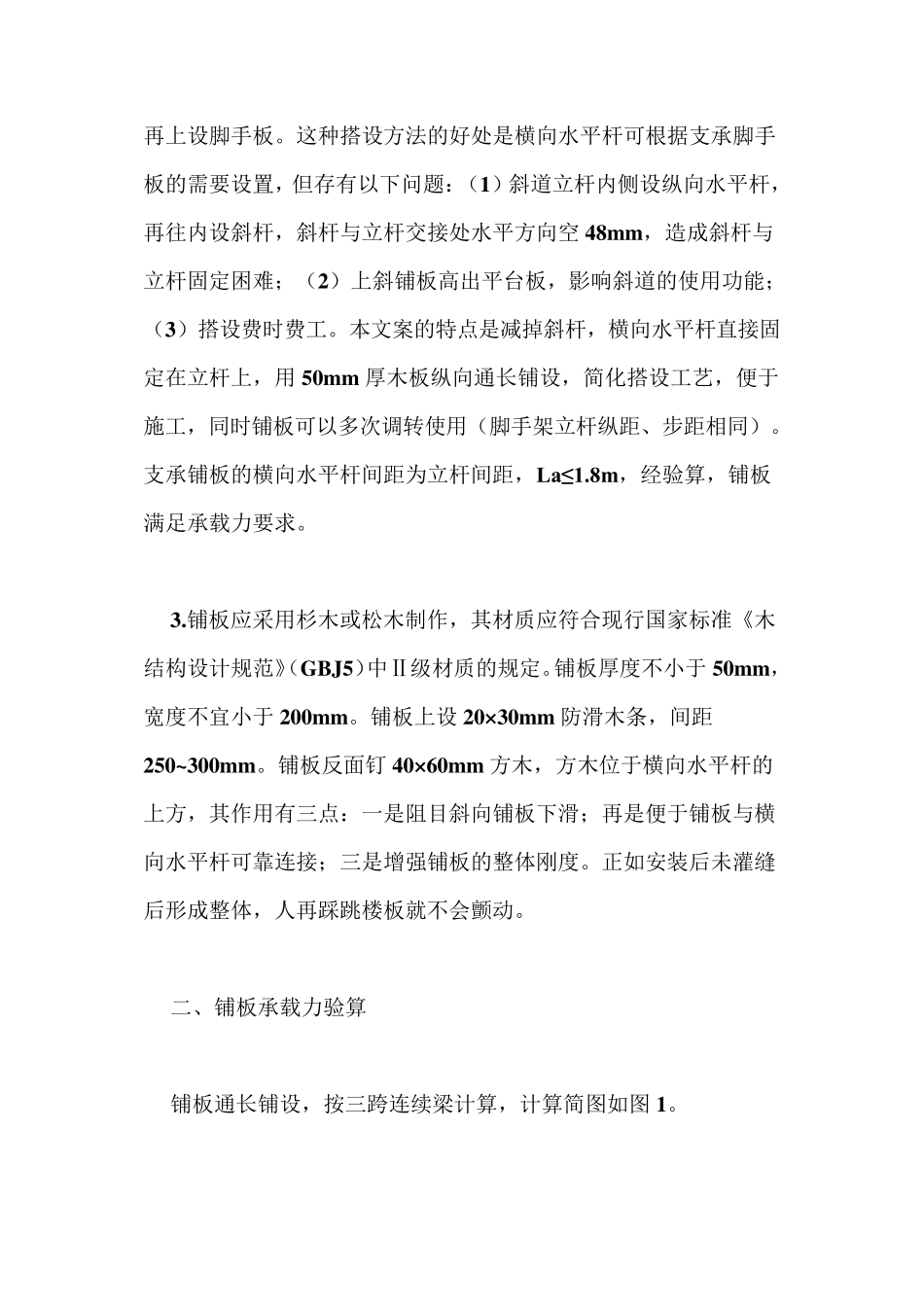

脚手架人行斜道的搭设方案 脚手架斜道是各类人员上下脚手架的通道,落地式脚手架应搭设人行斜道。本方案依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)(以下简称脚手架规范)的有关规定,在斜道习惯搭设方法上有所改进,既简化搭设工艺,又安全可靠,供建筑施工安全工作者及架子工参考。 一、人行斜道的构造及搭设 1.斜道附着外脚手架设置,总长 5 跨,其中平台 2 跨,斜道3 跨;斜道立杆纵距同脚手架立杆纵距 La,宽度不宜小于 1m ,坡度宜采用 1:3;平台宽度不应小于斜道宽度,高度为立杆步距。斜道构造详见人行斜道平面图及1-1 剖面图。 2.在平台转弯处纵向水平杆的上下方各设一根短横向水平杆,用直角扣件分别固定在纵向水平杆及立杆上。铺板通长铺设,上端压在纵向水平杆下边的横向水平杆上,下端压在纵向水平杆上端的横向水平杆上,铺板中间在斜道与立杆交接处设二根横向水平杆支承。铺板探头长度取 150m m ,端部与平台板持平,夹缝用三角木顺填,做法见节点大样 A 及部面图。 以前常规做法是在斜道两侧设二根斜杆,斜杆上设横向水平杆,再上设脚手板。这种搭设方法的好处是横向水平杆可根据支承脚手板的需要设置,但存有以下问题:(1)斜道立杆内侧设纵向水平杆,再往内设斜杆,斜杆与立杆交接处水平方向空 48mm,造成斜杆与立杆固定困难;(2)上斜铺板高出平台板,影响斜道的使用功能;(3)搭设费时费工。本文案的特点是减掉斜杆,横向水平杆直接固定在立杆上,用 50mm 厚木板纵向通长铺设,简化搭设工艺,便于施工,同时铺板可以多次调转使用(脚手架立杆纵距、步距相同)。支承铺板的横向水平杆间距为立杆间距,La≤1.8m,经验算,铺板满足承载力要求。 3.铺板应采用杉木或松木制作,其材质应符合现行国家标准《木结构设计规范》(GBJ5)中Ⅱ级材质的规定。铺板厚度不小于 50mm,宽度不宜小于 200mm。铺板上设 20×30mm 防滑木条,间距250~300mm。铺板反面钉 40×60mm 方木,方木位于横向水平杆的上方,其作用有三点:一是阻目斜向铺板下滑;再是便于铺板与横向水平杆可靠连接;三是增强铺板的整体刚度。正如安装后未灌缝后形成整体,人再踩跳楼板就不会颤动。 二、铺板承载力验算 铺板通长铺设,按三跨连续梁计算,计算简图如图 1。 图1 人行斜道平面图 (一)计算参数及荷载:斜道坡度1:3,立杆间距La=1.8m ,铺板自重标准值0.35kN/m 2,均布活荷载标准值2kN/m 2,活荷...
