脚手架工程技术交底大全

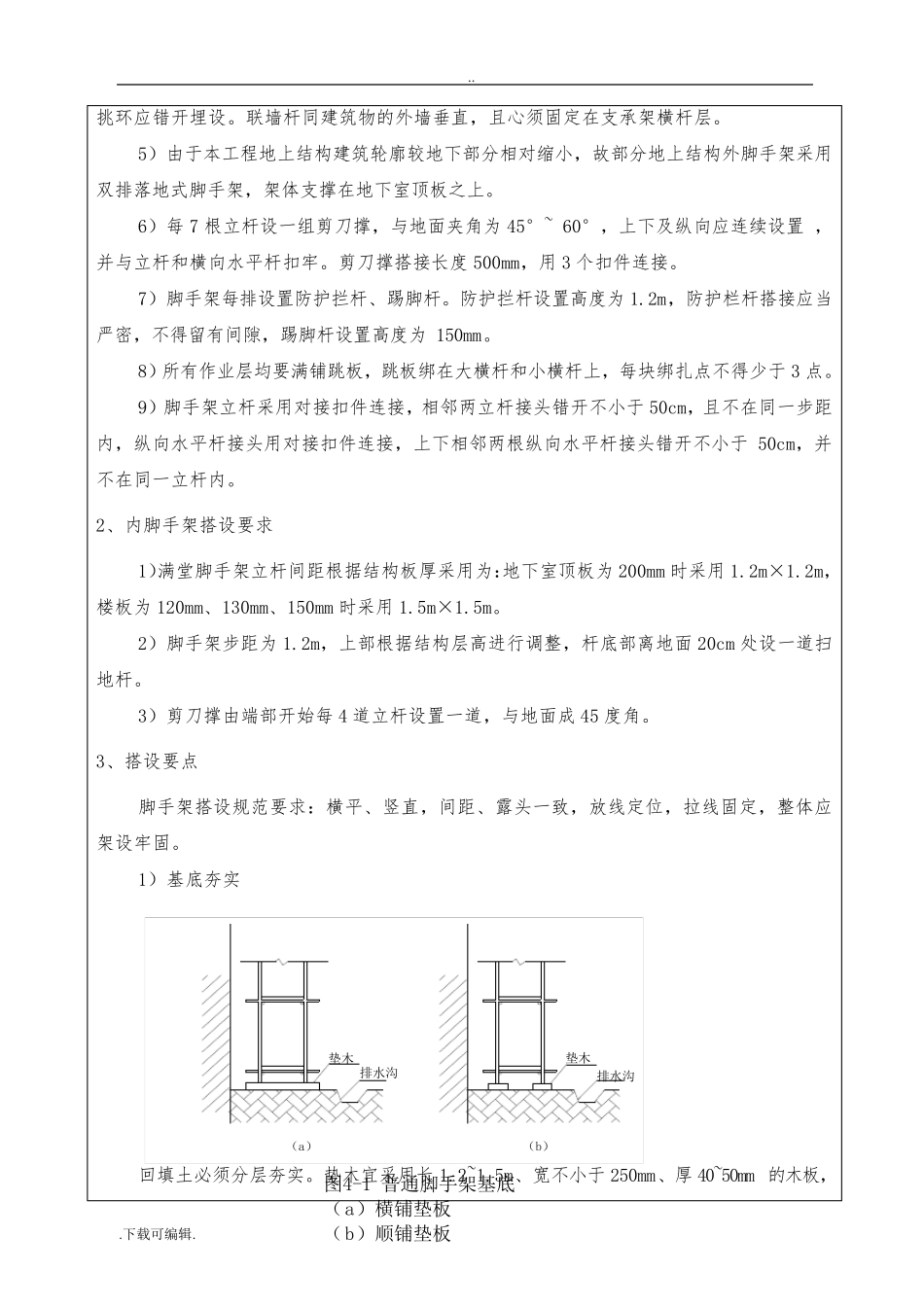

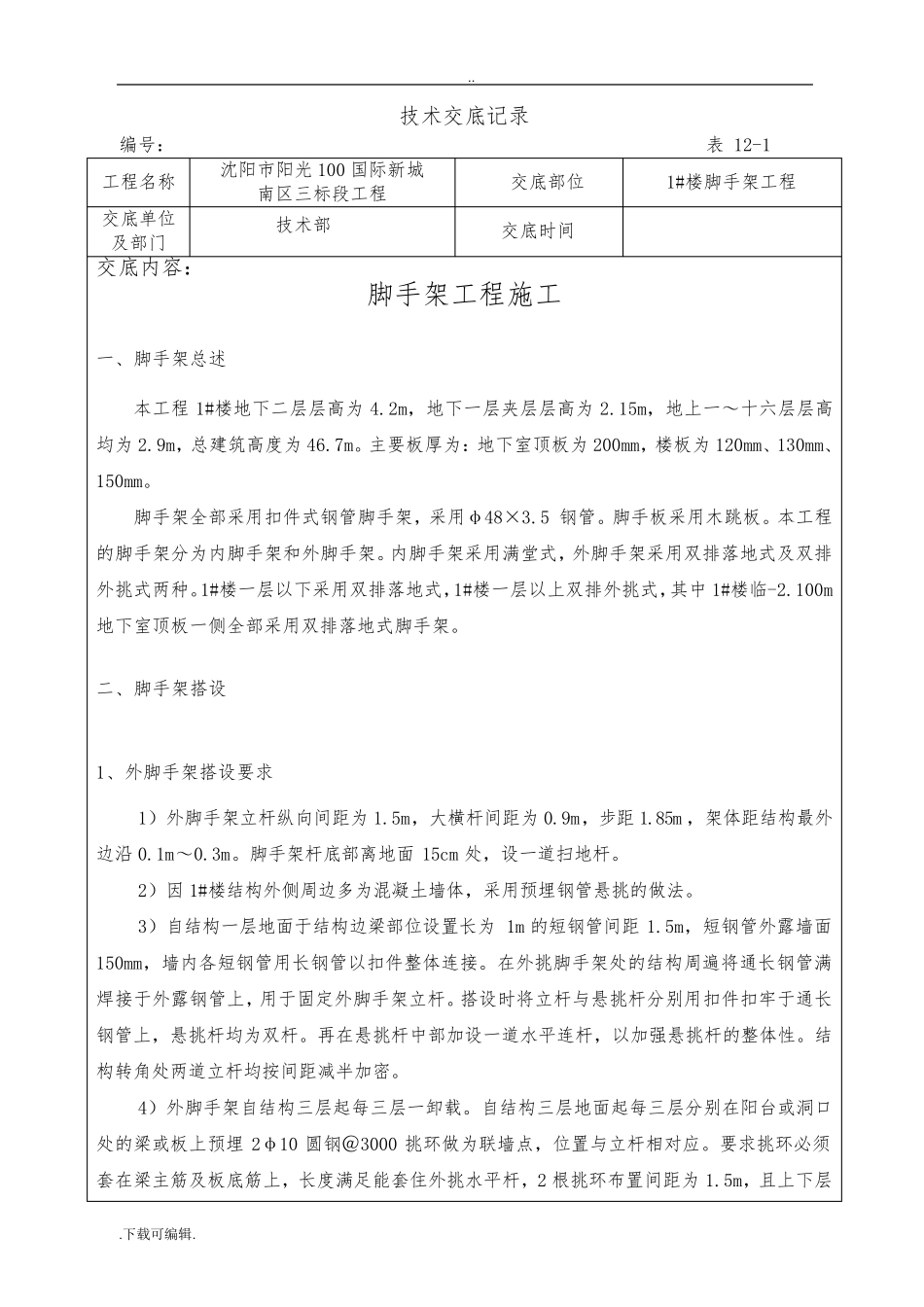

.. .下载可编辑. 技术交底记录 编号： 表 12-1 工程名称 沈阳市阳光100 国际新城 南区三标段工程 交底部位 1#楼脚手架工程 交底单位及部门 技术部 交底时间 交底内容： 脚手架工程施工 一、脚手架总述 本工程1#楼地下二层层高为4.2m，地下一层夹层层高为2.15m，地上一～十六层层高均为2.9m，总建筑高度为46.7m。主要板厚为：地下室顶板为200mm，楼板为120mm、130mm、150mm。 脚手架全部采用扣件式钢管脚手架，采用φ48×3.5 钢管。脚手板采用木跳板。本工程的脚手架分为内脚手架和外脚手架。内脚手架采用满堂式，外脚手架采用双排落地式及双排外挑式两种。1#楼一层以下采用双排落地式，1#楼一层以上双排外挑式，其中 1#楼临-2.100m地下室顶板一侧全部采用双排落地式脚手架。 二、脚手架搭设 1、外脚手架搭设要求 1）外脚手架立杆纵向间距为1.5m，大横杆间距为0.9m，步距 1.85m ，架体距结构最外边沿 0.1m～0.3m。脚手架杆底部离地面 15cm 处，设一道扫地杆。 2）因 1#楼结构外侧周边多为混凝土墙体，采用预埋钢管悬挑的做法。 3）自结构一层地面于结构边梁部位设置长为1m 的短钢管间距 1.5m，短钢管外露墙面150mm，墙内各短钢管用长钢管以扣件整体连接。在外挑脚手架处的结构周遍将通长钢管满焊接于外露钢管上，用于固定外脚手架立杆。搭设时将立杆与悬挑杆分别用扣件扣牢于通长钢管上，悬挑杆均为双杆。再在悬挑杆中部加设一道水平连杆，以加强悬挑杆的整体性。结构转 角 处两道立杆均按 间距减 半 加密 。 4）外脚手架自结构三层起 每 三层一卸 载 。自结构三层地面起 每 三层分别在阳台 或 洞 口处的梁或 板上预埋2φ10 圆 钢＠ 3000 挑环 做为联 墙点 ，位置与立杆相 对 应 。要求挑环 必 须套 在梁主筋 及板底筋 上，长度满足 能 套 住 外挑水平杆，2 根 挑环 布 置间距为1.5m，且 上下层 .. .下载可编辑. 挑环应错开埋设。联墙杆同建筑物的外墙垂直，且心须固定在支承架横杆层。 5）由于本工程地上结构建筑轮廓较地下部分相对缩小，故部分地上结构外脚手架采用双排落地式脚手架，架体支撑在地下室顶板之上。 6）每7 根立杆设一组剪刀撑，与地面夹角为45°~ 60°，上下及纵向应连续设置 ，并与立杆和横向水平杆扣牢。剪刀撑搭接长度 500mm，用3 个扣件连接。 7）脚手架每排设置防护拦杆、踢脚杆。防护拦杆设置高度为1.2m，防护栏杆搭接应当严密，不得...
