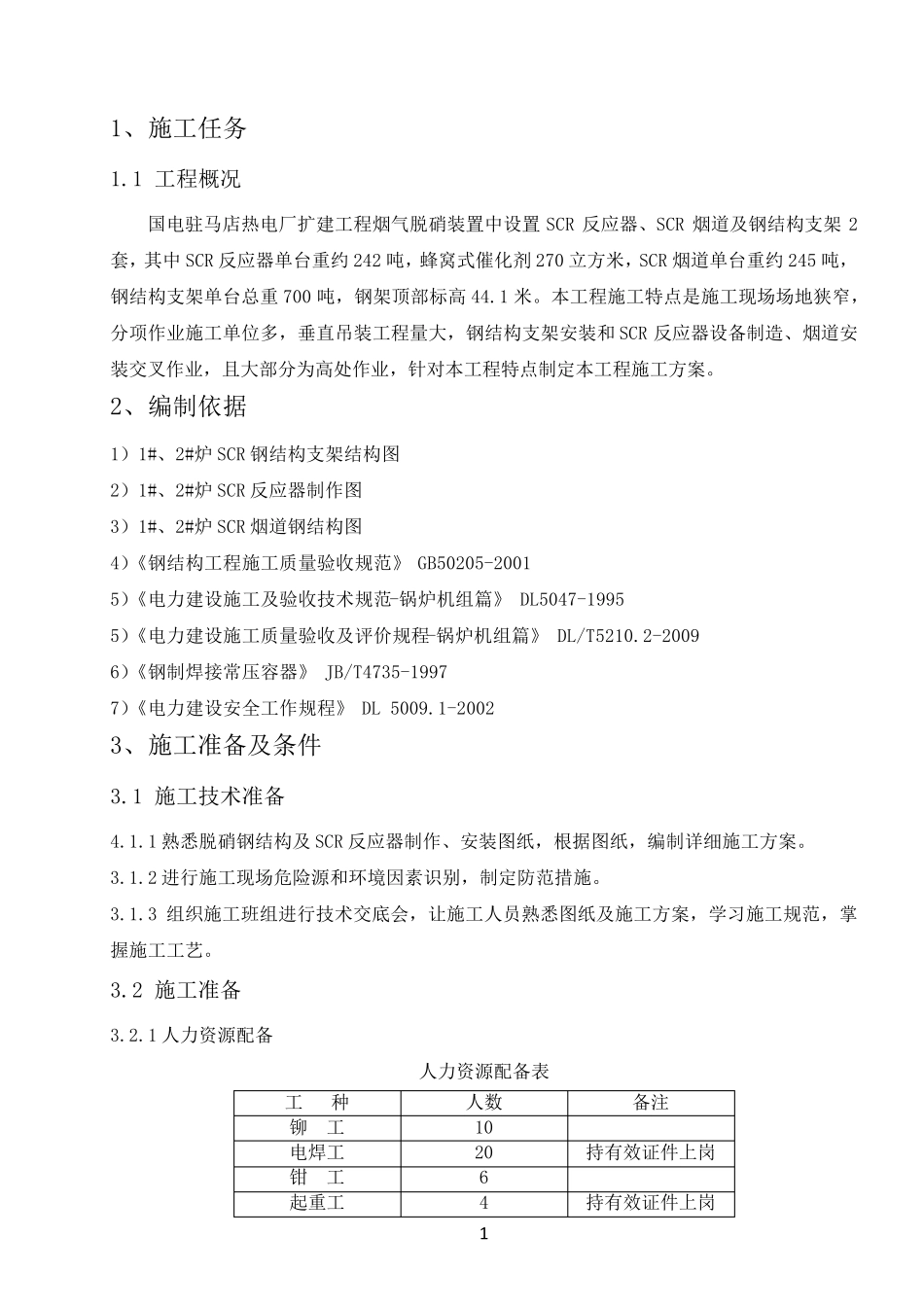

1 1、施工任务 1.1 工程概况 国电驻马店热电厂扩建工程烟气脱硝装置中设置 SCR 反应器、SCR 烟道及钢结构支架 2套，其中 SCR 反应器单台重约 242 吨，蜂窝式催化剂 270 立方米，SCR 烟道单台重约 245 吨，钢结构支架单台总重 700 吨，钢架顶部标高 44.1 米。本工程施工特点是施工现场场地狭窄，分项作业施工单位多，垂直吊装工程量大，钢结构支架安装和 SCR 反应器设备制造、烟道安装交叉作业，且大部分为高处作业，针对本工程特点制定本工程施工方案。 2、编制依据 1）1#、2#炉 SCR 钢结构支架结构图 2）1#、2#炉 SCR 反应器制作图 3）1#、2#炉 SCR 烟道钢结构图 4）《钢结构工程施工质量验收规范》 GB50205-2001 5）《电力建设施工及验收技术规范-锅炉机组篇》 DL5047-1995 5）《电力建设施工质量验收及评价规程-锅炉机组篇》 DL/T5210.2-2009 6）《钢制焊接常压容器》 JB/T4735-1997 7）《电力建设安全工作规程》 DL 5009.1-2002 3、施工准备及条件 3.1 施工技术准备 4.1.1 熟悉脱硝钢结构及 SCR 反应器制作、安装图纸，根据图纸，编制详细施工方案。 3.1.2 进行施工现场危险源和环境因素识别，制定防范措施。 3.1.3 组织施工班组进行技术交底会，让施工人员熟悉图纸及施工方案，学习施工规范，掌握施工工艺。 3.2 施工准备 3.2.1 人力资源配备 人力资源配备表 工 种 人数 备注 铆 工 10 电焊工 20 持 有 效 证 件上 岗 钳 工 6 起 重工 4 持 有 效 证 件上 岗 2 工 程 部 设 专 职 质 检 员 进 行 质 量 监 督 。 电 工 、 电 焊 工 和 架 子 工 等 为 特 殊 工 种 ， 其 作 业 人 员 必 须经 过 国 家 规 定 的 专 业 培 训 ， 持 证 上 岗 ； 单 项 技 术 员 全 面 负 责 单 项 工 程 技 术 策 划 、 施 工 质 量 监 督 及现 场 管 理 调 度 工 作 ； 材 料 员 负 责 施 工 用 材 料 的 采 购 、 进 场 及 检 验 工 作 。 安 装 工 、 电 焊 工 要 有 高 处作 业 经 验 ， 施 工 人 员 在 施 工 前 ， 应 认 真 学 习 高 处 安 全 作 业 指 导 、 熟 悉 图 纸 及 细 部 要 求 ， 在 施 工 过程 中 ， 应 严 格 按 质 量 和 安 全 要 求 进 行 施 工 严...
