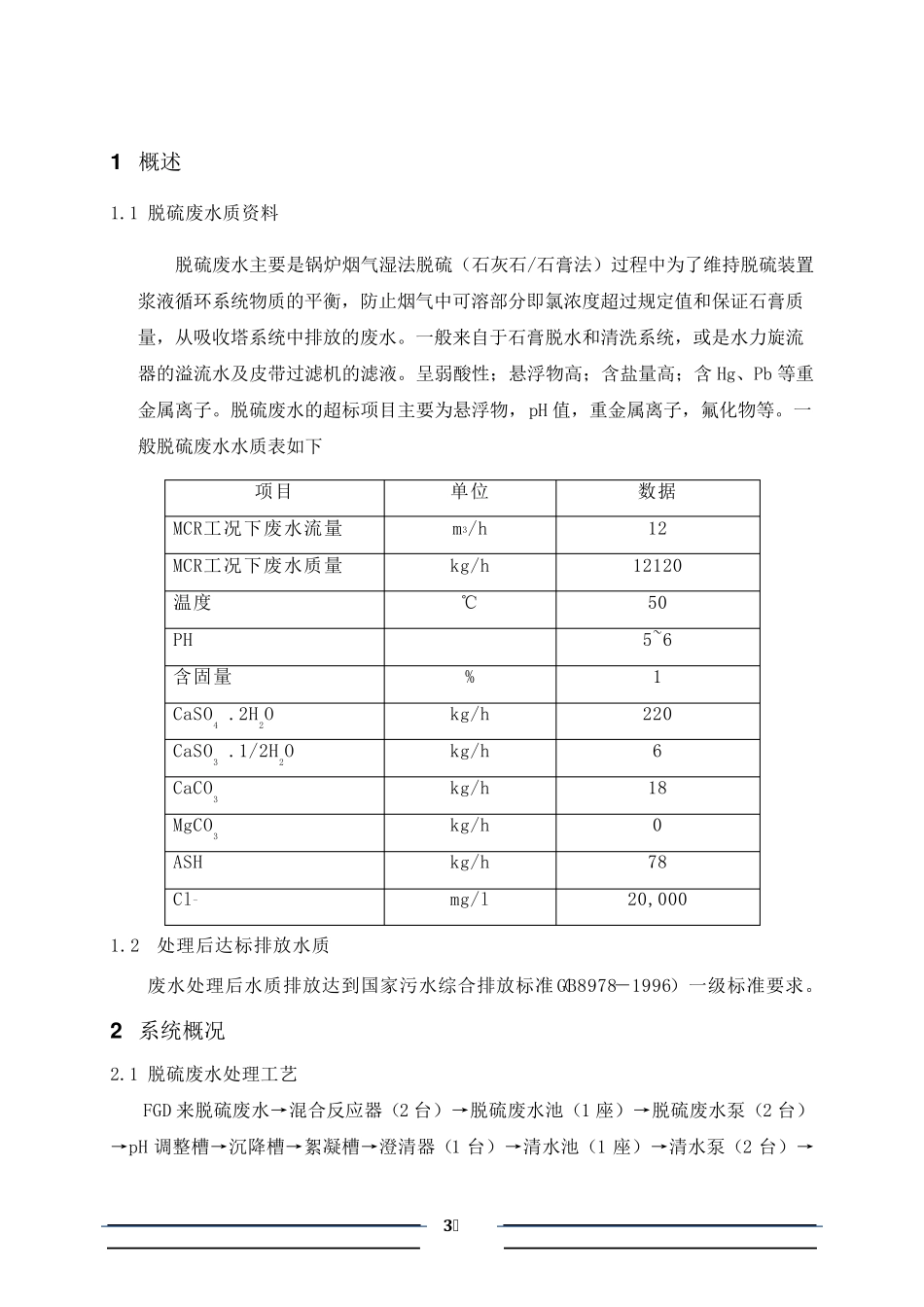

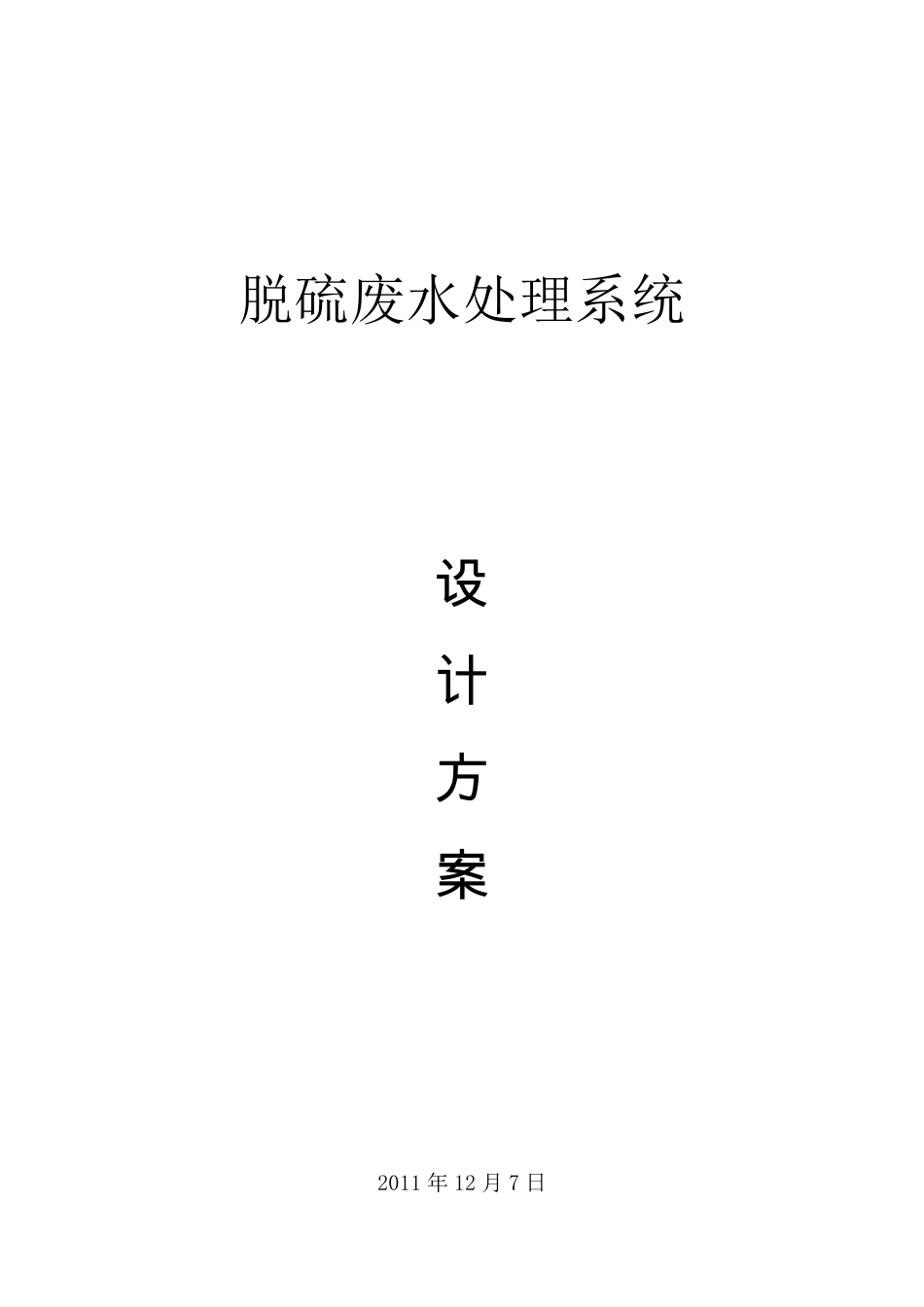

脱硫废水处理系统 设 计 方 案 2011 年 12 月 7 日 目 录 1 概述 ..................................................................................................................................... 3 2 系统概况 ............................................................................................................................. 3 3 系统连接与运行 ................................................................................................................. 4 4 加药系统 ............................................................................................................................. 5 5 废水排放系统 ..................................................................................................................... 6 6 设备及构筑物布置 ............................................................................................................. 6 7 主要设备及构筑物清册 ..................................................................................................... 6 8 废水处理流程图 ................................................................................................................. 9 3 1 概述 1.1 脱硫废水质资料 脱硫废水主要是锅炉烟气湿法脱硫(石灰石/石膏法)过程中为了维持脱硫装置浆液循环系统物质的平衡,防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量,从吸收塔系统中排放的废水。一般来自于石膏脱水和清洗系统,或是水力旋流器的溢流水及皮带过滤机的滤液。呈弱酸性;悬浮物高;含盐量高;含Hg、Pb 等重金属离子。脱硫废水的超标项目主要为悬浮物,pH 值,重金属离子,氟化物等。一般脱硫废水水质表如下 项目 单位 数据 MCR工况下废水流量 m3/h 12 MCR工况下废水质量 kg/h 12120 温度 ℃ 50 PH 5~6 含固量 % 1 CaSO4 .2H2O kg/h 220 CaSO3 .1/2H2O kg/h 6 CaCO3 kg/h 18 MgCO3 kg/h 0 ASH kg/h 78 Cl- mg/l 20,000 1.2 处理后达标排放水质 废水处理后水质排放达到国家污水综合排放标准(GB8978-1996)一级标准要求。 2 系统概况 2.1 脱硫废水处理工艺 FGD 来脱硫废水→混合反应器(2 台...
