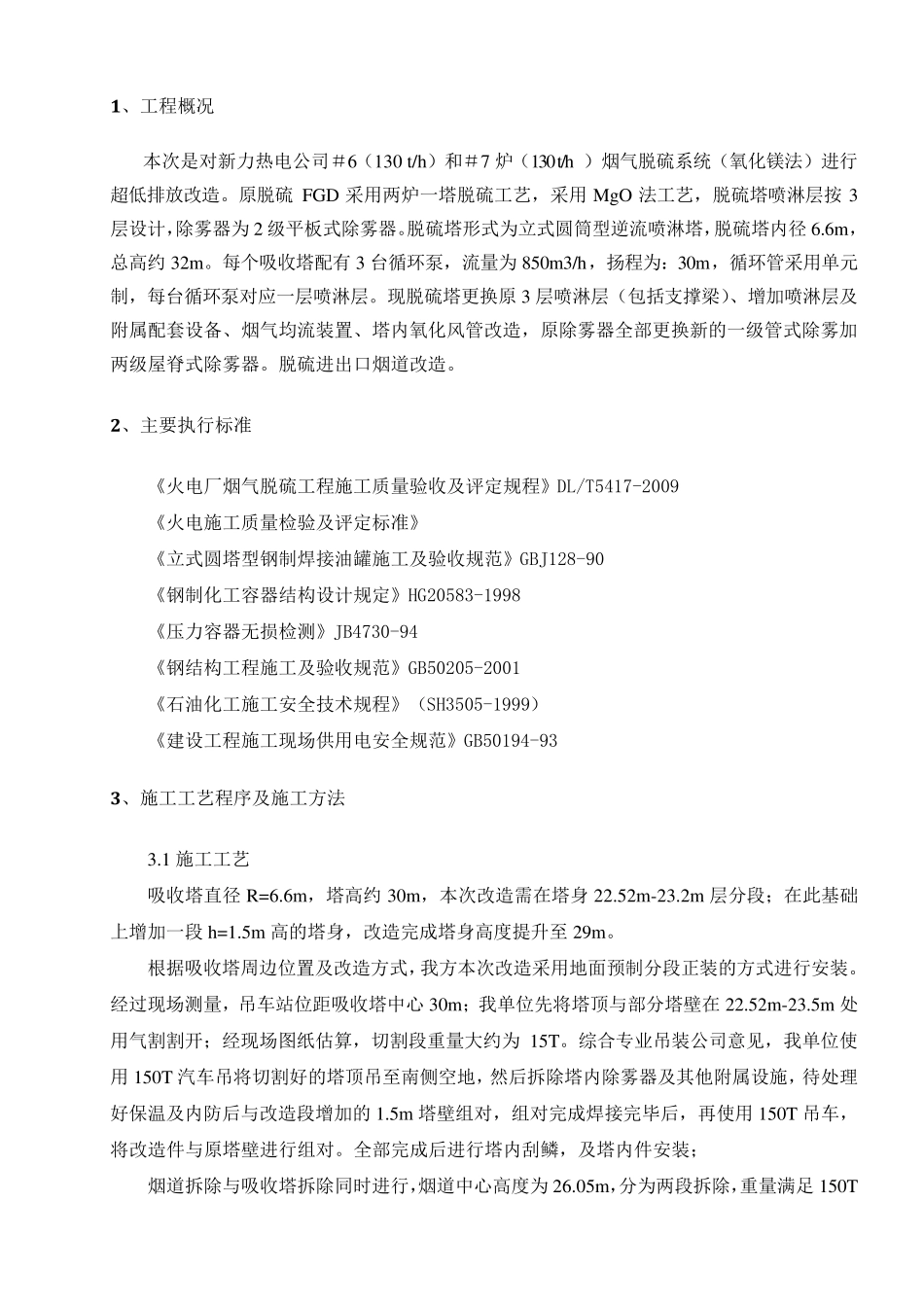

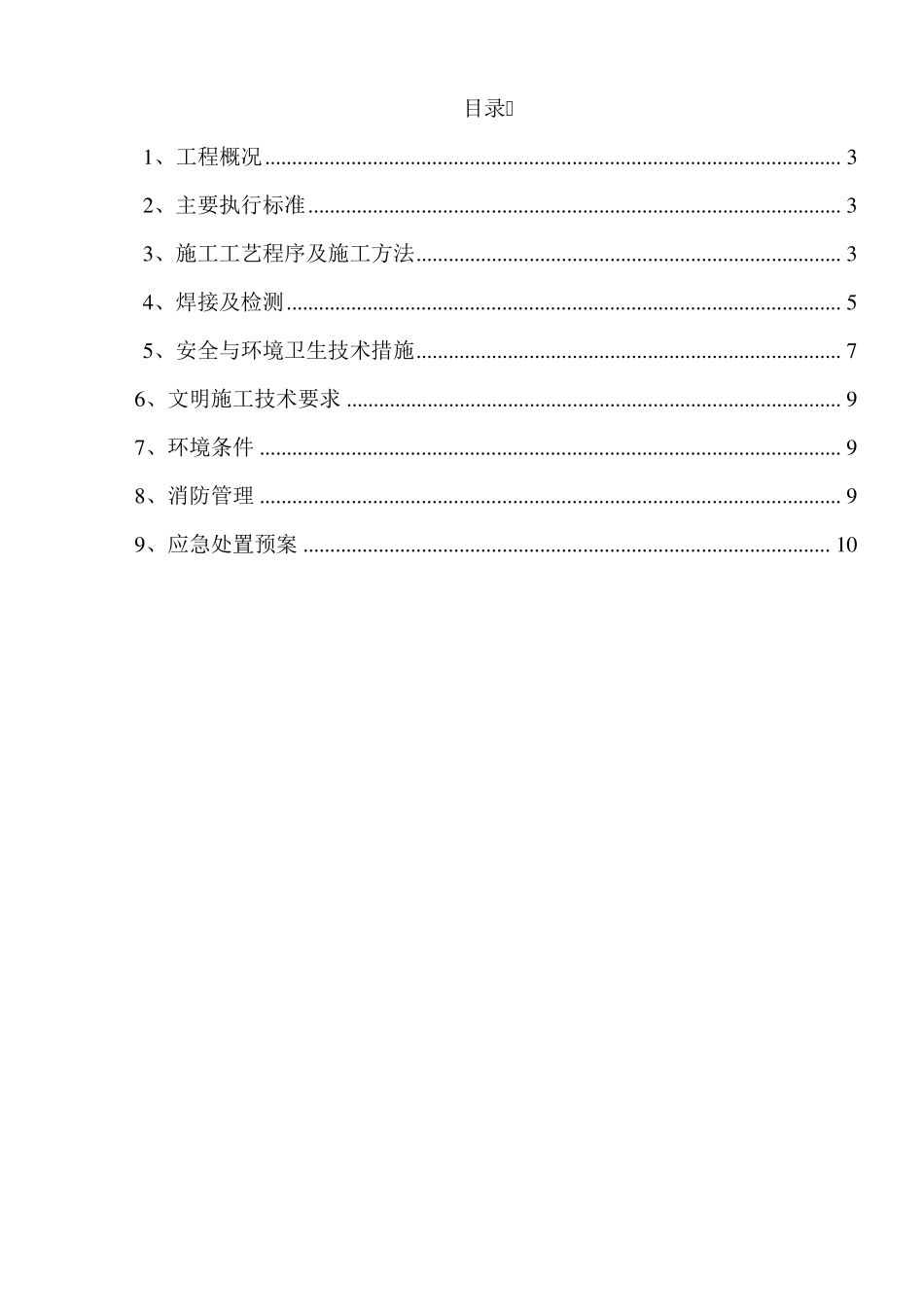

新力热电超低排放改造项目 吸收塔施工方案 编制: 审核: 批准: 航天环境工程有限公司 二零一七年 八月九日 目录 1 、工程概况 ........................................................................................................... 3 2 、主要执行标准 ................................................................................................... 3 3 、施工工艺程序及施工方法 ............................................................................... 3 4 、焊接及检测 ....................................................................................................... 5 5 、安全与环境卫生技术措施 ............................................................................... 7 6 、文明施工技术要求 ............................................................................................ 9 7 、环境条件 ............................................................................................................ 9 8 、消防管理 ............................................................................................................ 9 9 、应急处置预案 .................................................................................................. 1 0 1、工程概况 本次是对新力热电公司＃6（130 t/h）和＃7 炉（130 t/h ）烟气脱硫系统（氧化镁法）进行超低排放改造。原脱硫 FGD 采用两炉一塔脱硫工艺，采用 MgO 法工艺，脱硫塔喷淋层按 3层设计，除雾器为 2 级平板式除雾器。脱硫塔形式为立式圆筒型逆流喷淋塔，脱硫塔内径 6.6m，总高约 32m。每个吸收塔配有 3 台循环泵，流量为 850m3/h，扬程为：30m，循环管采用单元制，每台循环泵对应一层喷淋层。现脱硫塔更换原 3 层喷淋层（包括支撑梁）、增加喷淋层及附属配套设备、烟气均流装置、塔内氧化风管改造，原除雾器全部更换新的一级管式除雾加两级屋脊式除雾器。脱硫进出口烟道改造。 2、主要执行标准 《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2009 《火电施工质量检验及评定标准》 《立式圆塔型钢制焊接油罐施工及验收规范》GBJ128-90 《钢制化工容器结构设计规定》HG20583-1998 《压力容器无损检...
