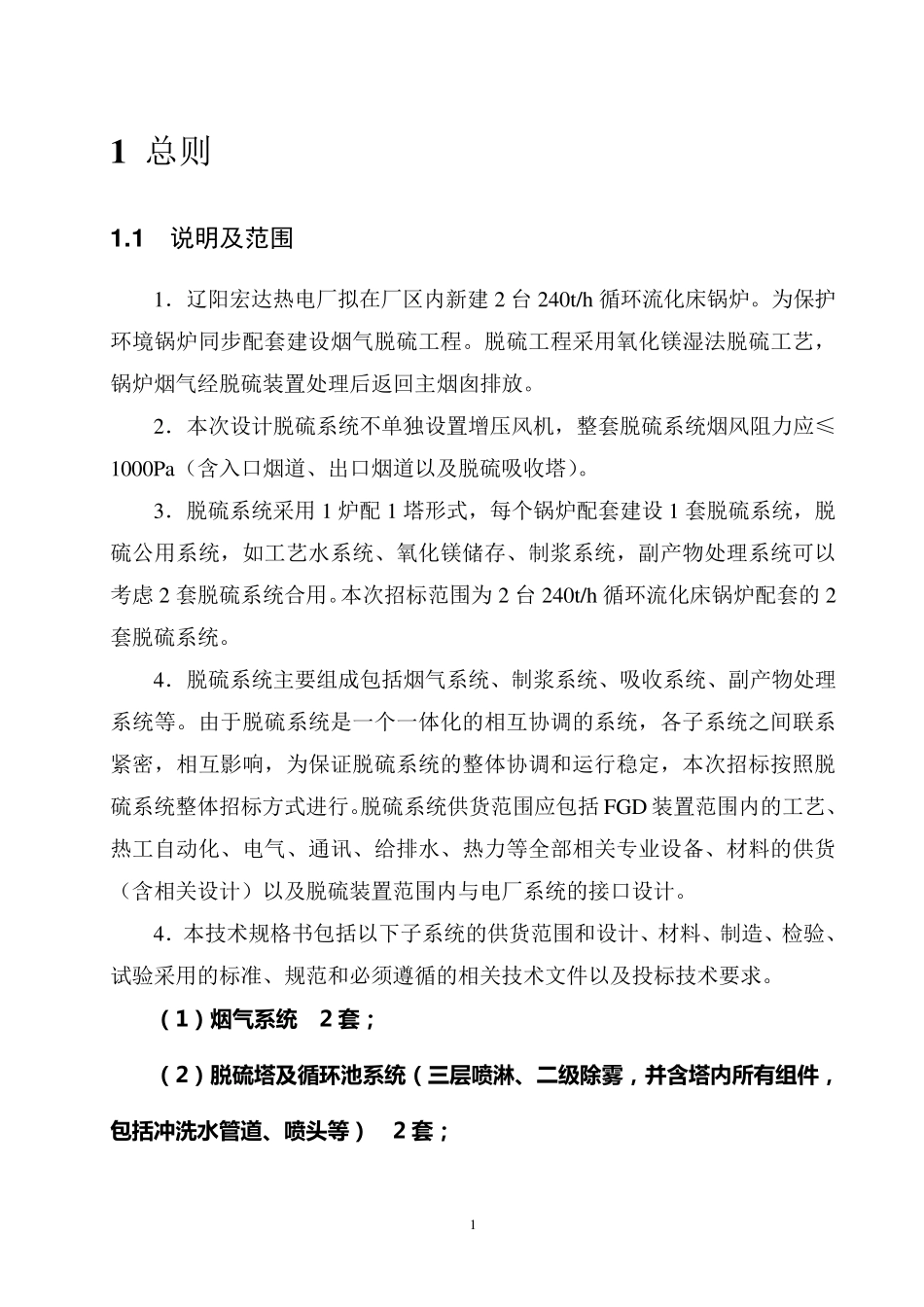

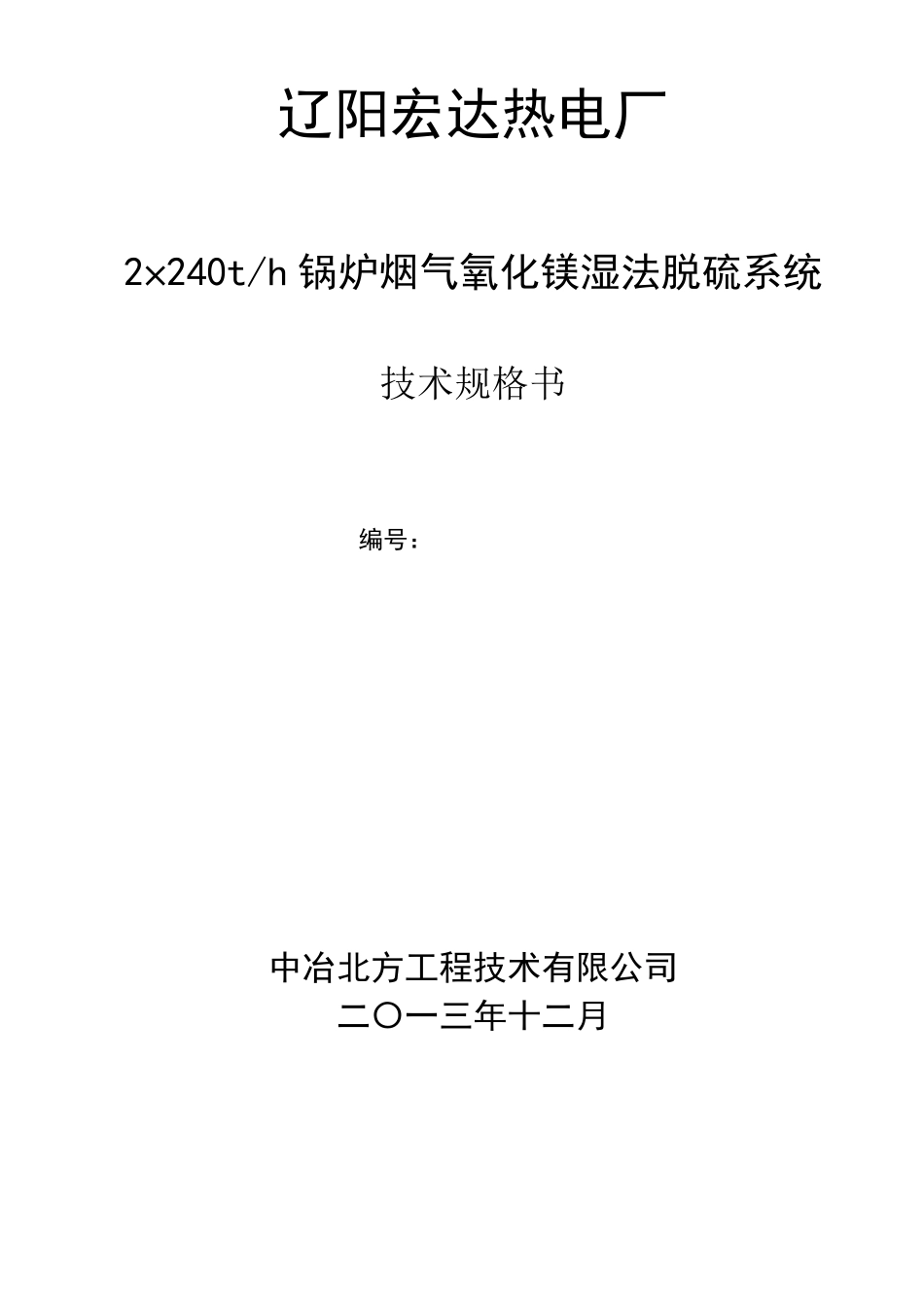

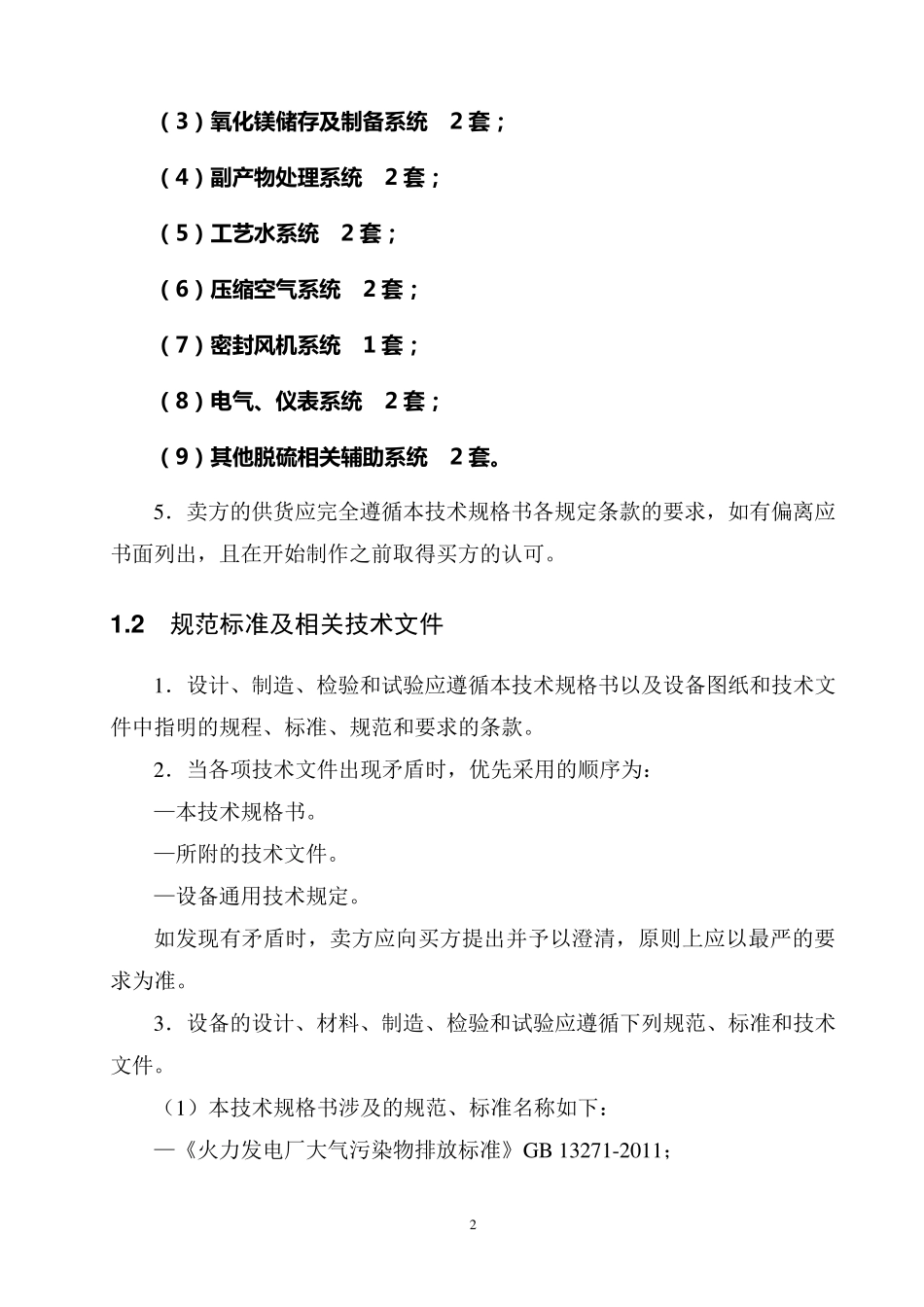

辽阳宏达热电厂 2× 240t/h 锅炉烟气氧化镁湿法脱硫系统 技术规格书 编号: 中冶北方工程技术有限公司 二〇一三年十二月 1 1 总则 1 .1 说明及范围 1.辽阳宏达热电厂拟在厂区内新建2 台240t/h 循环流化床锅炉。为保护环境锅炉同步配套建设烟气脱硫工程。脱硫工程采用氧化镁湿法脱硫工艺,锅炉烟气经脱硫装置处理后返回主烟囱排放。 2.本次设计脱硫系统不单独设置增压风机,整套脱硫系统烟风阻力应≤1000Pa(含入口烟道、出口烟道以及脱硫吸收塔)。 3.脱硫系统采用1 炉配1 塔形式,每个锅炉配套建设1 套脱硫系统,脱硫公用系统,如工艺水系统、氧化镁储存、制浆系统,副产物处理系统可以考虑 2 套脱硫系统合用。本次招标范围为2 台240t/h 循环流化床锅炉配套的 2套脱硫系统。 4.脱硫系统主要组成包括烟气系统、制浆系统、吸收系统、副产物处理系统等。由于脱硫系统是一个一体化的相互协调的系统,各子系统之间联系紧密,相互影响,为保证脱硫系统的整体协调和运行稳定,本次招标按照脱硫系统整体招标方式进行。脱硫系统供货范围应包括 FGD 装置范围内的工艺、热工自动化、电气、通讯、给排水、热力等全部相关专业设备、材料的供货(含相关设计)以及脱硫装置范围内与电厂系统的接口设计。 4.本技术规格书包括以下子系统的供货范围和设计、材料、制造、检验、试验采用的标准、规范和必须遵循的相关技术文件以及投标技术要求。 ( 1) 烟 气 系 统 2 套 ; ( 2) 脱 硫 塔 及 循 环 池 系 统 ( 三 层 喷 淋 、二级除雾,并含塔 内所有组件,包括冲洗水管道、喷 头等) 2 套 ; 2 ( 3) 氧 化 镁 储 存 及 制 备 系 统 2 套 ; ( 4) 副 产 物 处 理 系 统 2 套 ; ( 5) 工 艺 水 系 统 2 套 ; ( 6) 压 缩 空 气 系 统 2 套 ; ( 7) 密 封 风 机 系 统 1 套 ; ( 8) 电 气 、仪表系 统 2 套 ; ( 9) 其他脱硫相关辅助系 统 2 套 。 5.卖方的供货应完全遵循本技术规格书各规定条款的要求,如有偏离应书面列出,且在开始制作之前取得买方的认可。 1 .2 规范标准及相关技术文件 1.设计、制造、检验和试验应遵循本技术规格书以及设备图纸和技术文件中指明的规程、标准、规范和要求的条款。 2.当各项技术文件出现矛盾时,优先采用的顺序为: —本技术规格书。 —所附的技术文...
