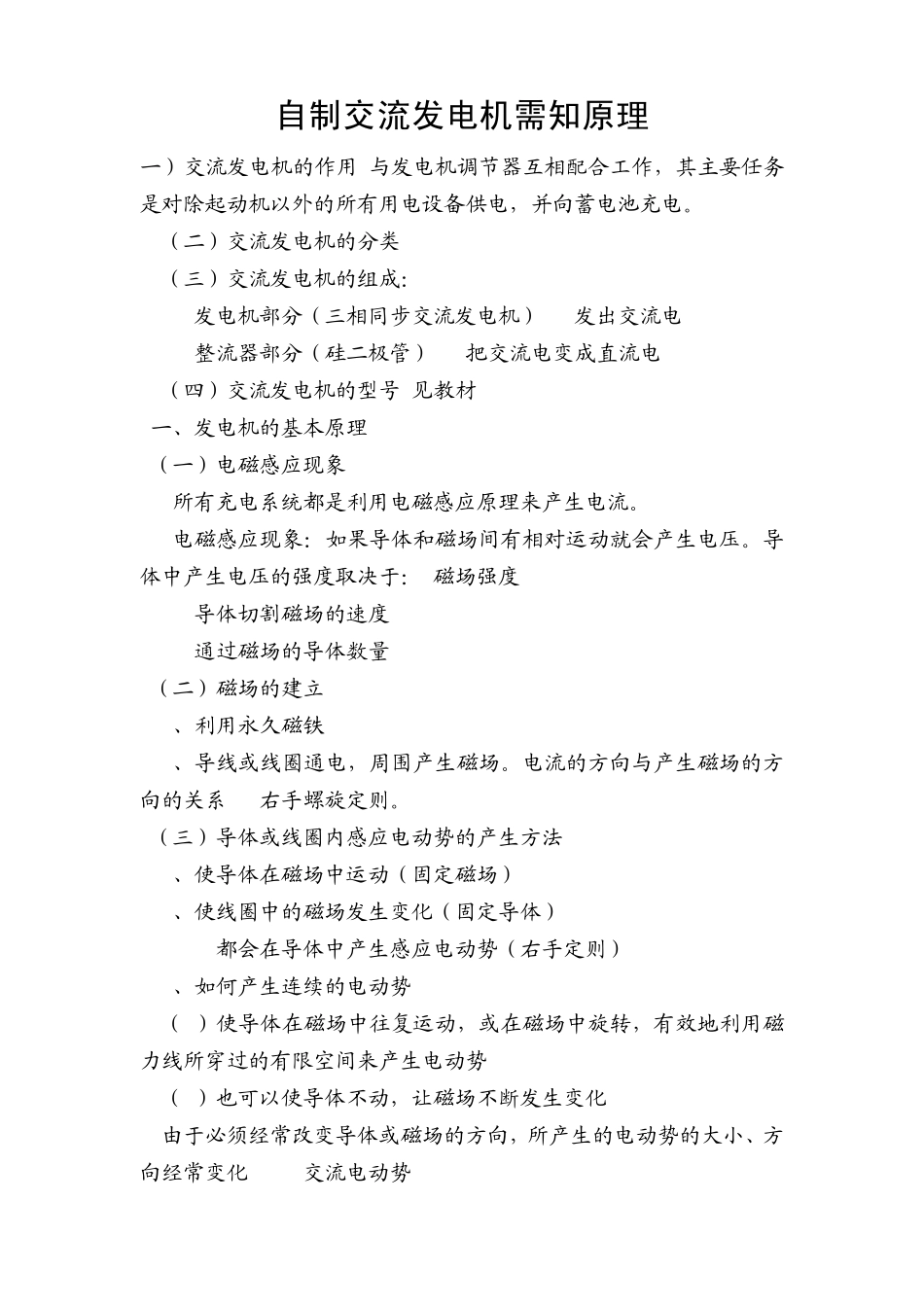

自制交流发电机需知原理 一）交流发电机的作用:与发电机调节器互相配合工作，其主要任务是对除起动机以外的所有用电设备供电，并向蓄电池充电。 （二）交流发电机的分类 （三）交流发电机的组成： 发电机部分（三相同步交流发电机）---发出交流电 整流器部分（硅二极管）---把交流电变成直流电 （四）交流发电机的型号(见教材) 一、发电机的基本原理 （一）电磁感应现象 所有充电系统都是利用电磁感应原理来产生电流。 电磁感应现象：如果导体和磁场间有相对运动就会产生电压。导体中产生电压的强度取决于： 磁场强度 导体切割磁场的速度 通过磁场的导体数量 （二）磁场的建立 1、利用永久磁铁 2、导线或线圈通电，周围产生磁场。电流的方向与产生磁场的方向的关系---右手螺旋定则。 （三）导体或线圈内感应电动势的产生方法 1、使导体在磁场中运动（固定磁场） 2、使线圈中的磁场发生变化（固定导体） -----都会在导体中产生感应电动势（右手定则） 3、如何产生连续的电动势 （1）使导体在磁场中往复运动，或在磁场中旋转，有效地利用磁力线所穿过的有限空间来产生电动势 （2）也可以使导体不动，让磁场不断发生变化 由于必须经常改变导体或磁场的方向，所产生的电动势的大小、方向经常变化-----交流电动势 （四）三相交流发电机的基本原理 1、结构特点： 通电线圈绕在旋转铁心上产生旋转磁场 三相绕组产生三相交流电。 2、基本原理： 当绕有磁场绕组的磁铁旋转时，通过各铁心的磁通发生变化，三相绕组中产生电动势，但因各相绕组的磁通变化存在时间差，故产生的电动势也有时间差 三、三相交流发电机的组成(见图) 转子组件：产生旋转磁场 定子组件：产生三相交流电 整流器：把交流电变成直流电 前后端盖：减少发电机漏磁;安装电刷架和整流二极管. 带轮及风扇：传递动力;散热. (一)交流发电机的构造—转子组件 功能：是用来建立磁场的。 组成： 两块爪极、（转子线圈）激磁绕组、轴和滑环等组成。见教材 磁场的产生： 电刷将直流电通入两个集电环时，磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为 N极，另一块被磁化为 S极，从而形成六对相互交错的磁极。当转子转动时，就形成了旋转的磁场。 磁场的磁力线分布及激磁电路 (见右图) (二)交流发电机的构造—定子组件 定子组件的作用:产生三相交流电 定子组件的组成：定子由定子铁心和定子绕组成。见图 定子铁心由内圈带槽的硅钢片...
