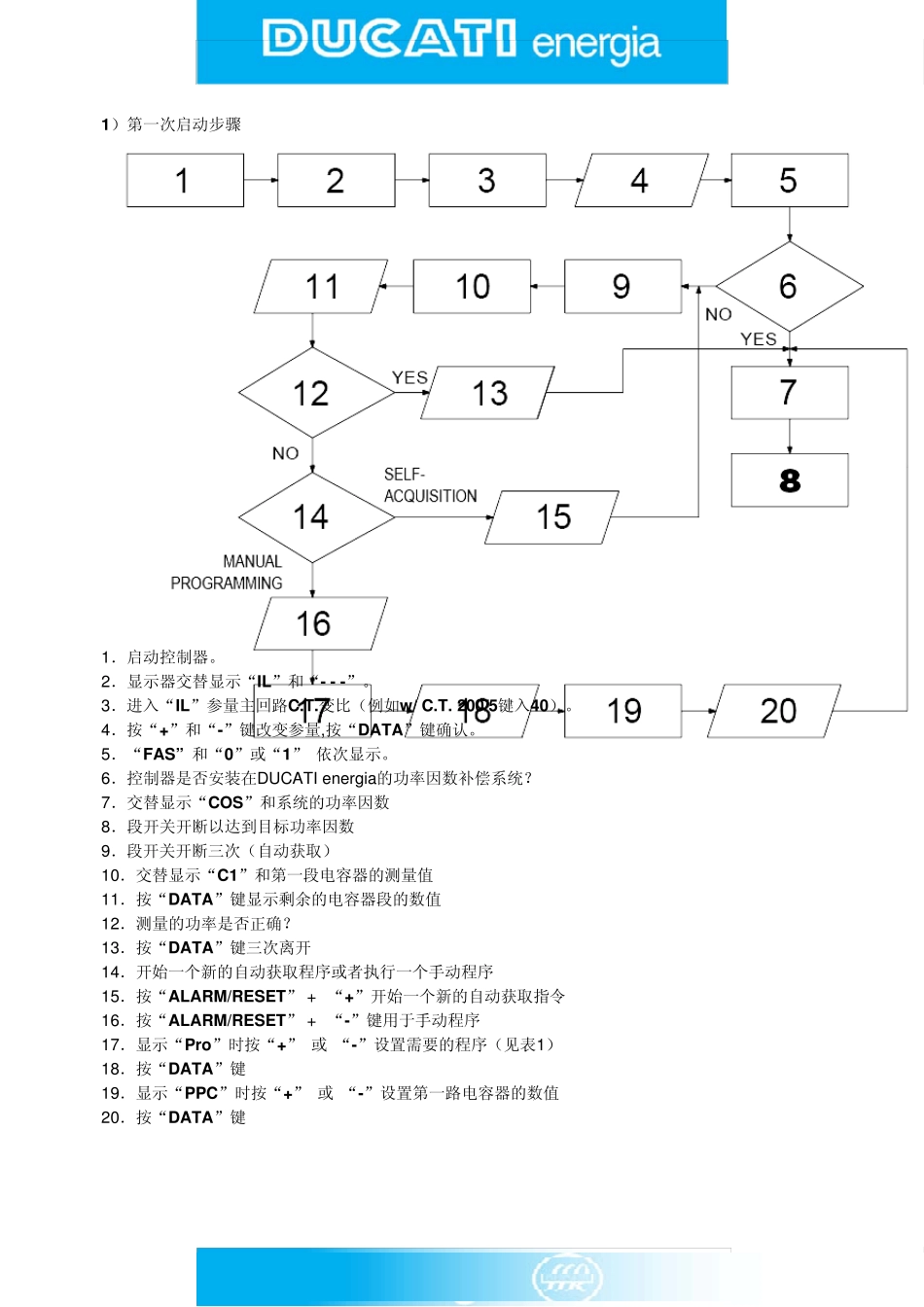

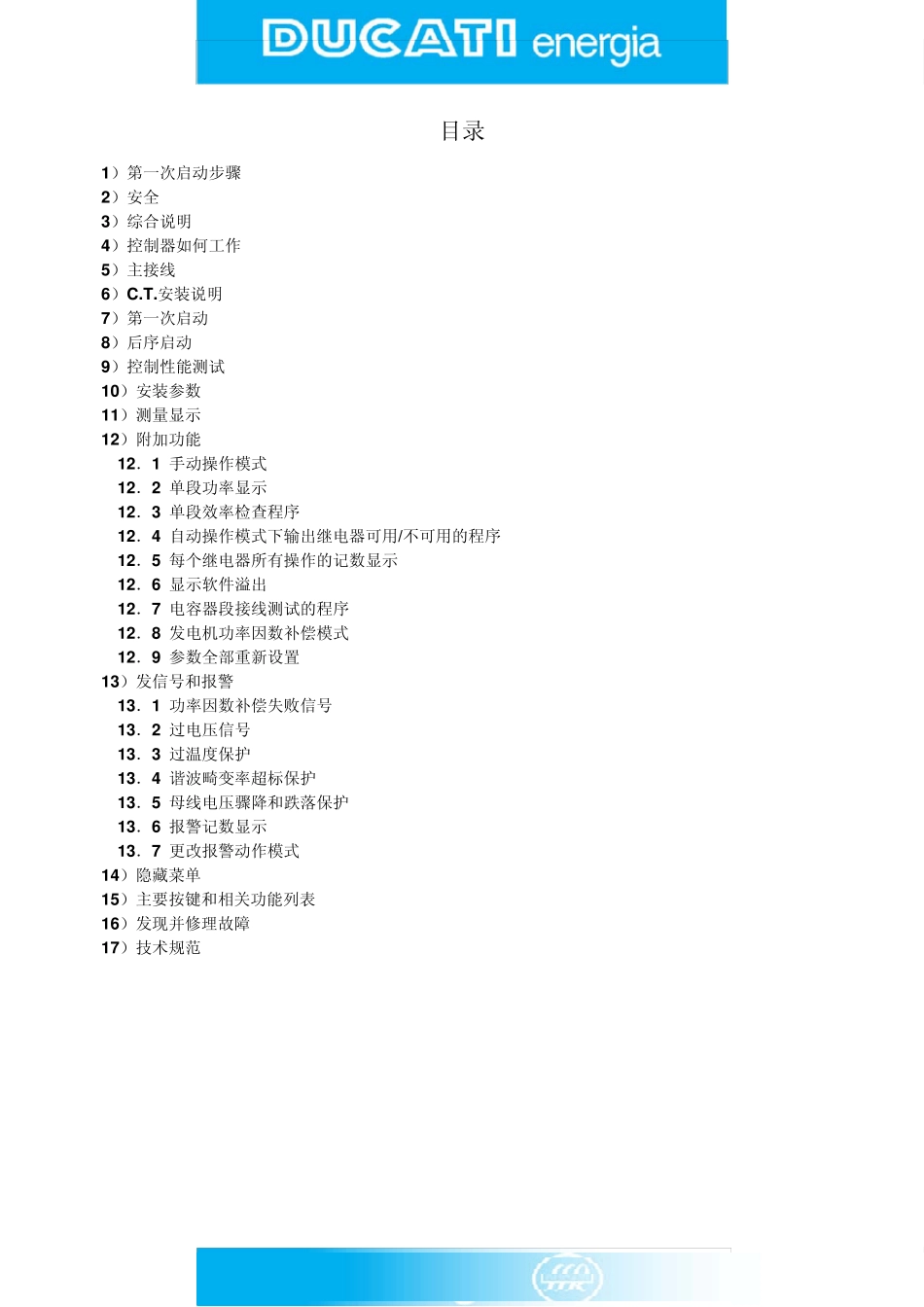

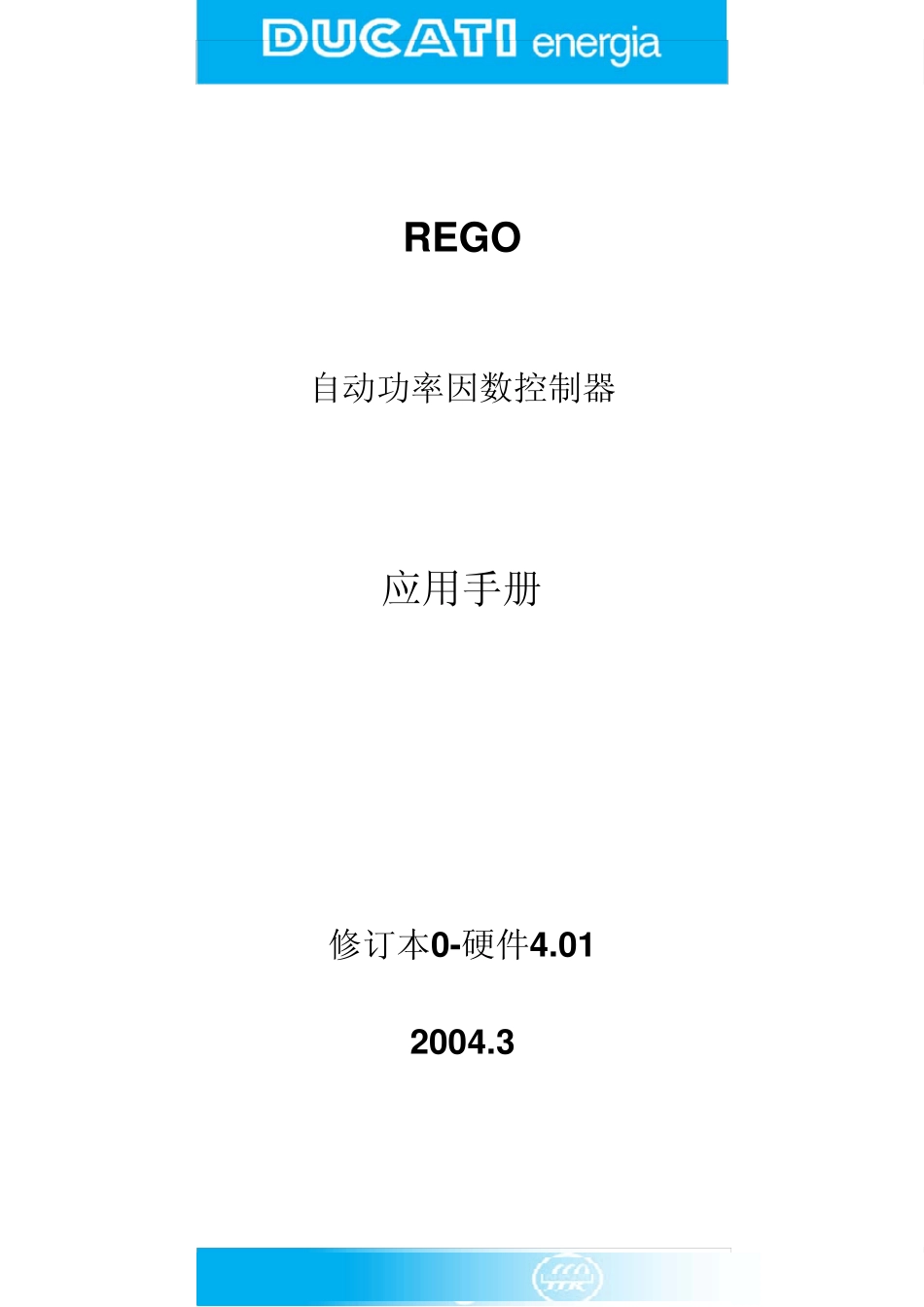

REGO 自动功率因数控制器 应用手册 修订本0-硬件4.01 2004.3 目录 1)第一次启动步骤 2)安全 3)综合说明 4)控制器如何工作 5)主接线 6)C.T.安装说明 7)第一次启动 8)后序启动 9)控制性能测试 10)安装参数 11)测量显示 12)附加功能 12.1 手动操作模式 12.2 单段功率显示 12.3 单段效率检查程序 12.4 自动操作模式下输出继电器可用/不可用的程序 12.5 每个继电器所有操作的记数显示 12.6 显示软件溢出 12.7 电容器段接线测试的程序 12.8 发电机功率因数补偿模式 12.9 参数全部重新设置 13)发信号和报警 13.1 功率因数补偿失败信号 13.2 过电压信号 13.3 过温度保护 13.4 谐波畸变率超标保护 13.5 母线电压骤降和跌落保护 13.6 报警记数显示 13.7 更改报警动作模式 14)隐藏菜单 15)主要按键和相关功能列表 16)发现并修理故障 17)技术规范 1)第一次启动步骤 1.启动控制器。 2.显示器交替显示“IL”和“- - -”。 3.进入“IL”参量主回路C.T.变比(例如w/ C.T. 200/5键入40)。 4.按“+”和“-”键改变参量,按“DATA”键确认。 5.“FAS” 和“0”或“1” 依次显示。 6.控制器是否安装在DUCATI energia的功率因数补偿系统? 7.交替显示“COS”和系统的功率因数 8.段开关开断以达到目标功率因数 9.段开关开断三次(自动获取) 10.交替显示“C1”和第一段电容器的测量值 11.按“DATA”键显示剩余的电容器段的数值 12.测量的功率是否正确? 13.按“DATA”键三次离开 14.开始一个新的自动获取程序或者执行一个手动程序 15.按“ALARM/RESET” + “+”开始一个新的自动获取指令 16.按“ALARM/RESET” + “-”键用于手动程序 17.显示“Pro”时按“+” 或 “-”设置需要的程序(见表1) 18.按“DATA”键 19.显示“PPC”时按“+” 或 “-”设置第一路电容器的数值 20.按“DATA”键 2 )安全 功率因数自动补偿控制器的生产和测试符合电流标准,并且工厂的技术安全性处于理想状态。为了保持这些条件并且保证安全操作,操作者必须遵守以下说明。 警告: 为了避免对人和设备造成伤害和损坏,设备必须由熟悉设备操作规程的电气技术人员安装。 日常维修工作必须由专业人员单独管理。 在进行任何维修之前,设备必须断电。 DUCATI energia s .p.a.不会对任何由于使用者的不当操作引起的人员和设备的损伤负责...
