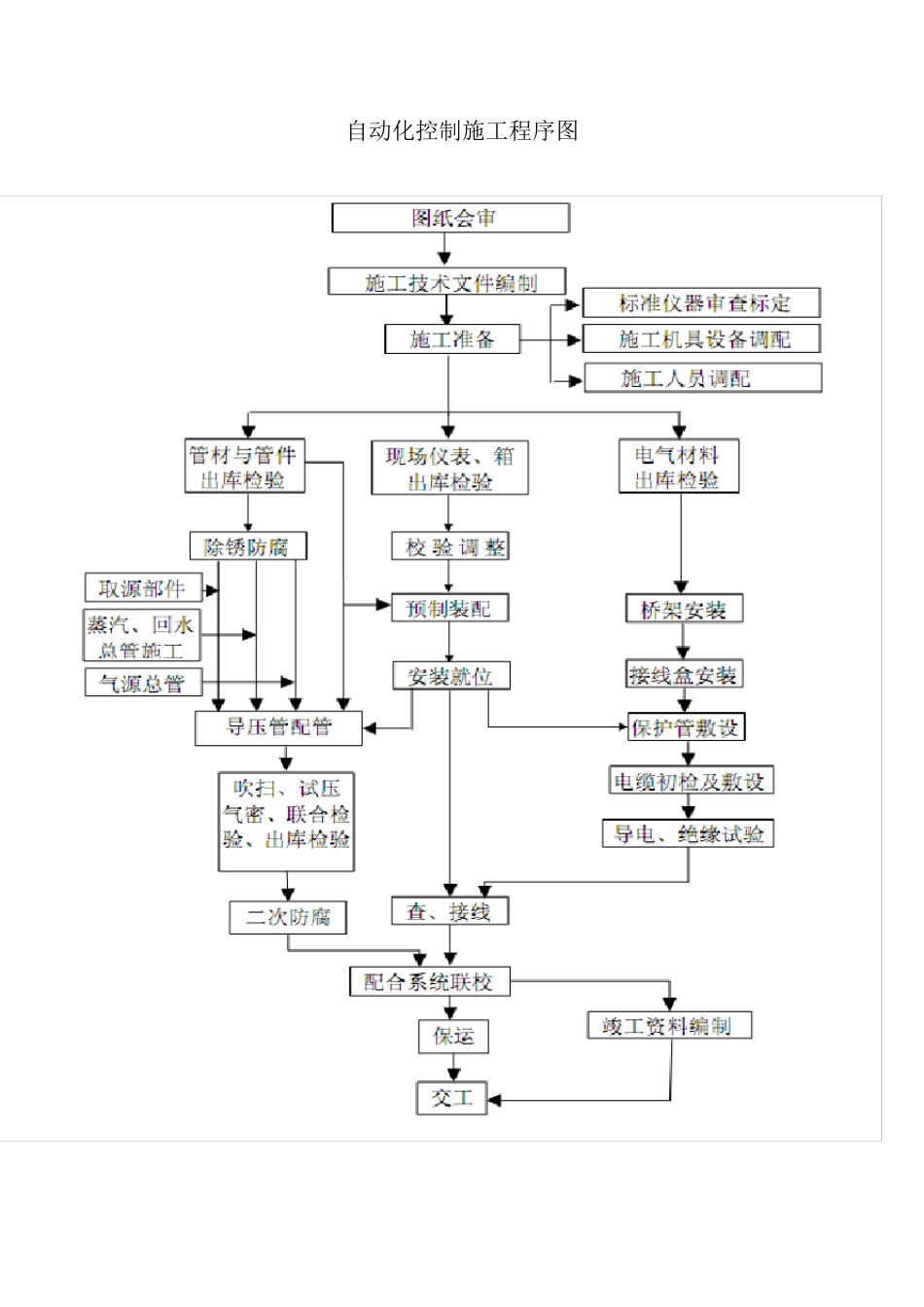

自动化控制施工程序图 工 序 原 则 : 遵 循 先 单 校 后 安 装 ; 先 地 下 后 地 上 ; 先 安 装 设 备 再 配 置 布 线 ;先 两 端 ( 控 制 室 、 现 场 仪 表 ) 后 中 间 ( 电 缆 、 导 压 管 ) 的 程 序 。 仪 表 设 备 安 装 要在 控 制 室 的 土 建 及 电 气 工 程 完 工 后 进 行 , 安 装 过 程 遵 循 先 里 后 外 、 先 高 后 低 、 先重 后 轻 的 程 序 。 仪 表 调 校 遵 循 : 先 取 证 后 校 验 ; 先 单 校 后 联 校 ; 先 离 线 测 试 后 在线 测 试 ; 先 单 回 路 再 复 杂 回 路 ; 先 单 点 后 网 络 的 原 则 。 安 装 规 范 一 般 规 定 :  仪 表 安 装 前 首 先 按 照 图 纸 对 型 号 、 规 格 、 材 质 、 位 号 进 行 核 对 , 附 件 齐全 、 外 观 完 好 , 并 经 单 体 调 校 和 试 验 合 格 。  现 场 就 地 仪 表 安 装 高 度 , 表 中 心 距 地 面 宜 为 1.2m 左 右 , 显 示 仪 表 安 装 在便 于 观 察 维 护 的 位 置 。  安 装 在 工 艺 管 道 上 的 仪 表 必 须 便 于 操作、 维 护 、 拆卸, 并 考虑操作工 在操作时间 的 人身安 全 。  仪 表 外 壳上 的 箭头指向必 须 与管 道 介质 流向一 致  可编程 度 控 制 ( PLC) 系统必 须 在 控 制 室 的 土 建 、 电 气 、 安 防、 暖通工程 全 部完 工 后 安 装 。 盘箱柜和 操作台安 装 : 1.PLC系统设 备 出库运输时应选择平坦、 无障碍的 运输道 路 。 运输过 程 中 ,车速不宜 快, 并 应防止剧烈冲击与振动。 装 卸作业场 地 应平整、 坚固, 并 具有足够的 作业空间 。 2.在 设 备 吊装 与搬运过 程 中 , 应保持平稳。 宜 用吊车或铲车进 行 作业, 不得使用斜度 大于 10°的 滑梯、 滑板进 行 人工 装 卸。 开箱检验 应在 制 造厂代表 在 场的 情况下 会同监理、 业主共同进 行 , 检验 后 应签署检验 记录。 3.设 备 开箱前 , 应检查外 包装 是否完 整。 开箱后 , 应检查内包装 是否破损、有无积水,...
