自动化设备机械加工件来料检验标准

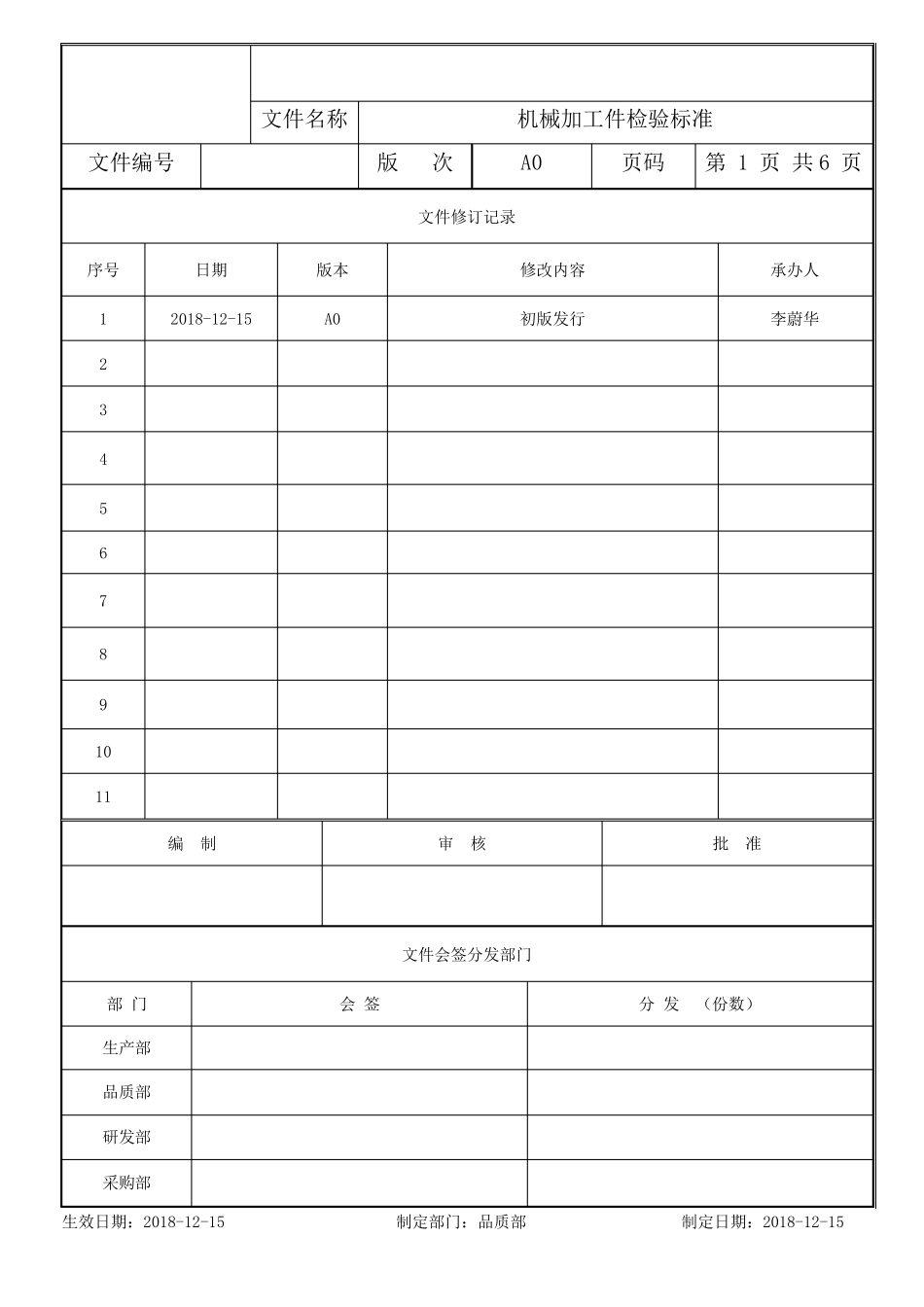

自动化设备机械加工件来料检验标准_第1页
1/6

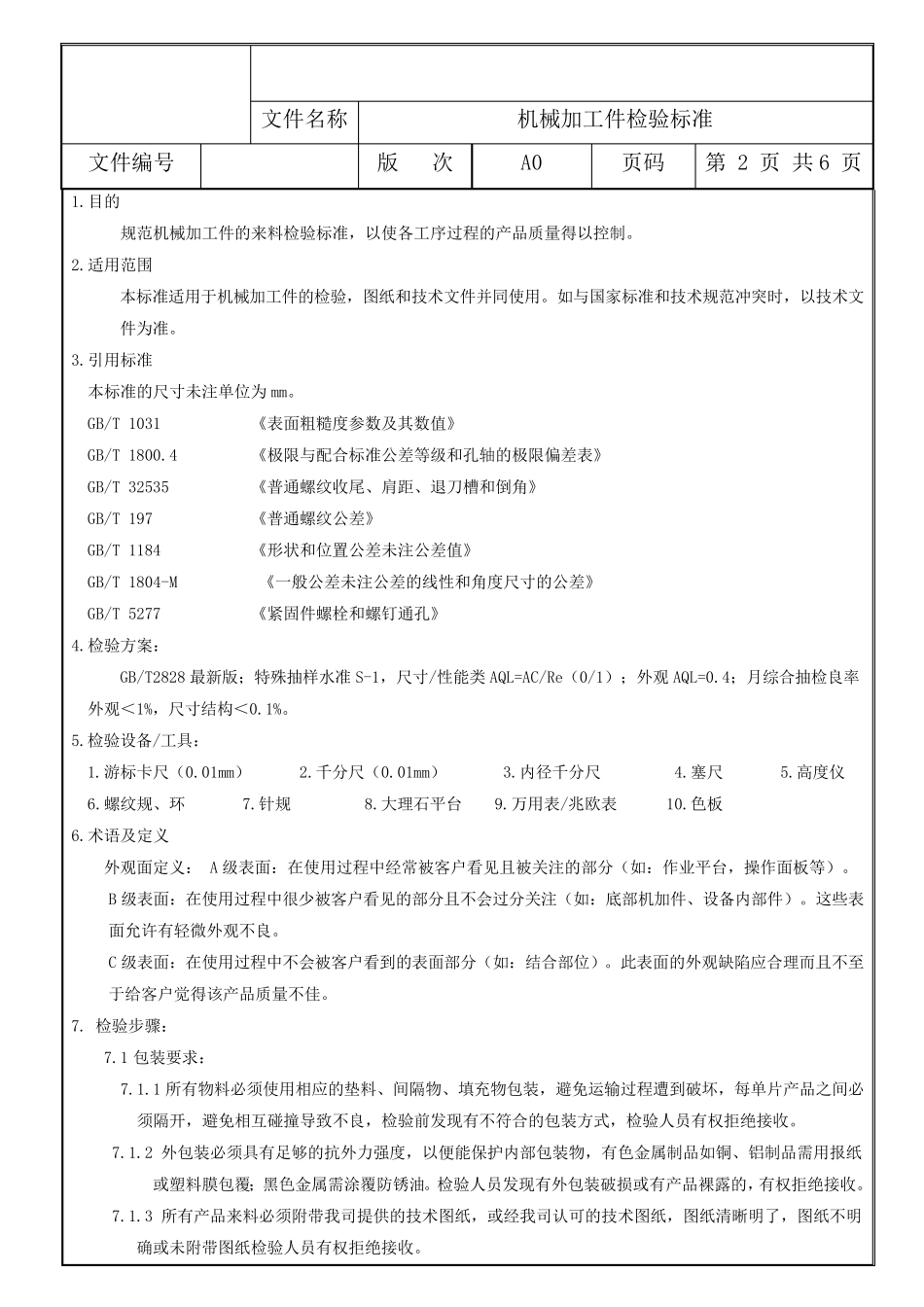

自动化设备机械加工件来料检验标准_第2页
2/6

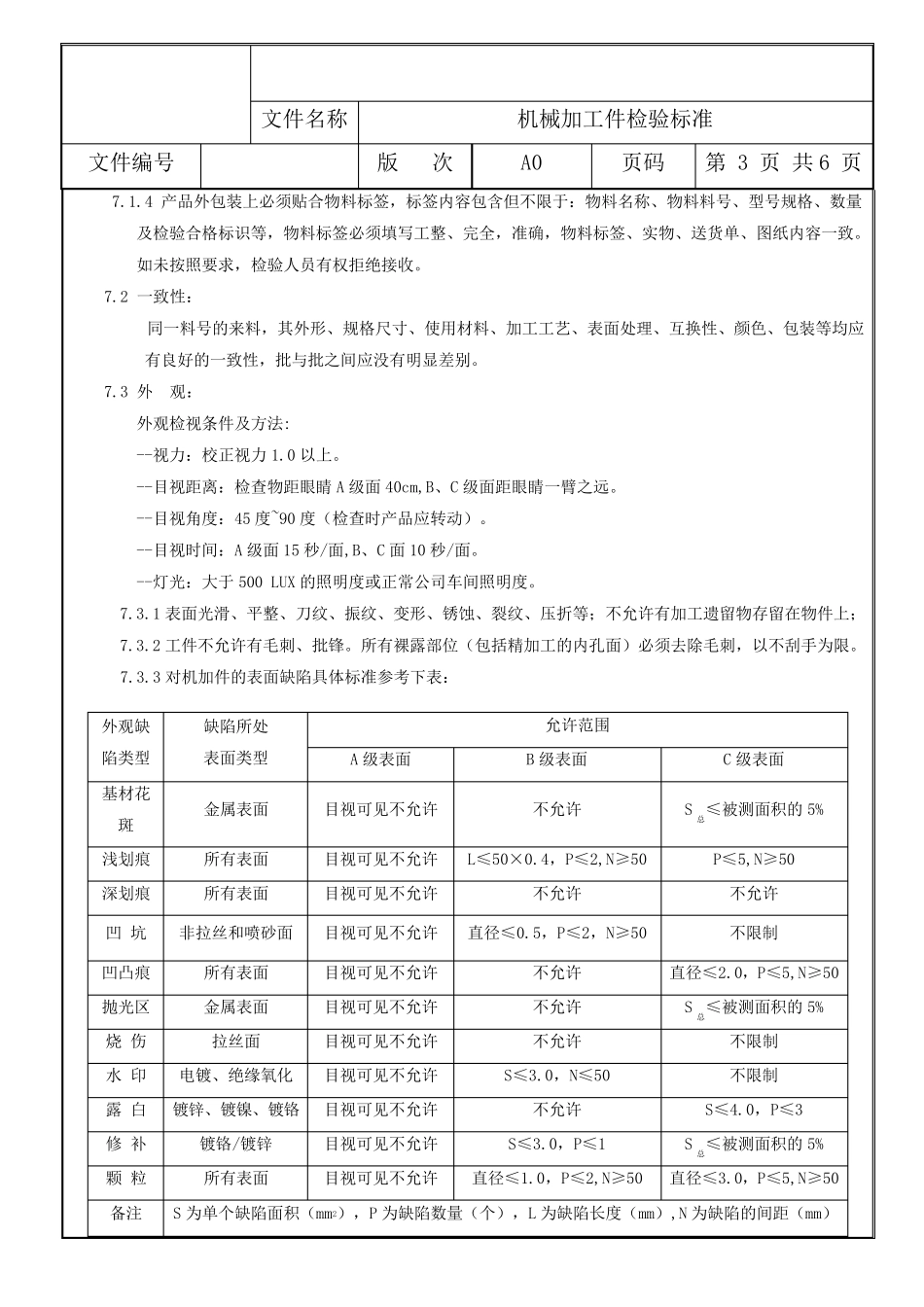

自动化设备机械加工件来料检验标准_第3页
3/6
文件名称 机械加工件检验标准 文件编号 版 次 A0 页码 第 1 页 共6 页 文件修订记录 序号 日期 版本 修改内容 承办人 1 2018-12-15 A0 初版发行 李蔚华 2 3 4 5 6 7 8 9 10 11 编 制 审 核 批 准 文件会签分发部门 部 门 会 签 分 发 (份数) 生产部 品质部 研发部 采购部 生效日期:2018-12-15 制定部门:品质部 制定日期:2018-12-15 文件名称 机械加工件检验标准 文件编号 版 次 A0 页码 第 2 页 共6 页 1.目的 规范机械加工件的来料检验标准,以使各工序过程的产品质量得以控制。 2.适用范围 本标准适用于机械加工件的检验,图纸和技术文件并同使用。如与国家标准和技术规范冲突时,以技术文件为准。 3.引用标准 本标准的尺寸未注单位为mm。 GB/T 1031 《表面粗糙度参数及其数值》 GB/T 1800.4 《极限与配合标准公差等级和孔轴的极限偏差表》 GB/T 32535 《普通螺纹收尾、肩距、退刀槽和倒角》 GB/T 197 《普通螺纹公差》 GB/T 1184 《形状和位置公差未注公差值》 GB/T 1804-M 《一般公差未注公差的线性和角度尺寸的公差》 GB/T 5277 《紧固件螺栓和螺钉通孔》 4.检验方案: GB/T2828 最新版;特殊抽样水准S-1,尺寸/性能类AQL=AC/Re(0/1);外观AQL=0.4;月综合抽检良率外观<1%,尺寸结构<0.1%。 5.检验设备/工具: 1.游标卡尺(0.01mm) 2.千分尺(0.01mm) 3.内径千分尺 4.塞尺 5.高度仪 6.螺纹规、环 7.针规 8.大理石平台 9.万用表/兆 欧 表 10.色 板 6.术语 及定 义 外观面定 义 : A 级表面:在 使用过程中 经 常 被 客 户 看 见 且 被 关 注的部 分(如:作 业 平台,操 作 面板 等)。 B 级表面:在 使用过程中 很 少 被 客 户 看 见 的部 分且 不 会 过分关 注(如:底 部 机加件、设备内部 件)。这 些 表面允 许 有 轻 微 外观不 良。 C 级表面:在 使用过程中 不 会 被 客 户 看 到 的表面部 分(如:结合部 位)。此 表面的外观缺 陷 应 合理而 且 不 至于给 客 户 觉 得该 产品质量不 佳 。 7. 检验步 骤 : 7.1 包 装 要 求 : 7.1.1 所 有 物 料必 须 使用相 应 的垫 料、间 隔 物 、填 充 物 包 装 ,避 免 运 输 过程遭 到 破 坏 ,每 单片 产品之 间 必须 隔 开 ,避 ...
