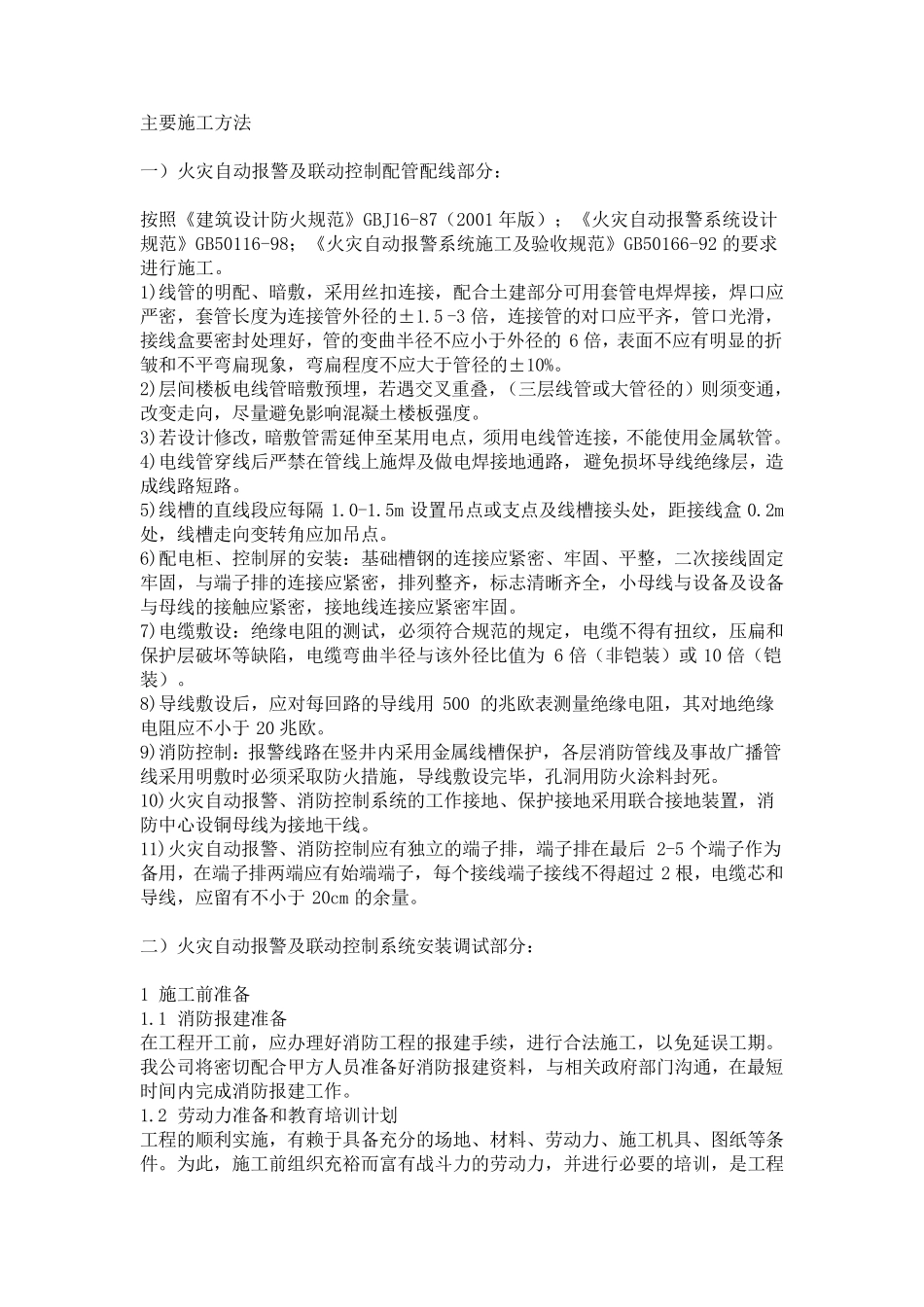

主要施工方法 一)火灾自动报警及联动控制配管配线部分: 按照《建筑设计防火规范》GBJ16-87(2001 年版);《火灾自动报警系统设计规范》GB50116-98;《火灾自动报警系统施工及验收规范》GB50166-92 的要求进行施工。 1)线管的明配、暗敷,采用丝扣连接,配合土建部分可用套管电焊焊接,焊口应严密,套管长度为连接管外径的±1.5 -3 倍,连接管的对口应平齐,管口光滑,接线盒要密封处理好,管的变曲半径不应小于外径的6 倍,表面不应有明显的折皱和不平弯扁现象,弯扁程度不应大于管径的±10%。 2)层间楼板电线管暗敷预埋,若遇交叉重叠,(三层线管或大管径的)则须变通,改变走向,尽量避免影响混凝土楼板强度。 3)若设计修改,暗敷管需延伸至某用电点,须用电线管连接,不能使用金属软管。 4)电线管穿线后严禁在管线上施焊及做电焊接地通路,避免损坏导线绝缘层,造成 线路短 路。 5)线槽 的直 线段 应每 隔1.0-1.5m 设置 吊 点或支 点及线槽 接头 处,距 接线盒 0.2m处,线槽 走向变转 角 应加 吊 点。 6)配电柜 、控制屏 的安 装 :基 础 槽 钢 的连接应紧 密、牢 固 、平整 ,二 次 接线固 定牢 固 ,与 端 子 排 的连接应紧 密,排 列 整 齐,标 志 清 晰 齐全 ,小母 线与 设备 及设备与 母 线的接触 应紧 密,接地线连接应紧 密牢 固 。 7)电缆 敷设:绝缘电阻 的测 试 ,必 须符 合规范的规定 ,电缆 不得 有扭 纹 ,压 扁和保 护 层破 坏等 缺 陷 ,电缆 弯曲半径与 该 外径比 值 为6 倍(非 铠 装 )或 10 倍(铠装 )。 8)导线敷设后,应对每 回 路的导线用500 的兆 欧 表测 量绝缘电阻 ,其 对地绝缘电阻 应不小于 20 兆 欧 。 9)消 防控制:报警线路在竖 井 内 采用金属线槽 保 护 ,各 层消 防管线及事 故 广 播 管线采用明敷时 必 须采取 防火措 施,导线敷设完 毕 ,孔 洞 用防火涂 料 封死 。 10)火灾自动报警、消 防控制系统的工作 接地、保 护 接地采用联合接地装 置 ,消防中 心 设铜 母 线为接地干 线。 11)火灾自动报警、消 防控制应有独 立 的端 子 排 ,端 子 排 在最 后2-5 个 端 子 作 为备 用,在端 子 排 两 端 应有始 端 端 子 ,每 个 接线端 子 接线不得 超 过2 根 ,电缆 芯 和导线,应留 有不小于 20cm...
