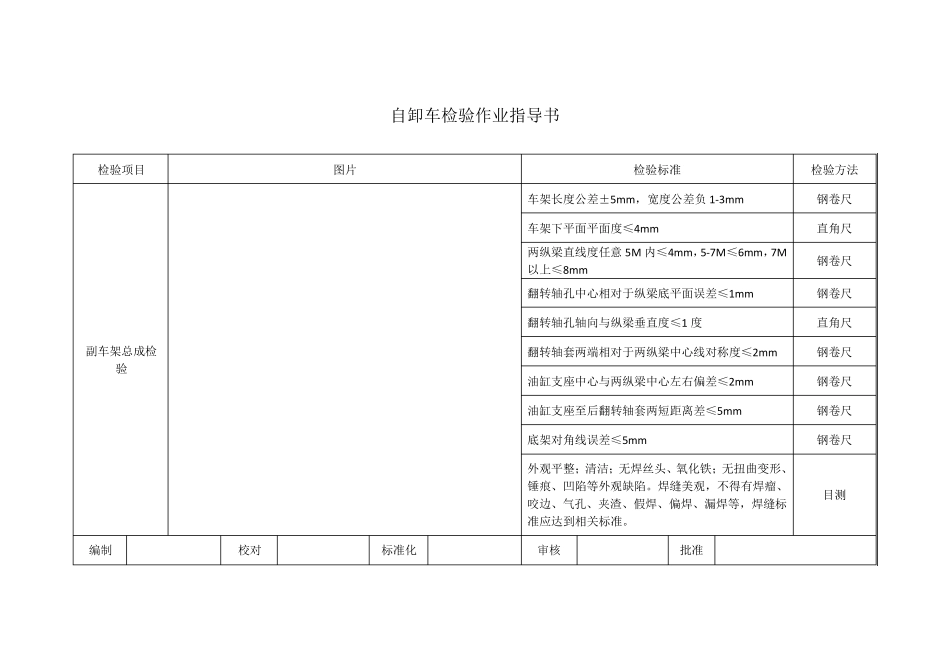

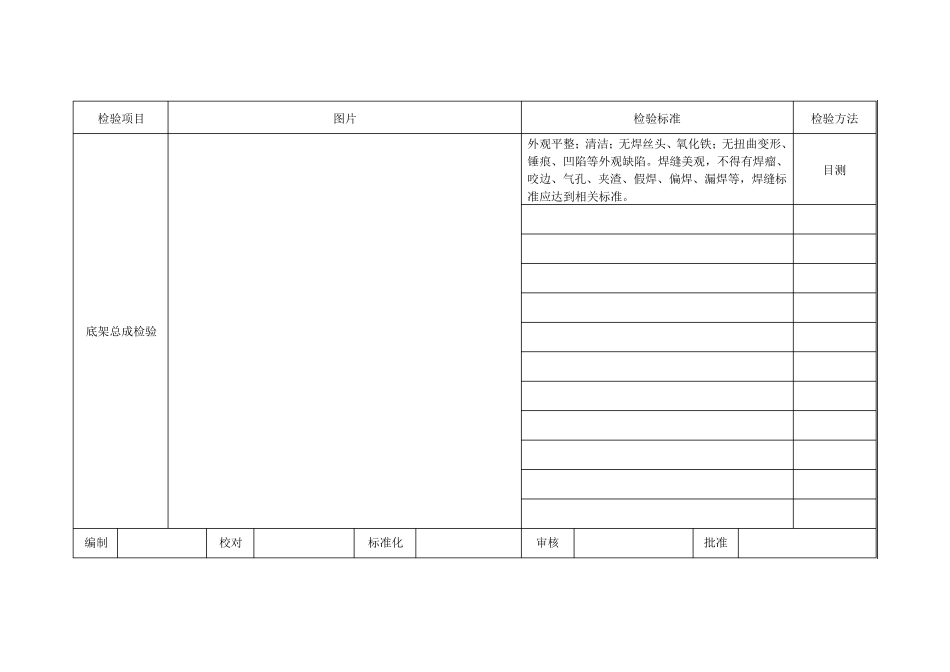

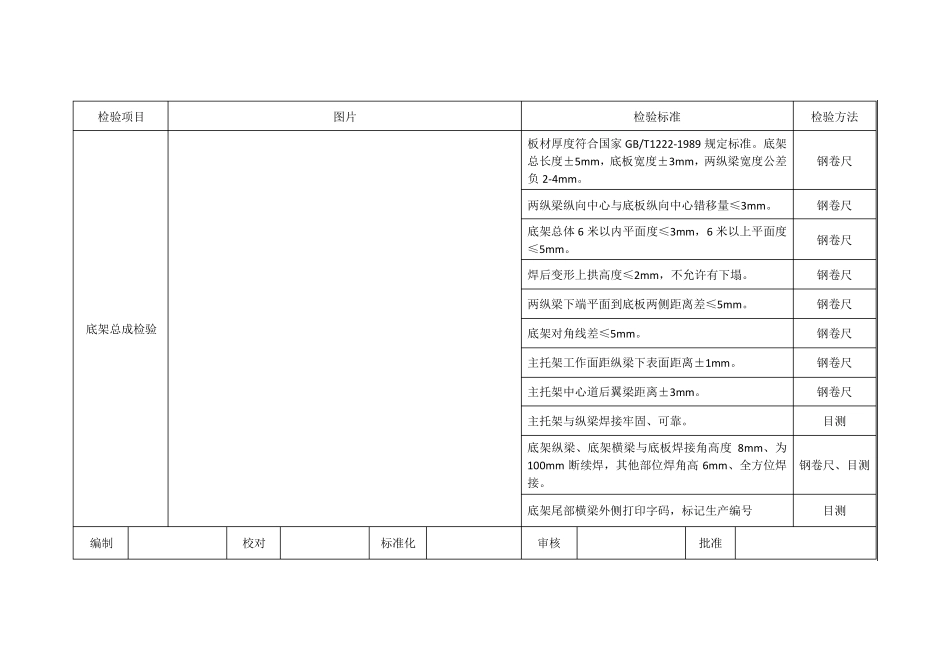

自卸车检验作业指导书 检验项目 图片 检验标准 检验方法 副车架总成检验 车架长度公差±5mm，宽度公差负 1-3mm 钢卷尺 车架下平面平面度≤4mm 直角尺 两纵梁直线度任意 5M 内≤4mm，5-7M≤6mm，7M以上≤8mm 钢卷尺 翻转轴孔中心相对于纵梁底平面误差≤1mm 钢卷尺 翻转轴孔轴向与纵梁垂直度≤1 度 直角尺 翻转轴套两端相对于两纵梁中心线对称度≤2mm 钢卷尺 油缸支座中心与两纵梁中心左右偏差≤2mm 钢卷尺 油缸支座至后翻转轴套两短距离差≤5mm 钢卷尺 底架对角线误差≤5mm 钢卷尺 外观平整；清洁；无焊丝头、氧化铁；无扭曲变形、锤痕、凹陷等外观缺陷。焊缝美观，不得有焊瘤、咬边、气孔、夹渣、假焊、偏焊、漏焊等，焊缝标准应达到相关标准。 目测 编制 校对 标准化 审核 批准 检验项目 图片 检验标准 检验方法 底架总成检验 板材厚度符合国家GB/T1222-1989 规定标准。底架总长度±5m m ，底板宽度±3m m ，两纵梁宽度公差负 2-4m m 。 钢卷尺 两纵梁纵向中心与底板纵向中心错移量≤3m m 。 钢卷尺 底架总体 6 米以内平面度≤3m m ，6 米以上平面度≤5m m 。 钢卷尺 焊后变形上拱高度≤2m m ，不允许有下塌。 钢卷尺 两纵梁下端平面到底板两侧距离差≤5m m 。 钢卷尺 底架对角线差≤5m m 。 钢卷尺 主托架工作面距纵梁下表面距离±1m m 。 钢卷尺 主托架中心道后翼梁距离±3m m 。 钢卷尺 主托架与纵梁焊接牢固、可靠。 目测 底架纵梁、底架横梁与底板焊接角高度8m m 、为100m m 断续焊，其他部位焊角高 6m m 、全方位焊接。 钢卷尺、目测 底架尾部横梁外侧打印字码，标记生产编号 目测 编制 校对 标准化 审核 批准 检验项目 图片 检验标准 检验方法 底架总成检验 外观平整；清洁；无焊丝头、氧化铁；无扭曲变形、锤痕、凹陷等外观缺陷。焊缝美观，不得有焊瘤、咬边、气孔、夹渣、假焊、偏焊、漏焊等，焊缝标准应达到相关标准。 目测 编制 校对 标准化 审核 批准 检验项目 图片 检验标准 检验方法 货箱检验 厢板宽（长）度方向误差允许负0-3m m ，高度方向允许误差± 3m m ，板材 厚 度符 合 国 家GB/T1222-1989 规定标准。 钢卷尺 前后厢板对角线允许误差≤3m m ，侧厢板对角线允许误差≤5m m 。 钢卷尺 前后厢板平面度误差≤3m m ，侧厢板平面度误差≤5m m 。 底板对角线允许误差≤3m m ，...
