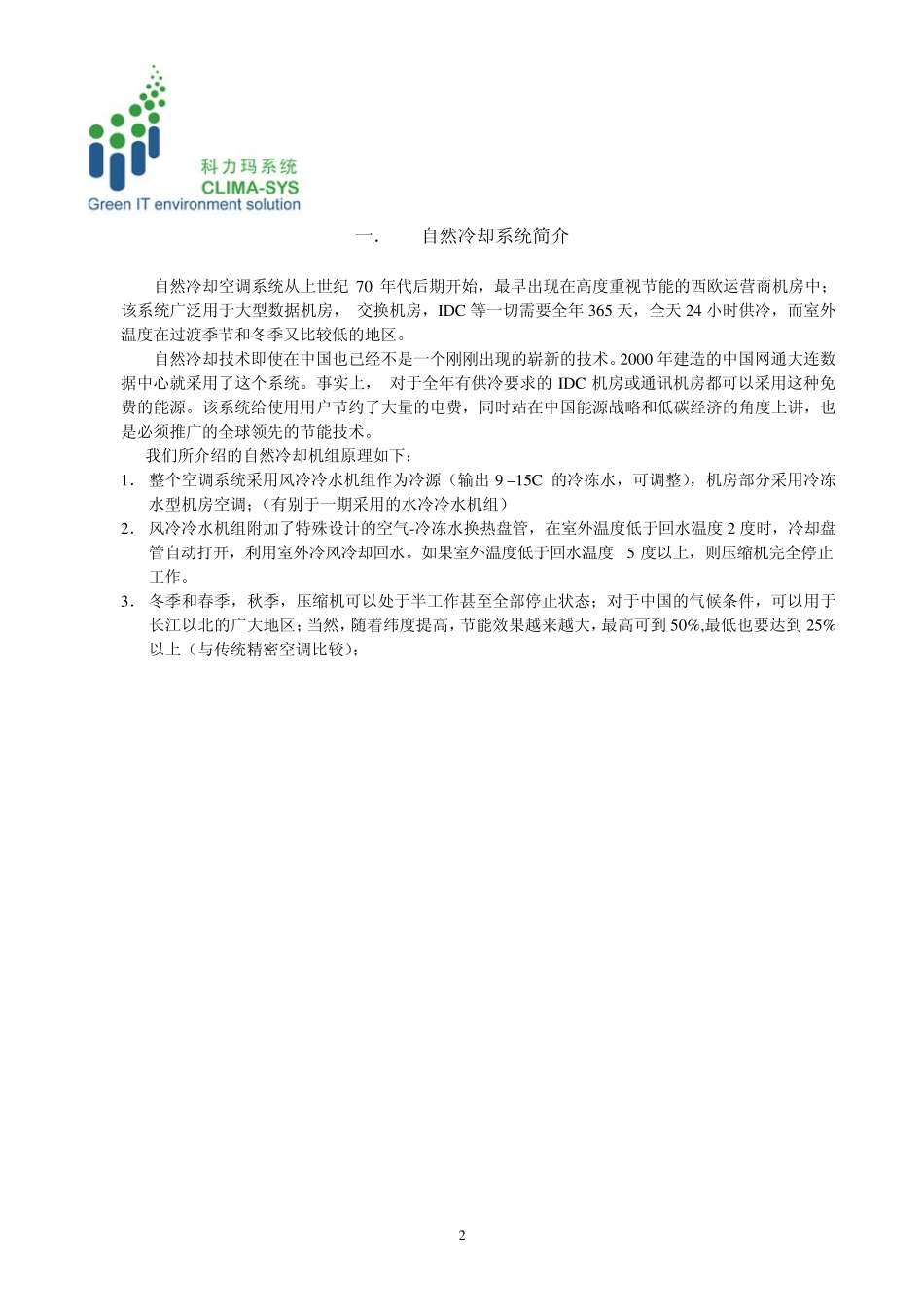

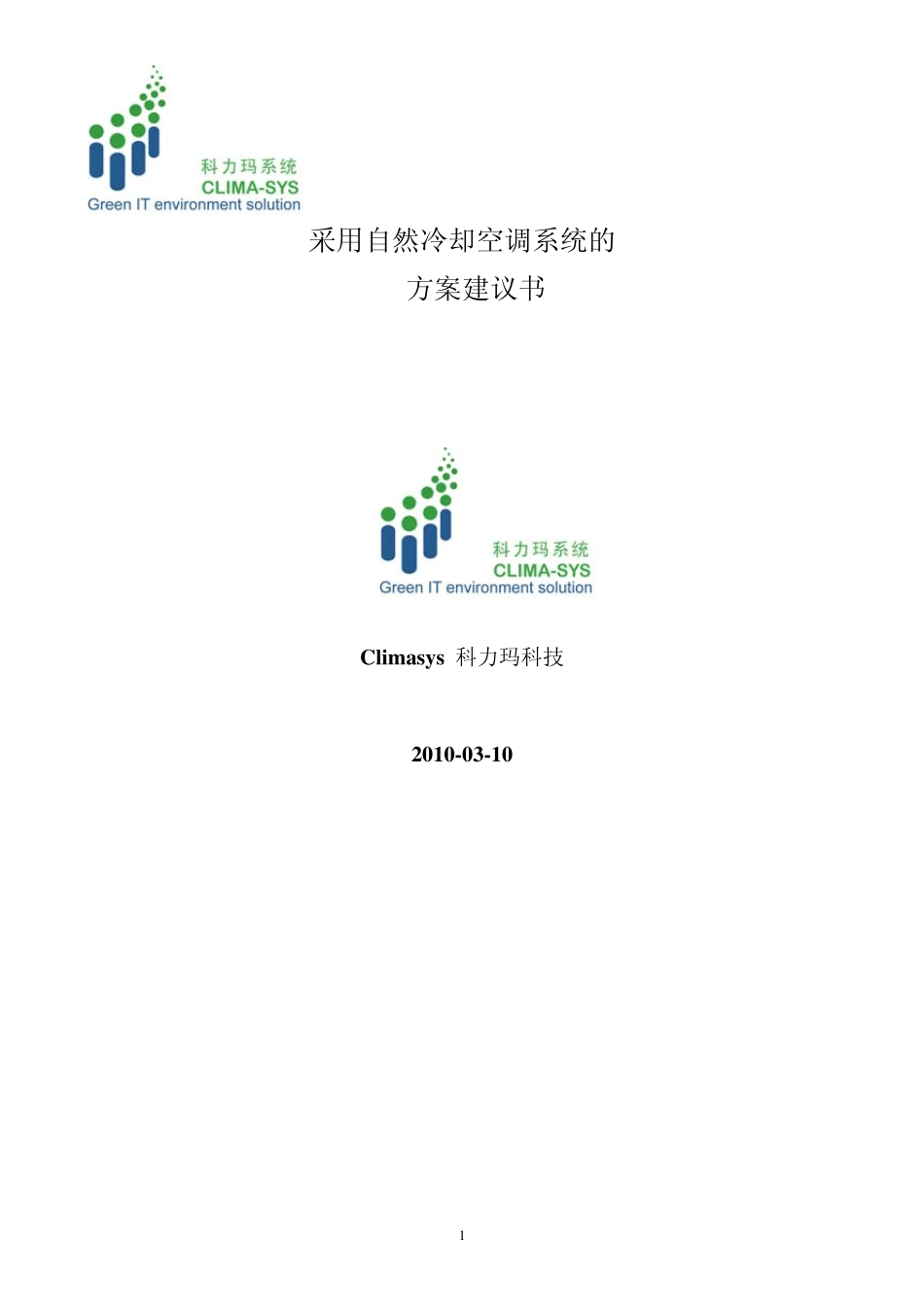

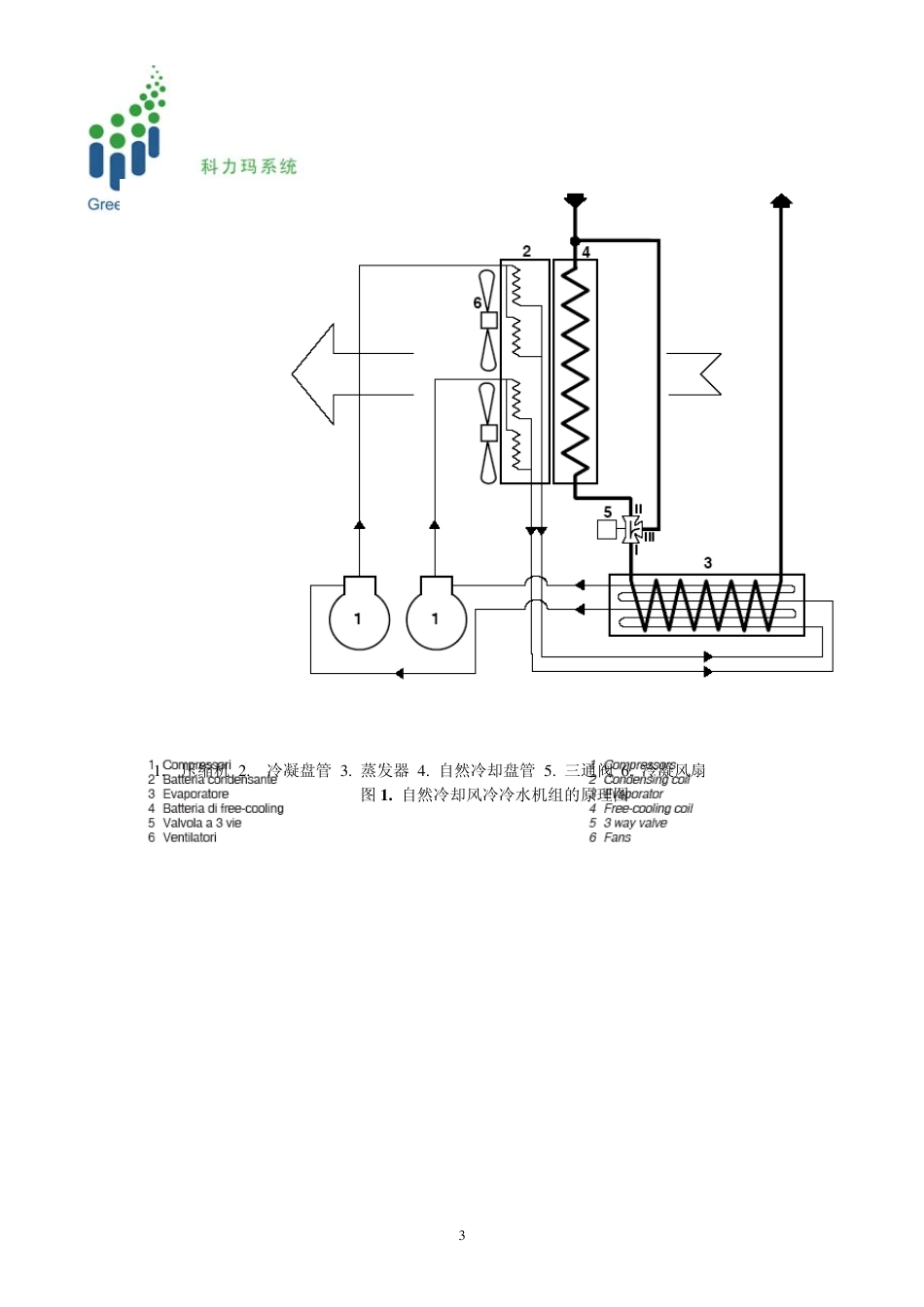

1 采用自然冷却空调系统的 方案建议书 Climasys 科力玛科技 2010-03-10 2 一． 自然冷却系统简介 自然冷却空调系统从上世纪70 年代后期开始，最早出现在高度重视节能的西欧运营商机房中；该系统广泛用于大型数据机房， 交换机房，IDC 等一切需要全年365 天，全天24 小时供冷，而室外温度在过渡季节和冬季又比较低的地区。 自然冷却技术即使在中国也已经不是一个刚刚出现的崭新的技术。2000 年建造的中国网通大连数据中心就采用了这个系统。事实上， 对于全年有供冷要求的IDC 机房或通讯机房都可以采用这种免费的能源。该系统给使用用户节约了大量的电费，同时站在中国能源战略和低碳经济的角度上讲，也是必须推广的全球领先的节能技术。 我们所介绍的自然冷却机组原理如下： 1． 整个空调系统采用风冷冷水机组作为冷源（输出9 – 15C 的冷冻水，可调整），机房部分采用冷冻水型机房空调；（有别于一期采用的水冷冷水机组） 2． 风冷冷水机组附加 了特 殊 设 计 的空气 -冷冻水换热 盘 管 ，在室外温度低于回 水温度2 度时，冷却盘管 自动 打 开，利 用室外冷风冷却回 水。如果 室外温度低于回 水温度5 度以上，则 压 缩 机完 全停 止工 作。 3． 冬季和春 季，秋 季，压 缩 机可以处 于半 工 作甚 至 全部停 止 状 态 ；对于中国的气 候 条 件 ，可以用于长 江 以北 的广大地区；当 然，随 着 纬 度提 高，节能效 果 越 来 越 大，最高可到 50%,最低也要达 到 25%以上（与 传 统精 密 空调比较）； 3 1 . 压缩机 2 . 冷凝盘管 3 . 蒸发器 4 . 自然冷却盘管 5 . 三通阀 6 . 冷凝风扇 图 1 . 自然冷却风冷冷水机组的原理图 4 图2 . 系统原理图 由3 台自然冷却冷水机组+若干台冷冻水型精密空调组成这个空调系统 图3 . 内部控制系统简图1 冷源部分和机房空调部分可以进行内部互联, 按照机房空调提供的室内情况共同调控负荷甚至是冷冻水出水温度. 5 二． 为什么要采用以上系统 1. 因为管路距离过长，大型IDC 无法采用传统的风冷分体精密空调。如果强行采用传统精密空调，不仅机组制冷效率非常低下，而且压缩机使用寿命受到严重威胁。 2. 系统的安全性: 风冷机组比水冷机组省却冷却水系统.泄漏的可能漏点减少一半.同时,风冷机组的制冷系统可以在冬季春秋季节进行维护,维修或是大修(在开启自然冷却的同时可以修理...
