上海环球组织设计

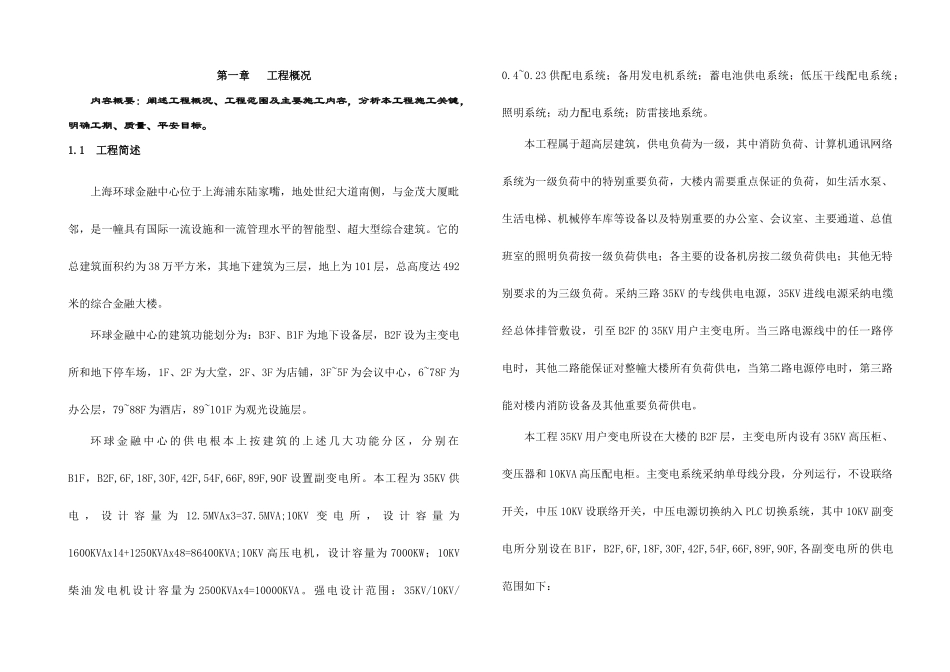

上海环球组织设计_第1页
1/33

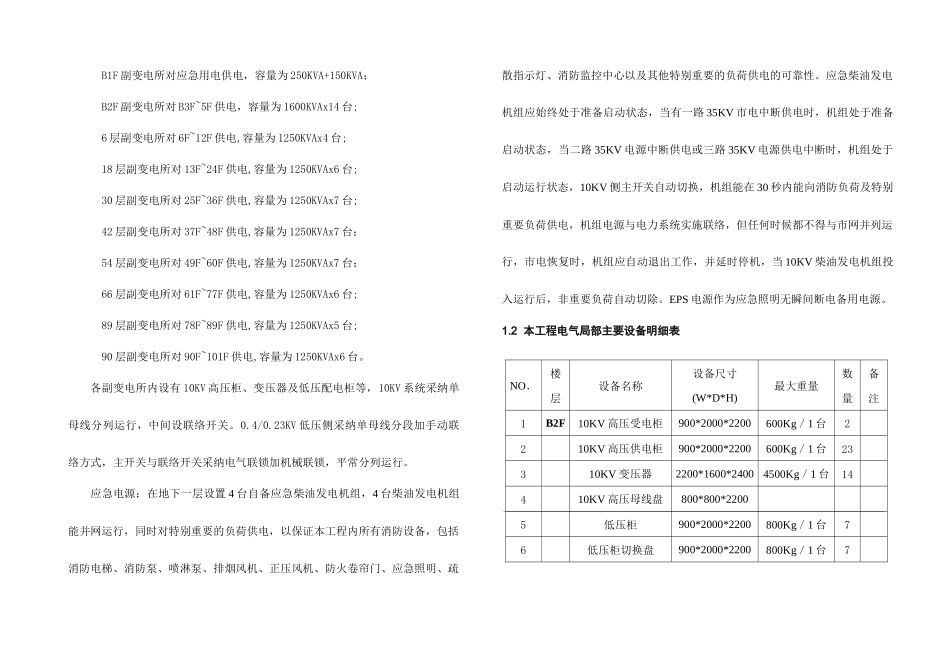

上海环球组织设计_第2页
2/33

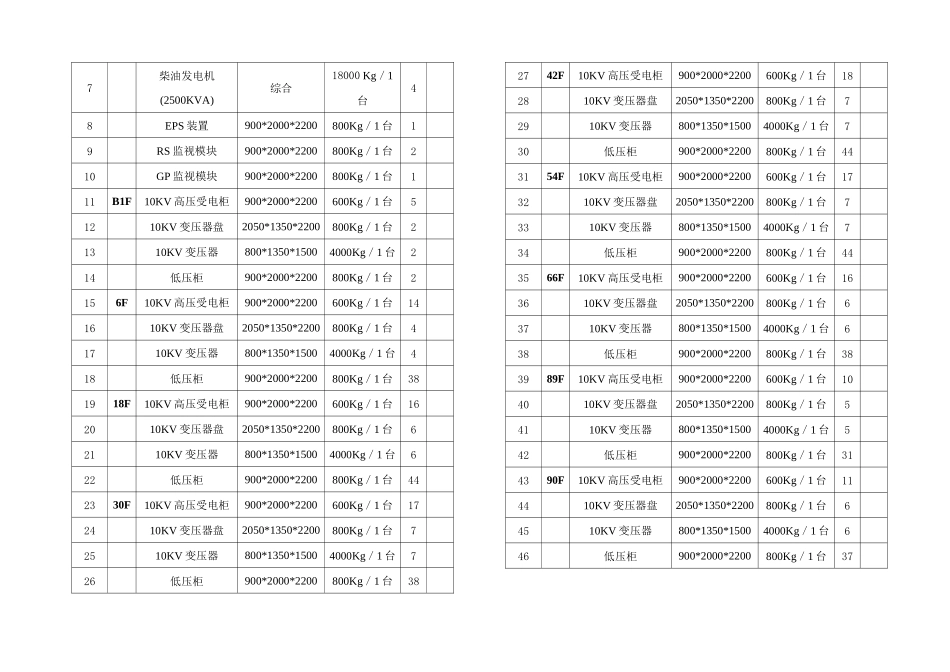

上海环球组织设计_第3页
3/33
第一章 工程概况内容概要:阐述工程概况、工程范围及主要施工内容,分析本工程施工关键,明确工期、质量、平安目标。1.1 工程简述上海环球金融中心位于上海浦东陆家嘴,地处世纪大道南侧,与金茂大厦毗邻,是一幢具有国际一流设施和一流管理水平的智能型、超大型综合建筑。它的总建筑面积约为 38 万平方米,其地下建筑为三层,地上为 101 层,总高度达 492米的综合金融大楼。环球金融中心的建筑功能划分为:B3F、B1F 为地下设备层,B2F 设为主变电所和地下停车场,1F、2F 为大堂,2F、3F 为店铺,3F~5F 为会议中心,6~78F 为办公层,79~88F 为酒店,89~101F 为观光设施层。环 球 金 融 中 心 的 供 电 根 本 上 按 建 筑 的 上 述 几 大 功 能 分 区 , 分 别 在B1F,B2F,6F,18F,30F,42F,54F,66F,89F,90F 设置副变电所。本工程为 35KV 供电 , 设 计 容 量 为 12.5MVAx3=37.5MVA;10KV 变 电 所 , 设 计 容 量 为1600KVAx14+1250KVAx48=86400KVA;10KV 高压电机,设计容量为 7000KW;10KV柴油发电机设计容量为 2500KVAx4=10000KVA 。强电设计范围: 35KV/10KV/0.4~0.23 供配电系统;备用发电机系统;蓄电池供电系统;低压干线配电系统 ;照明系统;动力配电系统;防雷接地系统。本工程属于超高层建筑,供电负荷为一级,其中消防负荷、计算机通讯网络系统为一级负荷中的特别重要负荷,大楼内需要重点保证的负荷,如生活水泵、生活电梯、机械停车库等设备以及特别重要的办公室、会议室、主要通道、总值班室的照明负荷按一级负荷供电;各主要的设备机房按二级负荷供电;其他无特别要求的为三级负荷。采纳三路 35KV 的专线供电电源,35KV 进线电源采纳电缆经总体排管敷设,引至 B2F 的 35KV 用户主变电所。当三路电源线中的任一路停电时,其他二路能保证对整幢大楼所有负荷供电,当第二路电源停电时,第三路能对楼内消防设备及其他重要负荷供电。本工程 35KV 用户变电所设在大楼的 B2F 层,主变电所内设有 35KV 高压柜、变压器和 10KVA 高压配电柜。主变电系统采纳单母线分段,分列运行,不设联络开关,中压 10KV 设联络开关,中压电源切换纳入 PLC 切换系统,其中 10KV 副变电所分别设在 B1F,B2F,6F,18F,30F,42F,54F,66F,89F,90F,各副变电所的供电范围如下:B1F 副变电所对应急用电供电,容量为 250KVA+150KVA;B2F 副变电所对 B3F~5F 供电,容量为...
