高支模监测方案1

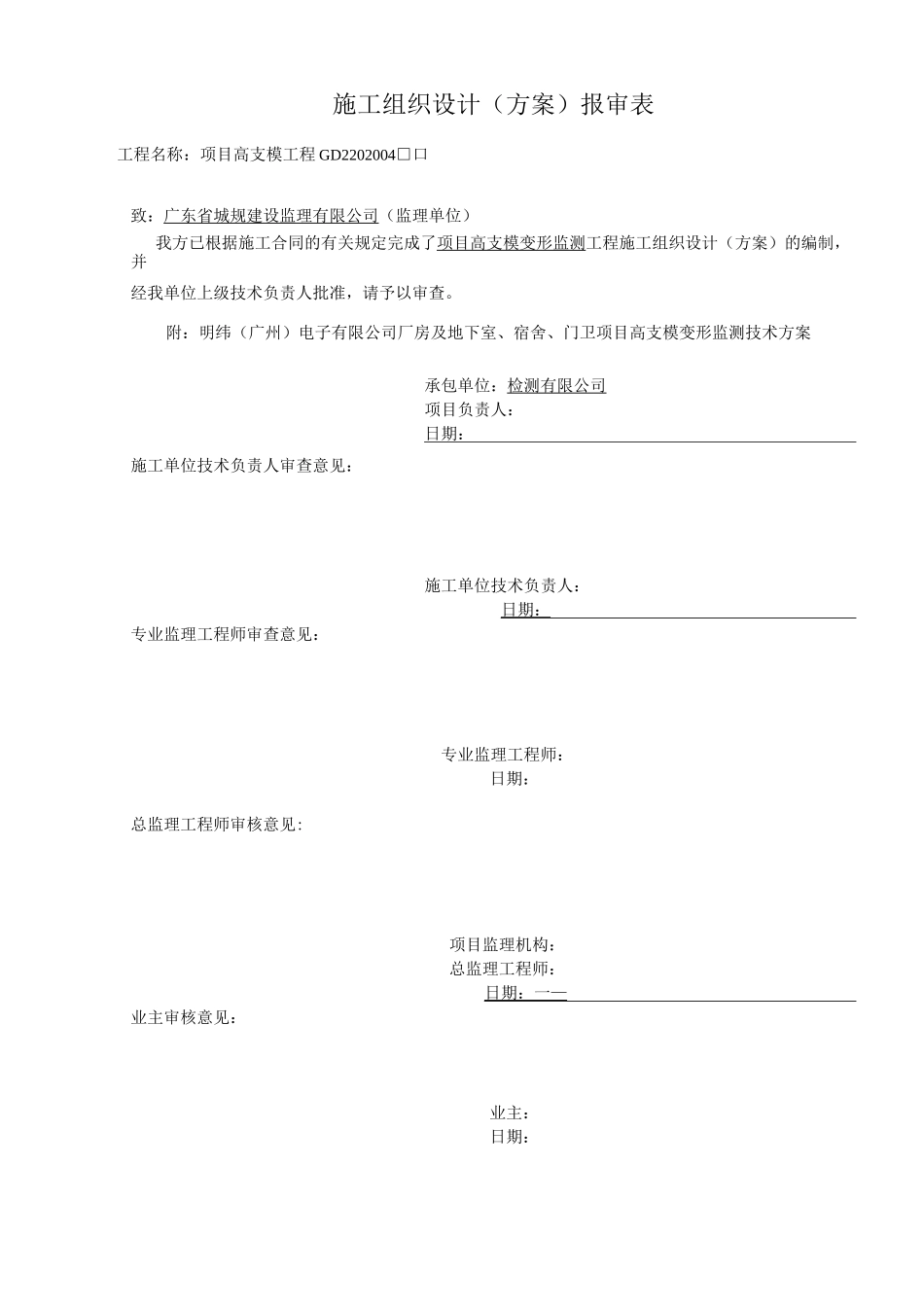

施工组织设计（方案）报审表工程名称：项目高支模工程 GD2202004□口致：广东省城规建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了项目高支模变形监测工程施工组织设计（方案）的编制，并经我单位上级技术负责人批准，请予以审查。附：明纬（广州）电子有限公司厂房及地下室、宿舍、门卫项目高支模变形监测技术方案承包单位：检测有限公司项目负责人：日期：施工单位技术负责人审查意见：施工单位技术负责人：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见:项目监理机构：总监理工程师：日期：一—业主审核意见：业主：日期：电子有限公司厂房及地下室、宿舍、门卫项目高支模变形监测技术方案检测有限公司二 O—四年十一月二日电子有限公司厂房及地下室、宿舍、门卫项目高支模变形监测技术方案编写:审核:检测有限公司二 O—四年十一月二日一、工程概况拟建中的电子有限公司厂房（自编号 A、B、C 栋）及地下室、宿舍（自编号 D 栋）、门卫一、门卫二项目位于区金谷南路东侧。整个场地地势平坦。总建筑面积约为 6.25 万平方米，包含车间楼（局部地下 1 层，地上 5层）、宿舍楼（2 层）、门卫室（1 层）等。本工程为框架结构，层高为 10.2m,属高支模范畴，总建筑面积约为128m2，位于主厂房的 2-3*1/G-1/J。为了解高支模系统的变形情况，达到优化设计、确保安全及指导施工的目的，在高支模及主体大楼施工过程中，必须对高支模支撑系统进行变形监测。我司应建设单位的委托，特编制本变形监测方案。二、监测依据1、甲方及设计方所提出的监测要求；2、《工程测量规范》（GB50026-2007）；3、《建筑变形测量规范》（JGJ8-2007）；4、本高支模监测技术方案。三、监测内容、监测目的及测点布置本项目变形监测内容包括高支模钢管的水平位移及沉降观测。监测目的是了解钢管支撑杆的水平位移及垂直位移变形情况。在需监测的高支模位置上设置 20 个水平位移及沉降一体化监测点，高支模位置及监测点布置见附图三所示。四、施测方法及技术要求（一）高支模水平位移观测1、基准点的布设根据本项工程的实际情况，拟在场地范围外稳固的合适位置采用冲击钻钻孔置入法埋设 3 个基准点 K1〜K3 作为变形监测的基准点（埋设方法如附图一所示)，基准点标志也可采用棱镜反射片。2、观测方法(1)坐标系统：采用独立坐标系统，坐标轴与建筑轴线方向一致。(2) 观测方法：分别在基准点 K1〜K3 上设站，按...
