航模制作(图)全过程

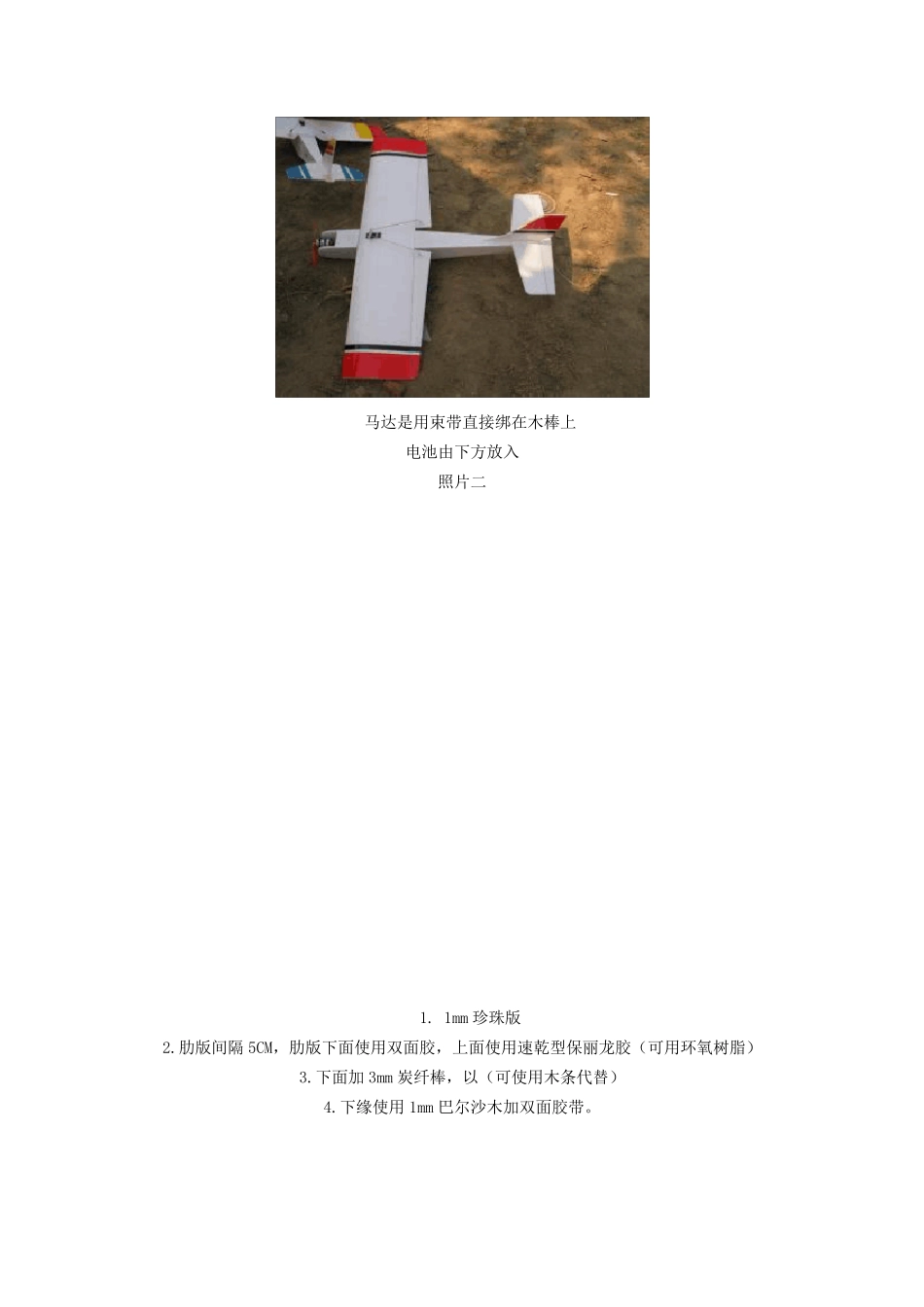

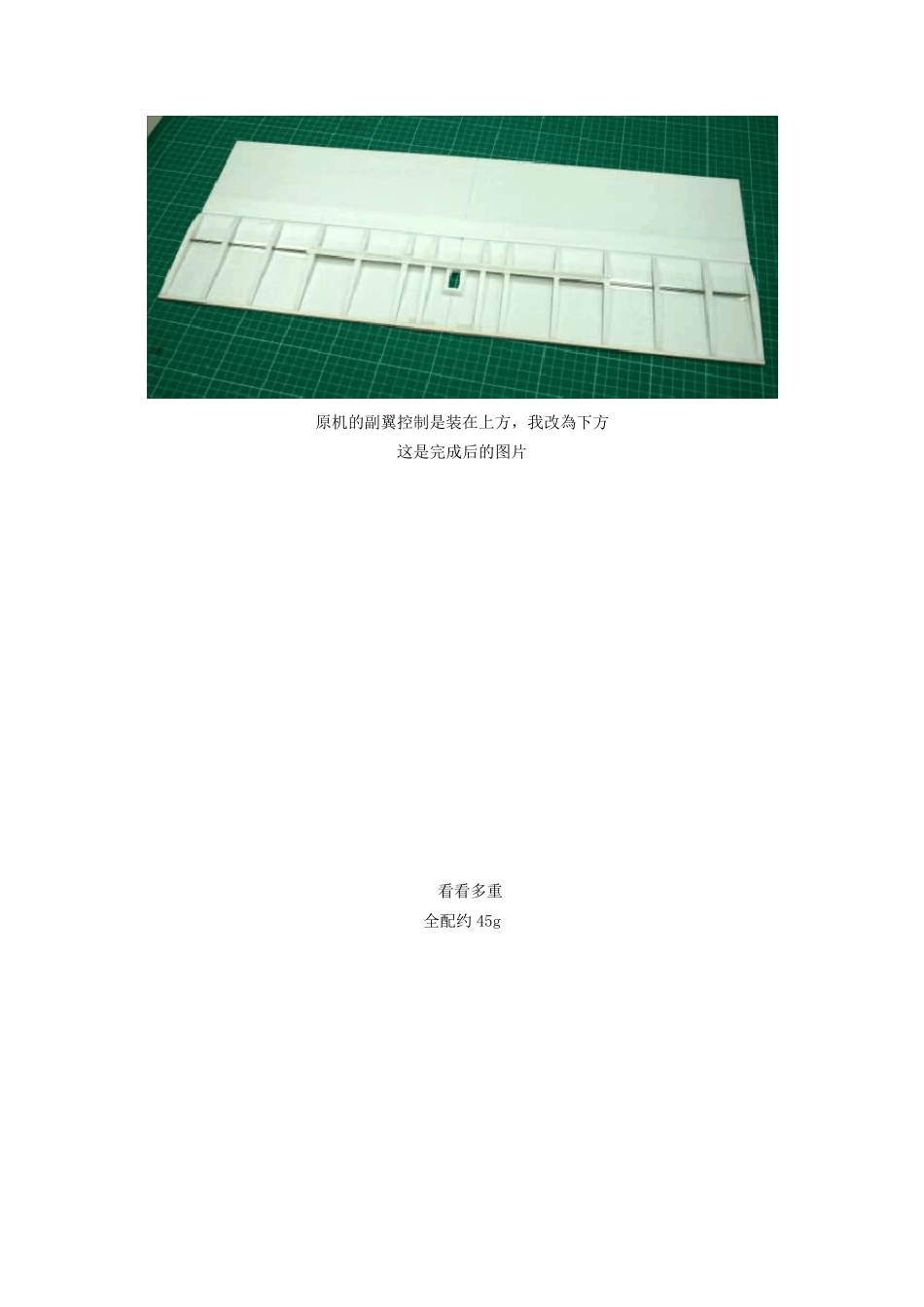

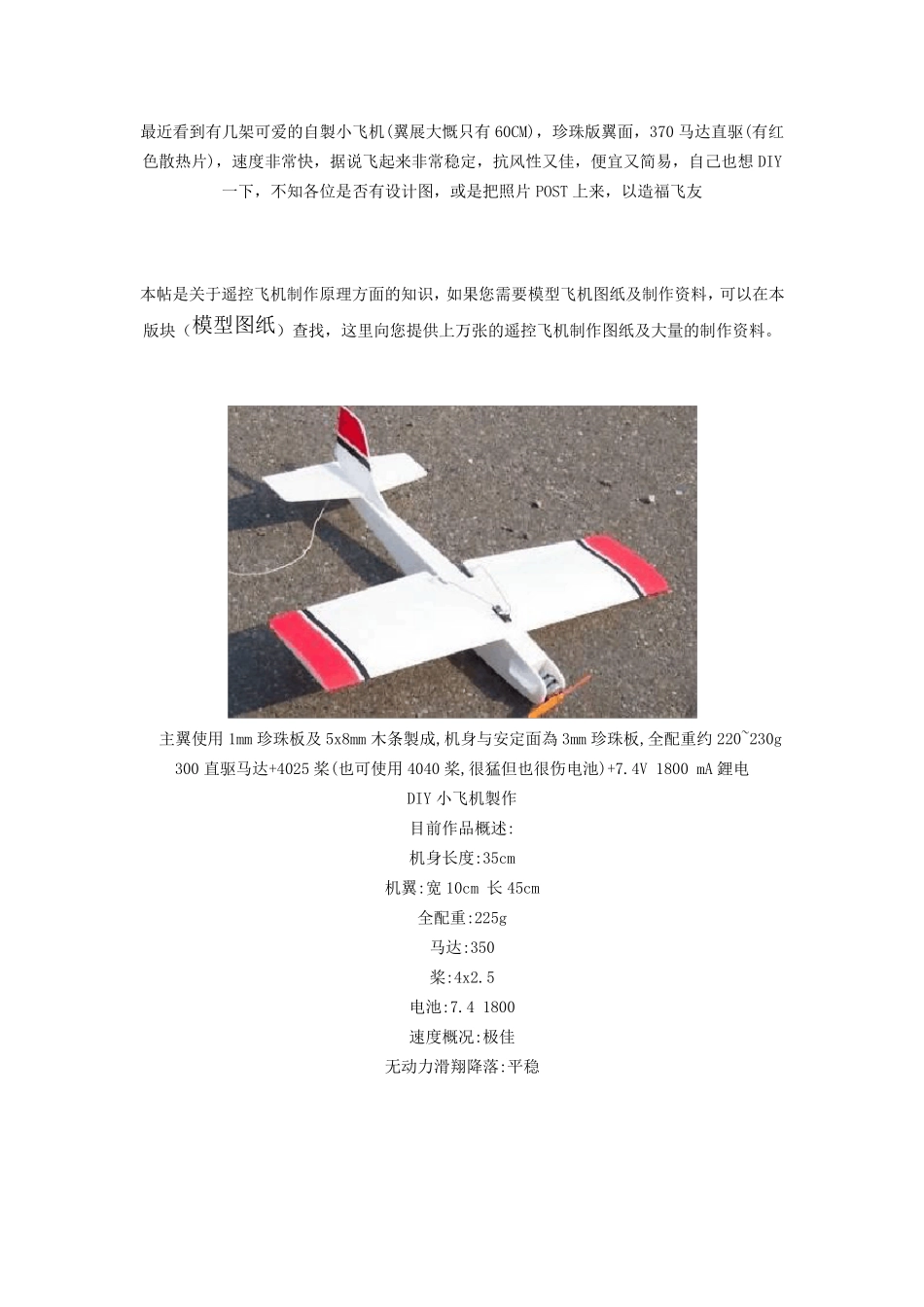

最近看到有几架可爱的自製小飞机(翼展大慨只有60CM)，珍珠版翼面，370 马达直驱(有红色散热片)，速度非常快，据说飞起来非常稳定，抗风性又佳，便宜又简易，自己也想DIY一下，不知各位是否有设计图，或是把照片POST 上来，以造福飞友 本帖是关于遥控飞机制作原理方面的知识，如果您需要模型飞机图纸及制作资料，可以在本版块（模型图纸）查找，这里向您提供上万张的遥控飞机制作图纸及大量的制作资料。 主翼使用 1mm 珍珠板及5x8mm 木条製成,机身与安定面為 3mm 珍珠板,全配重约 220~230g 300 直驱马达+4025 桨(也可使用 4040 桨,很猛但也很伤电池)+7.4V 1800 mA 鋰电 DIY 小飞机製作 目前作品概述: 机身长度:35cm 机翼:宽 10cm 长 45cm 全配重:225g 马达:350 桨:4x2.5 电池:7.4 1800 速度概况:极佳 无动力滑翔降落:平稳 马达是用束带直接绑在木棒上 电池由下方放入 照片二 1. 1mm 珍珠版 2.肋版间隔5CM，肋版下面使用双面胶，上面使用速乾型保丽龙胶（可用环氧树脂） 3.下面加3mm 炭纤棒，以（可使用木条代替） 4.下缘使用1mm 巴尔沙木加双面胶带。 原机的副翼控制是装在上方，我改為下方 这是完成后的图片 看看多重 全配约 45g 此机「蚊子60」个人认為不太适合初学者。 製作机身 1.接合部份使用双面胶带 2.使用有顏色的「四*胶带」补强及造型 3.放电池的地方加投影片补强 机身组合完成 1.马达使用束带绑住 2.控製為升降及副翼 3.马达有下偏角 完成了！ 1.蚊子机身 2.蚊子机翼 3.蚊子发射机 这样小小一台，走到那里带到那里！又不容易被发现 组合起来的样子 不含电池全部重量 90CM 版本，放大1.5 倍。 1.全重（不含电池）：300g 2.动力：protime 无刷+G 牌 400B 组+9070 翼展90cm,可飞得好慢好慢喔! 昨天利用上班前的时间小飞一下。 小蚊子在低空中，一个不小心就狠狠的摔下，当场机身断成两截。 今天利用时间重做机身，顺便小改版一下。 马达固定的方式改成这样。 利用杯水的塑胶杯作了个机头罩。 组合起来的样子。 不知道好不好飞。 下班时再去试试看 有了前进气口 , 别忘了后排气口 , 气流一进一出有空气流动 , 裡面的 马达 电变 等散热会比较好 . QUOTE: 这是我的机子,因為我没 photoimpact8,所以用非常好色,将图插入后再拉大,然后用 4 张 a4纸印出,所以尺寸有一点差别,可能又是补强过度,现在用 370 减速组,齿轮比约 4.5:1,用8060 ...
