航空摄影测量技术设计书

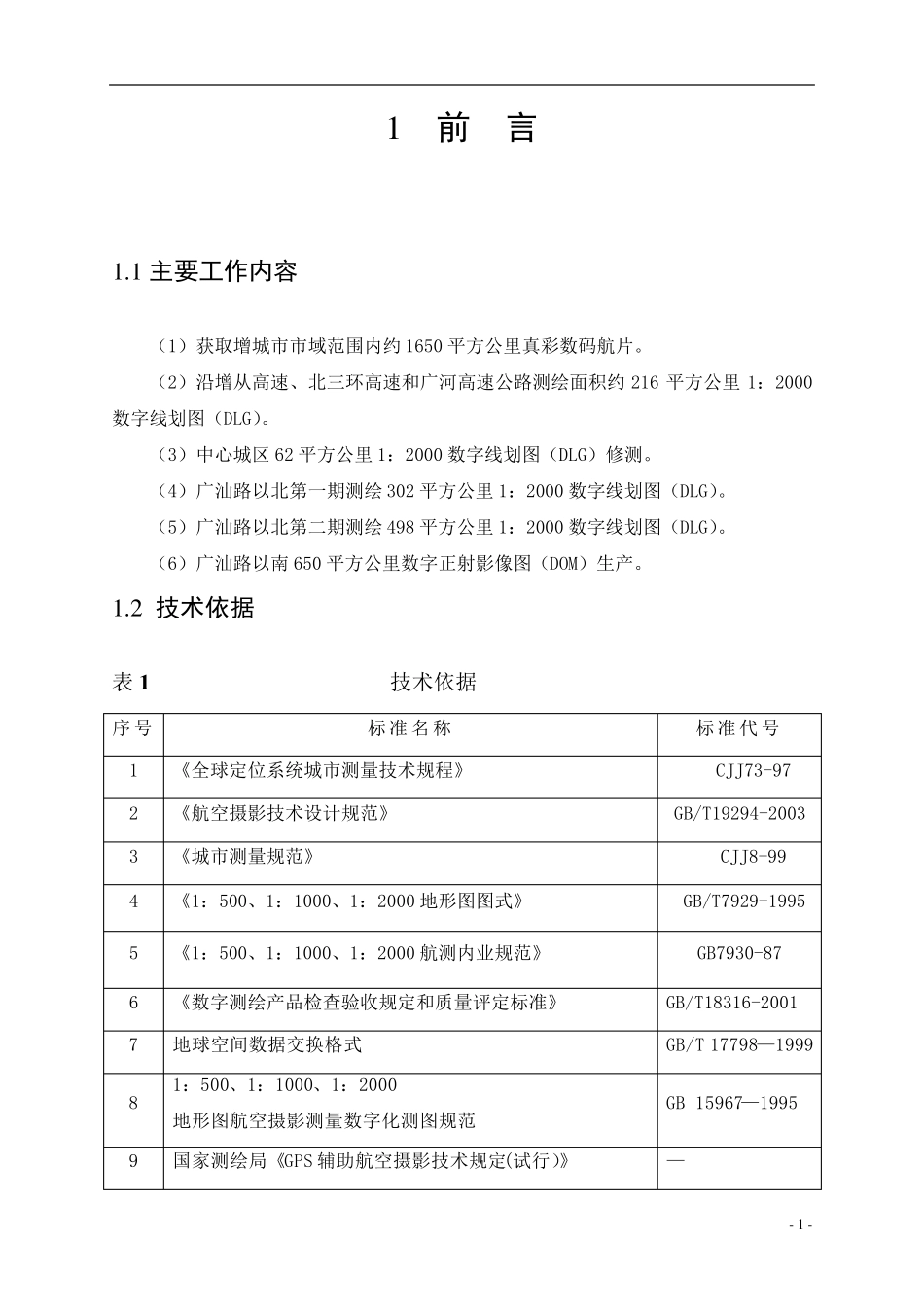

- 1 - 1 前 言 1 .1 主要工作内容 （1）获取增城市市域范围内约1650 平方公里真彩数码航片。 （2）沿增从高速、北三环高速和广河高速公路测绘面积约216 平方公里1：2000数字线划图（DLG）。 （3）中心城区62 平方公里1：2000 数字线划图（DLG）修测。 （4）广汕路以北第一期测绘302 平方公里1：2000 数字线划图（DLG）。 （5）广汕路以北第二期测绘498 平方公里1：2000 数字线划图（DLG）。 （6）广汕路以南650 平方公里数字正射影像图（DOM）生产。 1 .2 技术依据 表1 技术依据 序号 标准名称 标准代号 1 《全球定位系统城市测量技术规程》 CJJ73-97 2 《航空摄影技术设计规范》 GB/T19294-2003 3 《城市测量规范》 CJJ8-99 4 《1：500、1：1000、1：2000 地形图图式》 GB/T7929-1995 5 《1：500、1：1000、1：2000 航测内业规范》 GB7930-87 6 《数字测绘产品检查验收规定和质量评定标准》 GB/T18316-2001 7 地球空间数据交换格式 GB/T 17798—1999 8 1：500、1：1000、1：2000 地形图航空摄影测量数字化测图规范 GB 15967—1995 9 国家测绘局《GPS 辅助航空摄影技术规定(试行）》 — - 2 - 10 国家三、四等水准测量规范 GB 12898—91 11 数字测绘产品质量要求第1 部分: 数字线划地形图，数字高程模型质量要求 GB/T17941.1—2000 12 《1：500、1：1000、1：2000 航测外业规范》 GB7931-87 13 《测绘产品检查验收规定》 CH1002-95 14 《测绘产品质量评定标准》 CH1003-95 15 《1：500、1：1000、1：2000 地形图数字化规范》 GB/T17160—1997 16 《数字地形图系列和基本要求》 GB/T18315—2001 17 《1：500、1：1000、1：2000 地形图要素分类与代码》 GB/T1804—93 18 乙方技术设计书（经甲方批准） — 1 .3 测区概况 增城市地理位置十分优越。位于珠江三角洲东北部。因地处连接香港、深圳、广州三个大都市的中部，被称之为“黄金走廊”。 全市地形北高南低，北部山地面积约占全市面积的 8.3%；丘陵主要分布在中部，约占全市面积的 35.1%，低丘和台地集中在中南部，约占全市面积的 23.2％；南部是广阔而典型的三角洲平原，加上河谷平原，约占全市面积的 33.4%。航摄范围以行政境界为基础采用满图幅方式进行外扩设计。 1 .4 气候状况 增城市气候温和，土地肥沃，风 调 雨 顺 ，全年 平均 气温为 22.2 度 ，年 降 雨...
