舵系布置图设绘通则

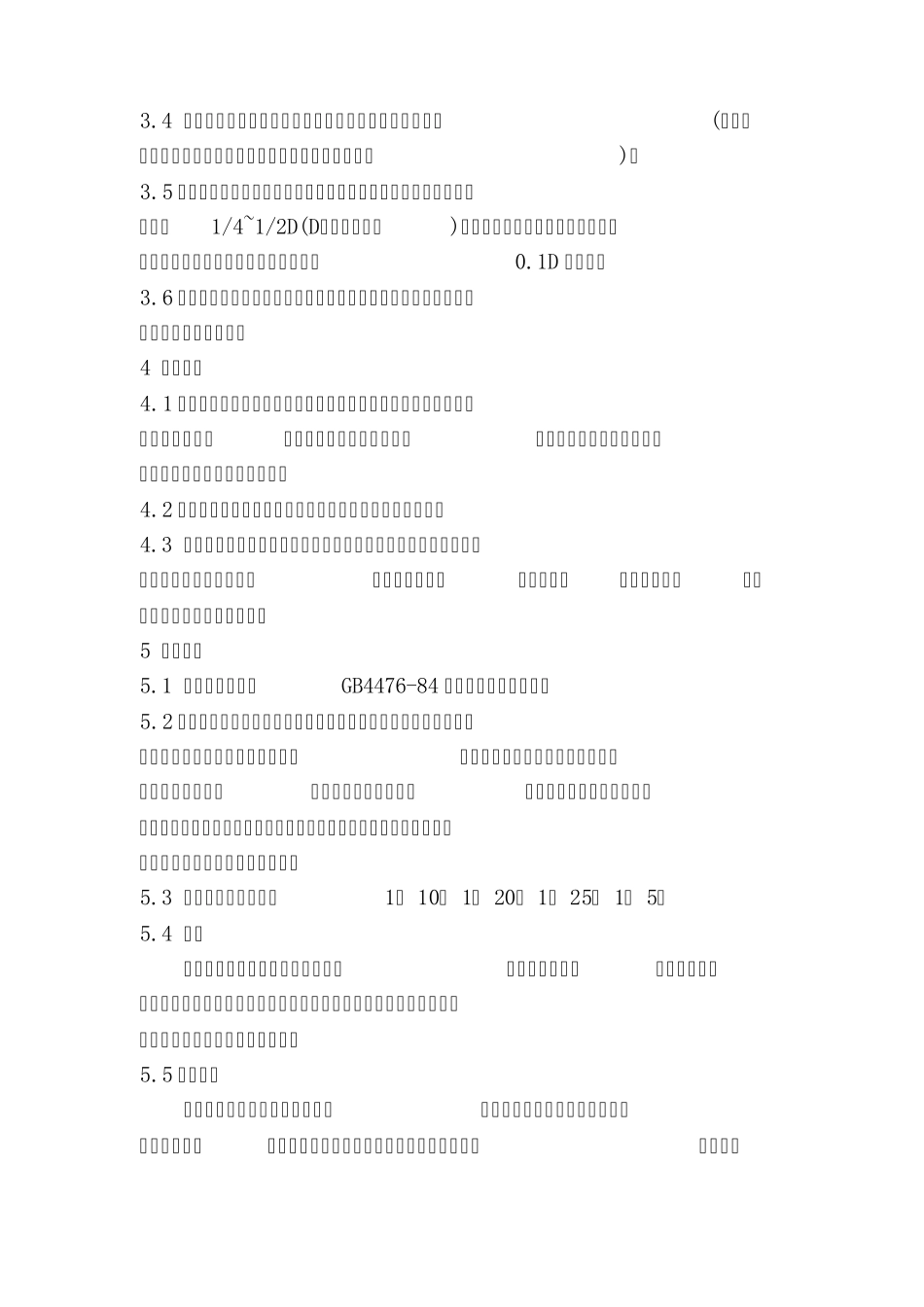

舵系布置图设绘通则 1 主题内容与适用范围 1. 1 本标准规定了普通流线型舵“舵系布置图”的设绘依据、基本要求、内容要点、图面要求、注意事项、校审要点、质量要求以及附录。 1.2 本标准适用于详细设计阶段的"舵系布置图"设绘。技术设计、施工设计亦可参照采用。 2 引用标准及设绘依据图纸 2.1 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 2.2 设绘依据图纸 a) 设计任务书或技术规格书； b) 船体说明书； c) 总布置图； d) 型线图； e) 尾部结构图； f) 尾柱图； g) 舵设备计算书； h) 舵机图； i) 舵机舱布置图。 3 基本要求 3.1 详细设计的舵系布置图，应按总布置图及舵设备计算书以及设计任务书对舵的数量及型式的要求绘制。图上应明确地表示出舵叶的外形尺寸，舵杆的外形尺寸及连接方式(包括上、下舵承，上、下舵销等 )，以及舵杆在舵机平台上的布置位置。 3.2 图纸还要画上舵杆与舵柄的联接方式，因为联接方式涉及零件舵杆图的设计。 3.3 图上还应标注出各零部件的外形尺寸及其装配关系，绘制出各联接部件的节点图，供设绘舵系另部件图之用，并作为供船东和船检审查的图样之一。 3.4 目前我院设计的大部分船舶舵的数量与螺旋桨数量相同(舵的型式大多采用悬挂式舵和挂舵臂舵，另外还有襟翼舵)。 3.5 舵与螺旋桨的纵向距离一般不应防碍螺旋桨拆装要求，纵向距离一般为1/4~1/2D(D—螺旋桨直径)。舵叶中心大多与螺旋桨中心的垂向距离二者接近一致为佳，若有偏移在0.1D 范围内。 3.6 舵设计时要考虑舵维修时舵杆与舵叶的拆装方便性，另外还要考虑保证舵叶的水密性。 4 内容要点 4.1 应绘制出整个舵系的布置位置，以装配图的形式表示出整个舵系的所有零部件，并进行编号列入材料表内，注明相应的图号或标准号，有特殊要求的场合应加以说明。 4.2 应注明上述零件的配合尺寸，定位尺寸或主要外形尺寸。 4.3 为了清楚地表明舵机的相对位置以及与上述另部件的传动关系，本图中也可把舵机绘入，但需注意重量、安装位置、型号等不要与“舵机舱布置图”相违或重复。 5 图面要求 5.1 图纸幅面应符合GB4476-84 金属船体制图的要求。 5.2 图中主要位置应绘出舵系的整个侧视图，绘制双舵时，建议增绘尾部舵杆中心线处的横剖面视图，以观察舵叶从一...
