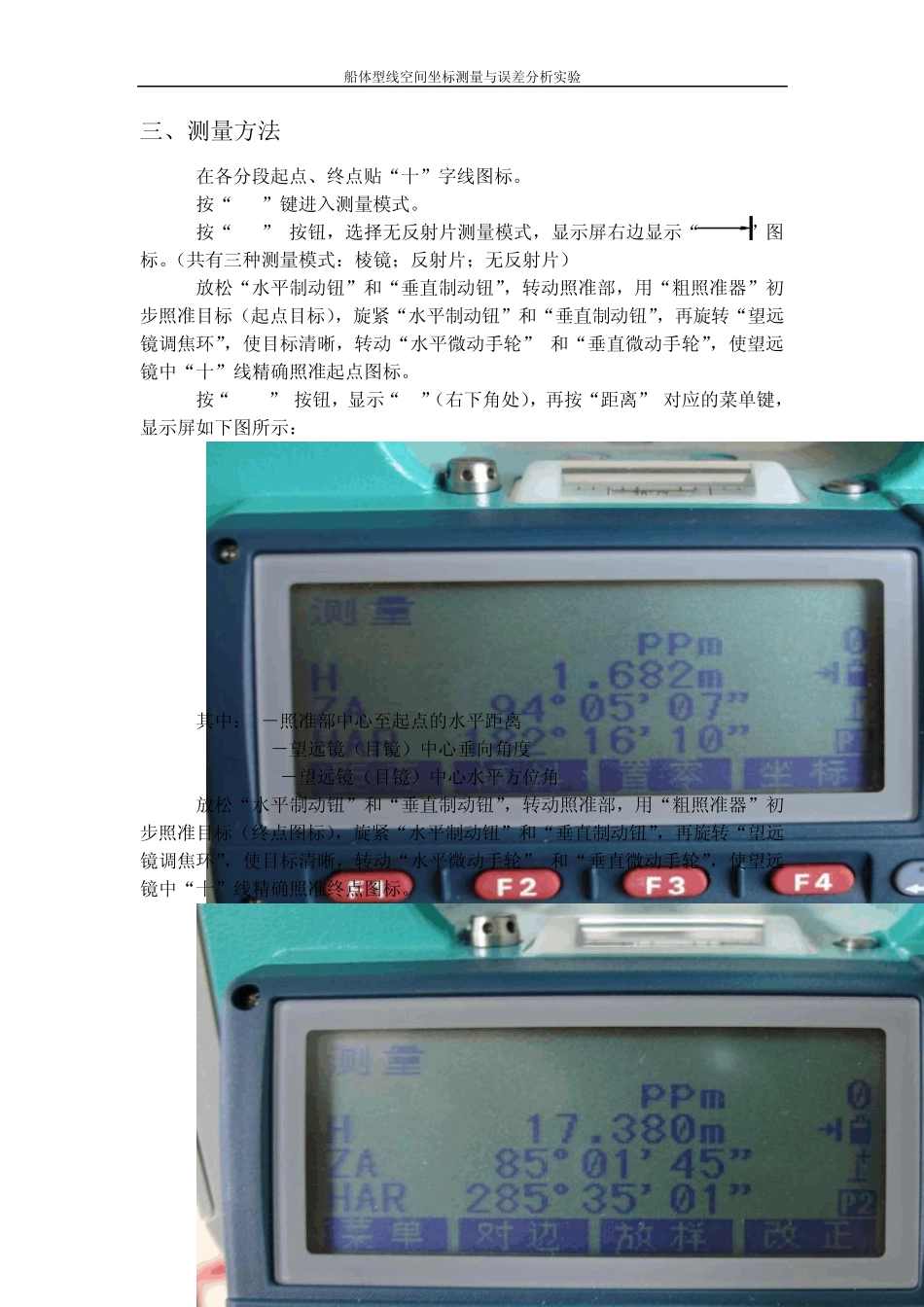

船体型线空间坐标测量与误差分析实验 1 船体型线空间坐标测量与误差分析实验 一、目的和要求 《船体型线空间坐标测量与误差分析》实验是掌握《船舶与海洋工程建造技术》课程内容重要环节，其目的是帮助学生进一步理解、巩固和掌握《船舶与海洋工程建造技术》课程中船体的空间概念、船体型线三向投影概念、制造精度等知识。本实验由造船测量仪器应用、船体型线测量、图形回溯与误差分析三个项目构成，采用先进的船体测量仪器和加工设备，综合应用测量数据采集、计算、图形回溯、样本比对分析等实验手段，培养学生对船体结构、型线测量及精度制造等造船生产实际的直接感性认知、分析问题解决问题能力和动手能力。 本实验运用全站仪测量船舶模型，处理数据，然后得出船舶模型型线。 二、实验装置 SET530R全站仪主要由照准部和基座两大部分组成。照准部包括望远镜、显示屏、各功能旋钮及按键等，基座上含三个脚螺旋与三角架固定螺栓联接的内螺纹。 船体型线空间坐标测量与误差分析实验 2 三、测量方法 1.在各分段起点、终点贴“十”字线图标。 2.按“ESC”键进入测量模式。 3.按“SFT” 按钮，选择无反射片测量模式，显示屏右边显示“ ”图标。（共有三种测量模式：棱镜；反射片；无反射片） 4.放松“水平制动钮”和“垂直制动钮”，转动照准部，用“粗照准器”初步照准目标（起点目标），旋紧“水平制动钮”和“垂直制动钮”，再旋转“望远镜调焦环”，使目标清晰，转动“水平微动手轮” 和“垂直微动手轮”，使望远镜中“十”线精确照准起点图标。 5.按“FUNC” 按钮，显示“P1”（右下角处），再按“距离” 对应的菜单键，显示屏如下图所示： 其中：H－照准部中心至起点的水平距离 ZA－望远镜（目镜）中心垂向角度 HAR－望远镜（目镜）中心水平方位角 6.放松“水平制动钮”和“垂直制动钮”，转动照准部，用“粗照准器”初步照准目标（终点图标），旋紧“水平制动钮”和“垂直制动钮”，再旋转“望远镜调焦环”，使目标清晰，转动“水平微动手轮” 和“垂直微动手轮”，使望远镜中“十”线精确照准终点图标。 船体型线空间坐标测量与误差分析实验 3 7.按“FUNC” 按钮，显示“P2”（右下角处）菜单，如下图： 再按“对边” 对应的按钮“F2”， 显示屏如下图所示： 其中：S－分段 1起点和终点间的斜距 H－分段 1起点和终点间的水平距离 V－分段 1起点和终点间的垂向高度差 如果船舶模型水平放置，S、H值应相...
