船用法兰密封垫片及选用规定

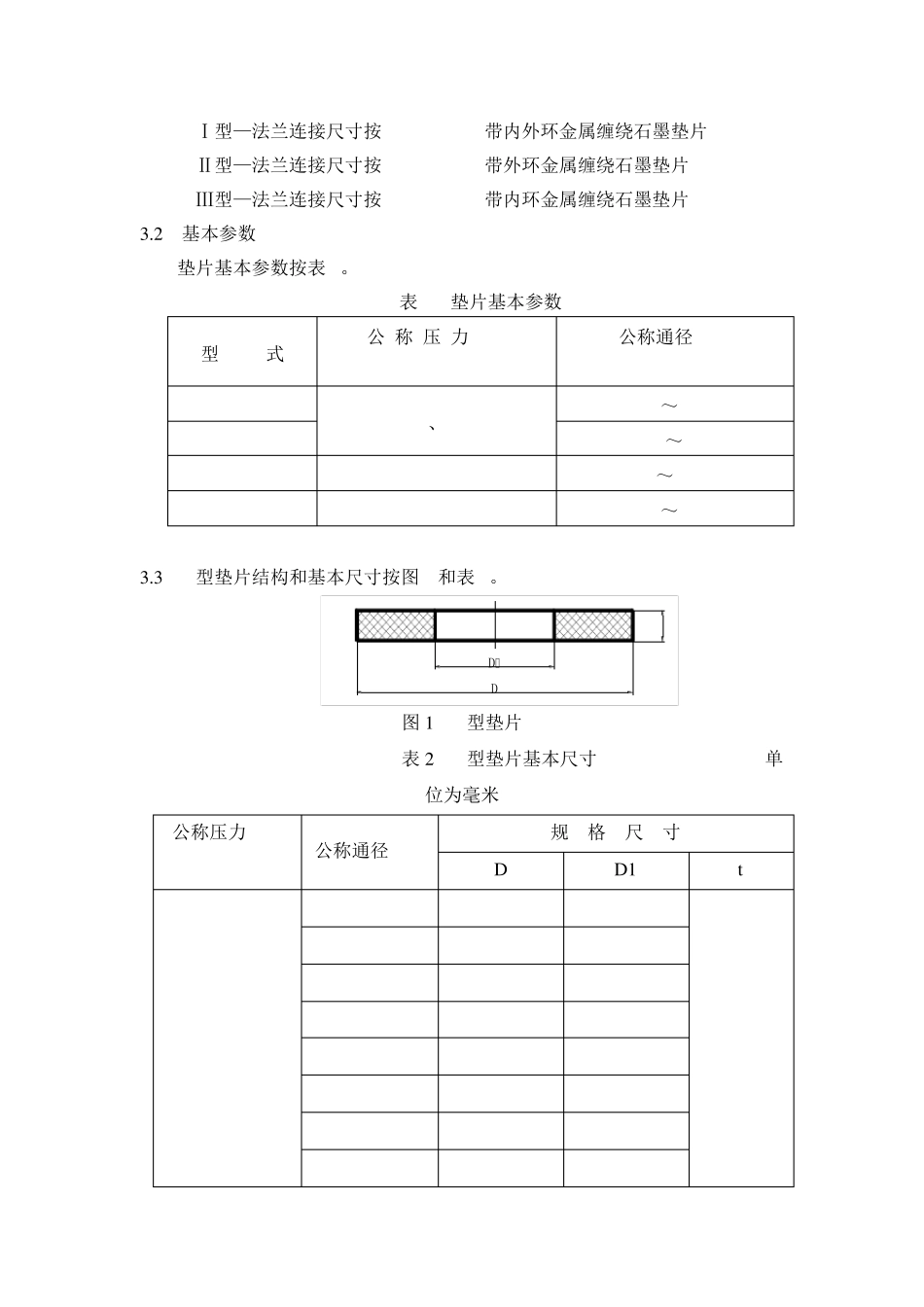

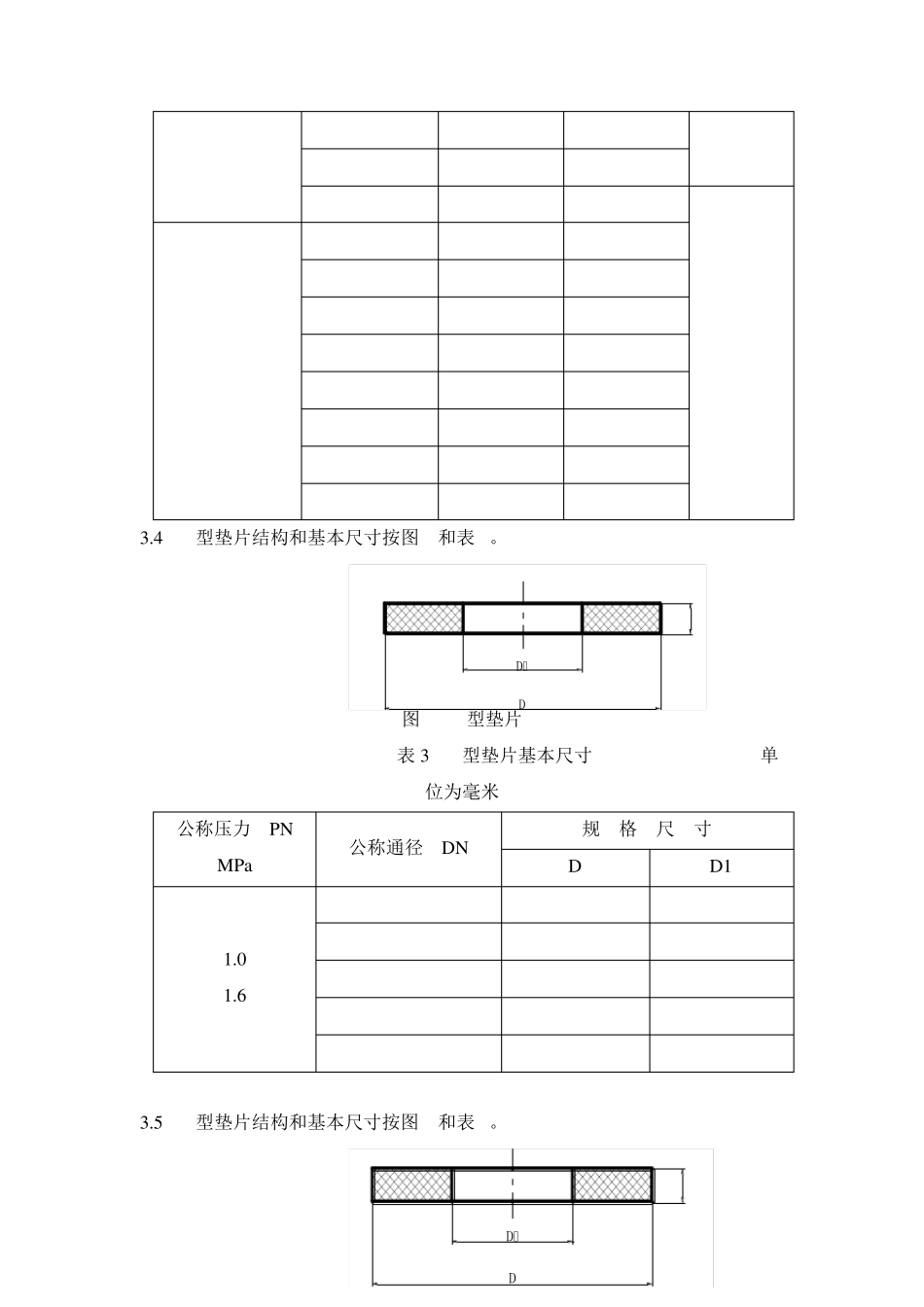

船用法兰密封垫片及选用规定 前 言 本标准为公司新编制企业标准。是根据公司的生产实际经验并参照有关船厂企业标准编制而成。 本标准由上海外高桥造船有限公司提出。 本标准由设计部归口。 本标准起草部门：模块部。 本标准主要起草（编制）：张小根 标检：徐玉珍 审核：杜剑锋 本标准由总工程师 南大庆 批准。 1 范围 本标准规定了船用法兰密封垫片（简称垫片）的分类、技术要求、检验、标志和包装。 本标准适用于船舶管路法兰用密封垫片。 2 规范性引用文件 GB 2506-89 船用搭焊钢法兰（四进位） GB 10746-89 船用对焊钢法兰（四进位） GB/T 17727-1999 船用非石棉材料垫片 CB/T 55-1999 船用法兰软垫片 CB/T 3766-1996 排气管钢法兰及垫片 3 分类 3 .1 型式 A型—法兰连接尺寸按 GB2506-89的非石棉垫片 B型—法兰连接尺寸按 GB2506-89的无毒橡胶垫片 C型—法兰连接尺寸按 CB/T3766-1996 AS型的金属包边高强度石墨垫片 D-Ⅰ型—法兰连接尺寸按 GB10746-89带内外环金属缠绕石墨垫片 D-Ⅱ型—法兰连接尺寸按 GB10746-89带外环金属缠绕石墨垫片 D-Ⅲ型—法兰连接尺寸按 GB10746-89带内环金属缠绕石墨垫片 3.2 基本参数 垫片基本参数按表 1。 表 1 垫片基本参数 型 式 公 称 压 力 PN MPa 公称通径 DN mm A 1.0、1.6 15～600 B 15～40 C 0.1 65～2000 D 2.5 15～600 3.3 A型垫片结构和基本尺寸按图 1和表 2。 图 1 A型垫片 表 2 A型垫片基本尺寸 单位为毫米 公称压力 PN MPa 公称通径 DN 规 格 尺 寸 D D1 t 1.0 1.6 15 51 24 3 20 61 29 25 71 36 32 82 44 40 92 50 50 107 62 65 127 78 80 142 92 DD1t100 162 117 125 192 143 150 216 172 4 1.0 200 273 224 250 328 279 300 378 330 350 438 380 400 489 428 450 539 490 500 592 532 600 696 632 3.4 B型垫片结构和基本尺寸按图2和表3。 图2 B型垫片 表3 B型垫片基本尺寸 单位为毫米 公称压力 PN MPa 公称通径 DN 规 格 尺 寸 D D1 1.0 1.6 15 50 24 20 60 29 25 70 36 32 81 44 40 91 50 3.5 C型垫片结构和基本尺寸按图3和表4。 DD14DD13 图3 C型垫片 表4 C型垫片基本尺寸 单位为毫米 公称压力 PN MPa 公称通径 DN 规 格 尺 寸 D D1 0.1 65 114 78 80 ...
